Machine électrostatique de Wimshurst OPTIKA SCIENCE

Machine électrostatique Wimshurst OPTIKA SCIENCE.

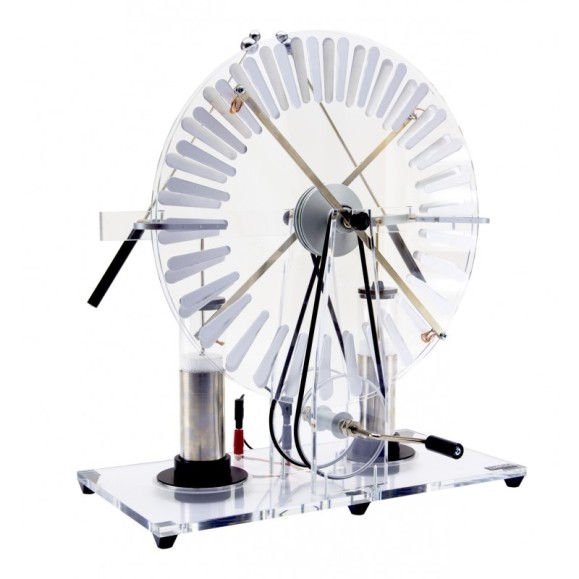

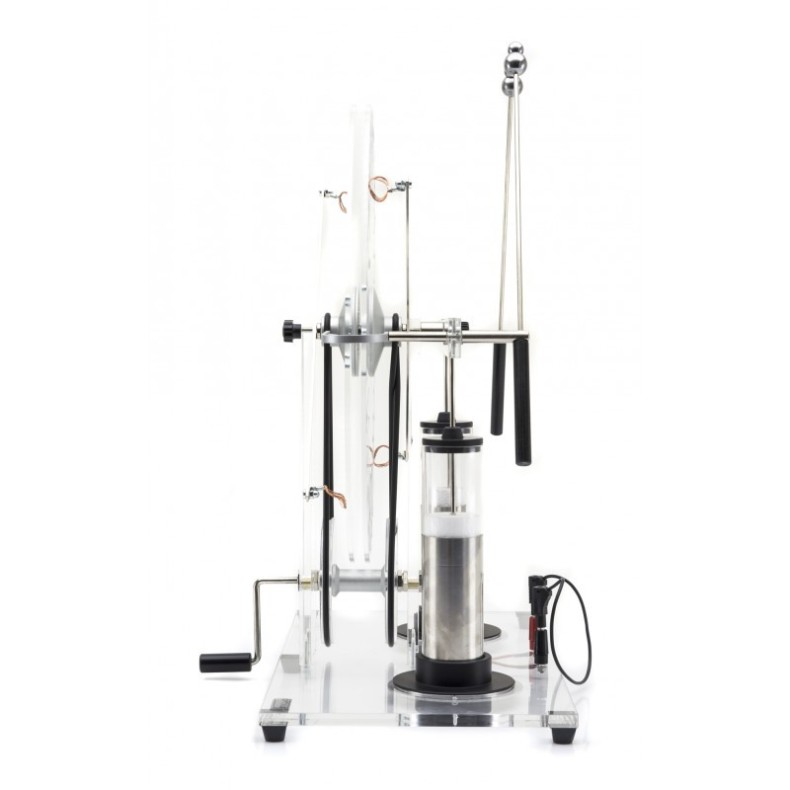

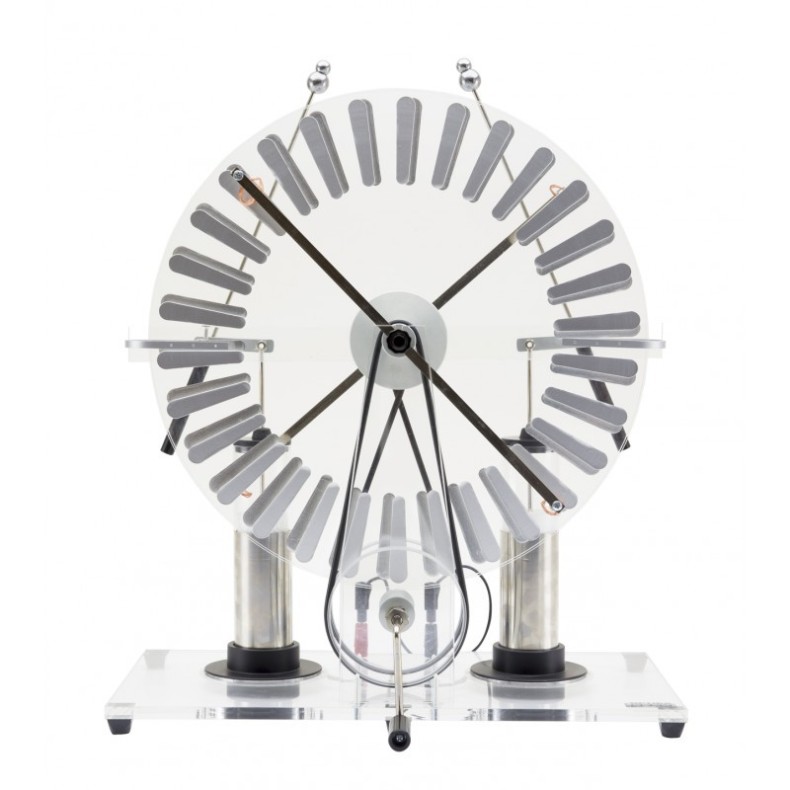

La machine de Wimshurst est un générateur électrostatique à haute tension développé entre 1880 et 1883 par l'inventeur britannique James Wimshurst (1832 - 1903). Elle présente un aspect particulier avec deux grands disques contrarotatifs (tournant en sens inverse) montés dans un plan vertical, deux barres croisées avec des brosses métalliques, et deux sphères métalliques séparées par un éclateur. Il est basé sur l'effet triboélectrique, dans lequel des charges s'accumulent lorsque deux matériaux différents se frottent l'un contre l'autre.

Ces machines appartiennent à une catégorie de générateurs qui créent des charges électriques par induction électrostatique. Les machines de cette catégorie ont été initialement développées par Wilhelm Holtz (1865 et 1867), Agosto Toepler (1865) et J. Robert Voss (1880). Les machines plus anciennes sont moins efficaces et présentent une tendance imprévisible à changer de polarité. La machine de Wimshurst ne présente pas ce défaut.

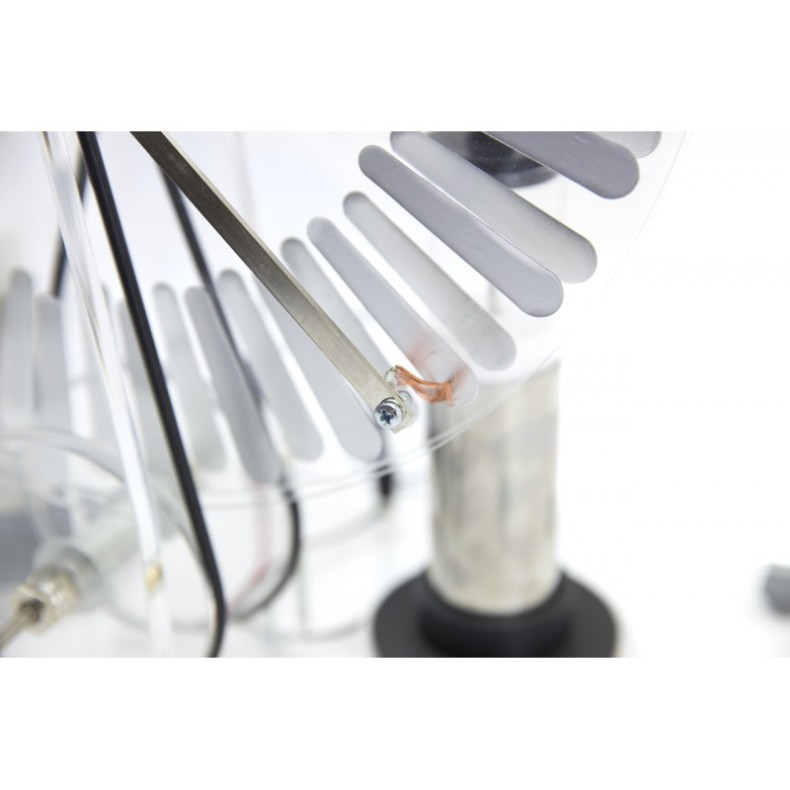

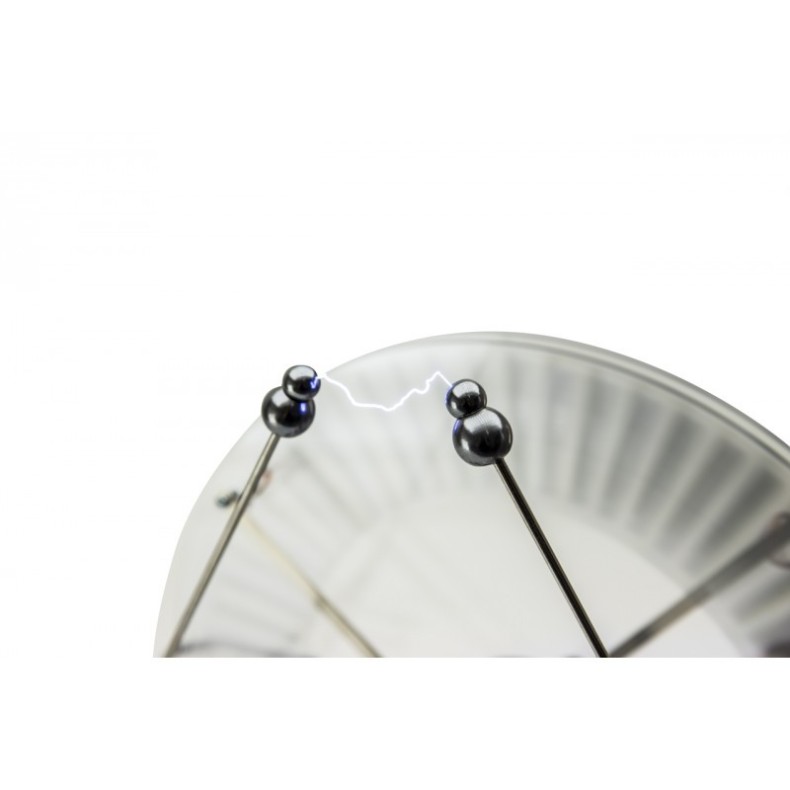

Dans une machine de Wimshurst, les deux disques isolants et leurs secteurs métalliques tournent en sens inverse en passant par les barres métalliques de neutralisation transversales et leurs brosses. Un déséquilibre de charges est induit, amplifié et stocké par deux paires de peignes métalliques dont les pointes sont situées près de la surface de chaque disque. Ces peignes sont montés sur un support isolant et reliés à une borne de sortie. Une rétroaction positive augmente l'accumulation de charges de façon exponentielle jusqu'à ce que la tension de claquage diélectrique de l'air génère une étincelle.

Spécifications :

• Comprend deux disques spéciaux qui ne se déforment pas avec le temps

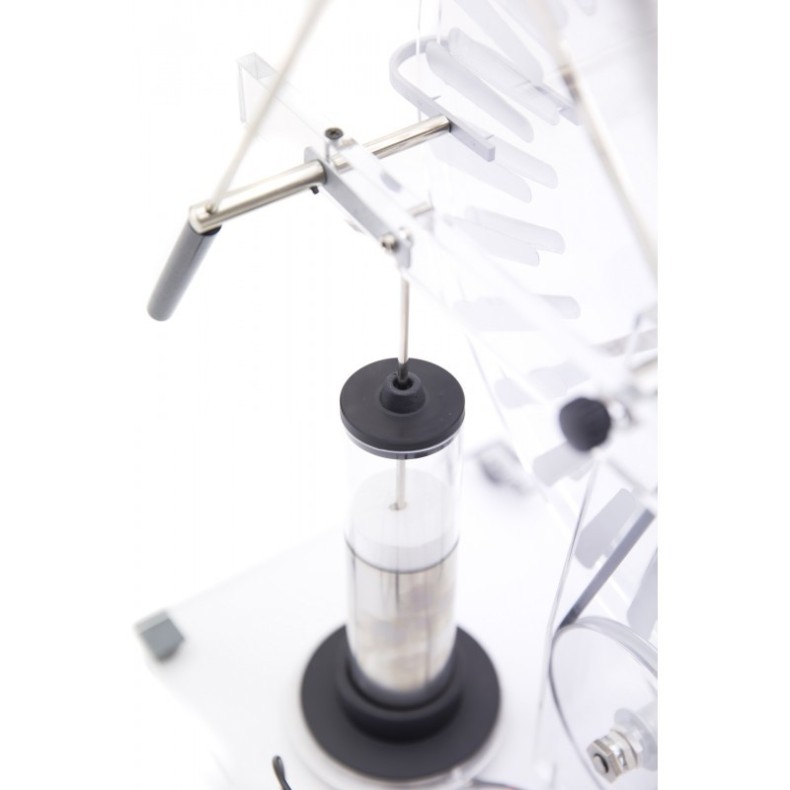

• Comprend 2 flacons décomposables Leyda
• Spinteromètre réglable
• Étincelle : 50-60 mm
• Diamètre du disque : 400 mm
