Tube optique Ritchey-Chrétien TS-GSO RC 12 Truss

TS-Télescope RC 12 "f/8 Ritchey-Chrétien avec tube en carbone
Teleskop-Service a optimisé ce RC 12" spécialement pour l'astrophotographie. L'OTA est livré avec des truss en carbone qui ont une expansion thermique de presque 0. Le poids de l'OTA est de 24 kg et il a un rail en queue d'aronde Losmandy des deux côtés.

Notre astrographe RC 12" f/8" éclaire un diamètre de champ maximal d'environ 60 mm. Sans correcteur, 35 mm sont possibles. Dans cette dernière configuration, il dispose d'un système de miroir pur sans lentilles. Vous n'avez pas besoin d'un filtre de coupure IR et pouvez utiliser le spectre complet avec une caméra astronomique appropriée.

Les avantages des télescopes RC de TS-Optics en un coup d'œil :

♦ Miroir primaire et secondaire hyperbolique pour un grand champ de vision entièrement éclairé.
♦ L'astrophotographie est possible avec des capteurs de caméra jusqu'à 30 mm de diamètre sans correcteur. Pour les capteurs plus grands, comme le format plein cadre, Teleskop-Service propose des solutions de correcteur prêtes à l'emploi.
♦ Revêtement diélectrique à haute réflectivité de 99 % sur le miroir primaire et secondaire pour une image encore plus lumineuse.
♦ Temps de refroidissement nettement plus court grâce à la construction ouverte et à la ventilation du miroir primaire actif.
♦ Déflecteurs internes dans le tube pour encore plus de contraste.
♦ Back focus élevé pour les correcteurs, les réducteurs et aussi les binovisors.
♦ Focaliseurs MONORAIL 3" de haute qualité avec filetage femelle M77x0,75 sur le tube d'extension et raccord à filetage mâle M74x0,75 et réceptacles 2"/1,25".

Astrophotographie avec le télescope RC :
Grâce au grand champ de vision corrigé, vous pouvez, par exemple, utiliser un reflex numérique jusqu'au format APS-C sans correcteur. Le RC est donc un système à miroir pur pour l'astrophotographie. Les images deviennent ultra-nettes. Pour obtenir des images directement au point, vous aurez besoin des tubes d'extension M117x1 fournis. Ils se vissent entre le télescope et le focuser, réduisant ainsi le back focus.

Le back focus généreux vous permet également de monter des correcteurs que nous recommandons lorsque vous utilisez des capteurs d'au moins la taille full frame. Vous pouvez également fixer un réducteur de focale, ce qui augmente encore la vitesse du RC.

Vous pouvez connecter l'appareil photo via un réceptacle 2" ou le visser à travers le filetage femelle M77x0.75 du tube d'extension et le filetage mâle M74x0.75 du focuser. Vous trouverez des adaptateurs adéquats dans la section des accessoires.

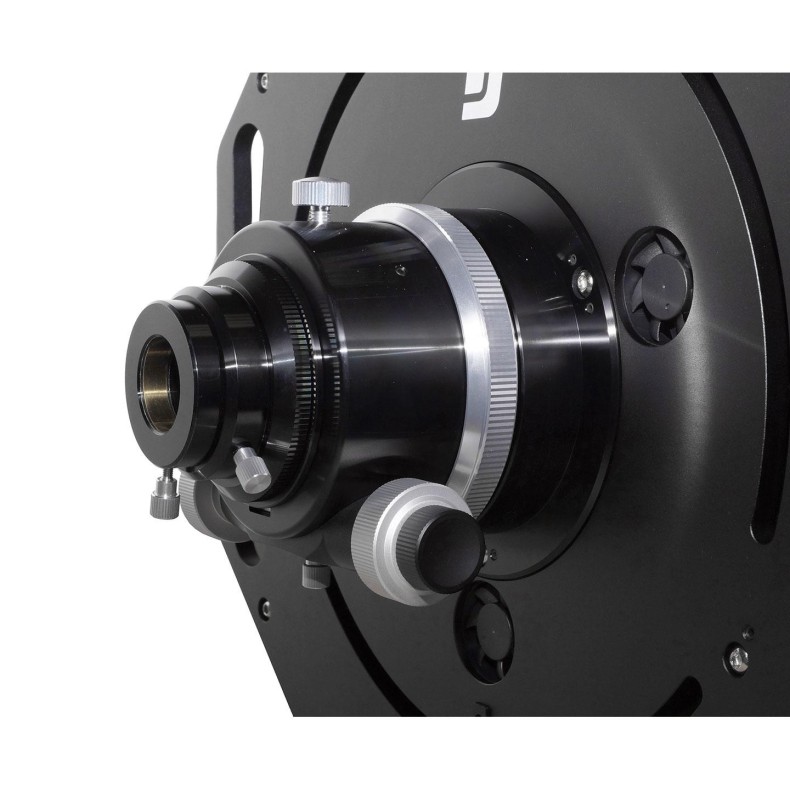

Le focalisateur monorail 3" est un développement ultérieur de la conception Crayford. La charge n'est pas supportée par quatre roulements à billes (souvent sous-dimensionnés), mais par un rail en acier inoxydable dans la base, qui empêche le basculement et la flexion, même sous des charges élevées. Contrebalancée par une grande vis moletée qui centre le tube interne exactement sur le rail, la charge est répartie uniformément sur la surface du rail.

Détails techniques du focalisateur :

♦ Course : environ 80 mm
♦ Ouverture libre : 68 mm
♦ Orientation : par rail en acier solide et fixe
♦ Transmission 1:10 pour une mise au point précise
♦ Rotation à 360 °
♦ Adaptation au filetage femelle 2" M68 et (une fois dévissé), s'adapte directement au guide hors axe TS 2,5"

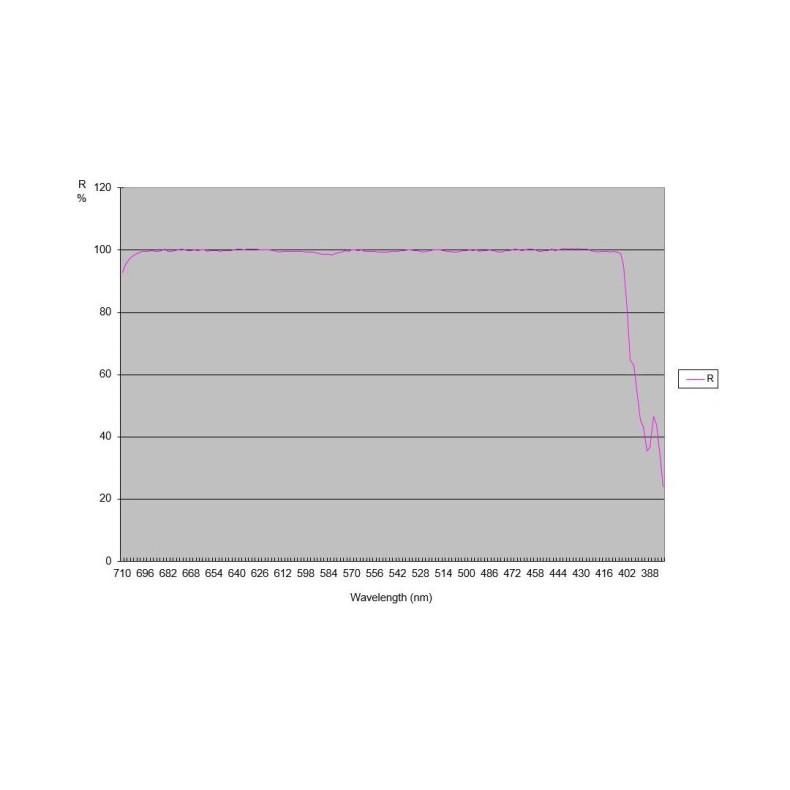

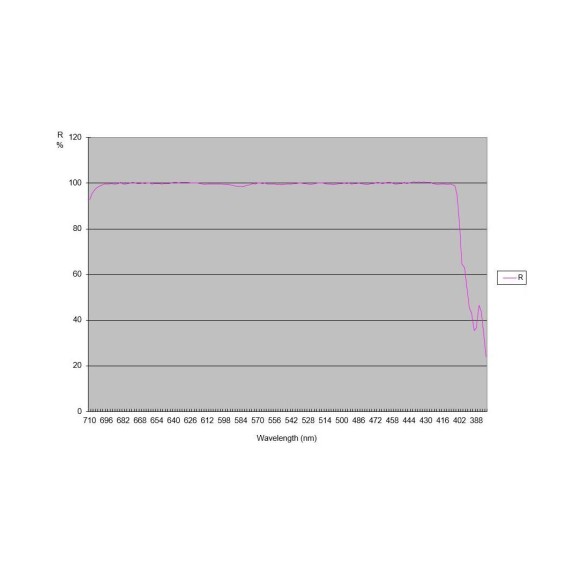

Miroir primaire et secondaire en verre de quartz avec une réflectivité de 99 % et un revêtement de protection diélectrique en quartz :
Le verre de quartz ne change pas de dimensions si la température change. Lorsque la température change lentement pendant une exposition, d'autres substrats de miroir, comme le Pyrex, ont tendance à déformer le miroir et donc à modifier la mise au point. Ce problème n'existe pas pour les miroirs en verre de quartz. Par conséquent, la mise au point est mieux maintenue, ce qui est très important pour les longues expositions. Les deux miroirs sont recouverts d'une couche de réflectivité de 99%. L'image est évidemment plus lumineuse que celle des télescopes dotés d'un revêtement réfléchissant de seulement 90% ou 94%.

Les avantages des télescopes TS RC pour l'astrophotographie :
Les astrographes TS RC sont de véritables télescopes Ritchey-Chrétien. Les Maksutovs et les Schmidt-Cassegrains ont des miroirs sphériques et ont besoin de correcteurs pour rendre utilisable un grand champ. Avec les Schmidt-Cassegrains, vous pouvez voir des aberrations dans le champ même en travaillant à vue. La plupart du temps, les Cassegrains Maksutov sont si lents qu'ils ne sont pas adaptés à l'astrophotographie. Les télescopes RC ont des miroirs primaires et secondaires hyperboliques. Ils sont plus difficiles à fabriquer, mais offrent un champ nettement plus net avec moins d'aberrations sur l'ensemble du champ.

pourquoi le télescope RC est-il supérieur aux télescopes Schmidt-Cassegrain avec correcteurs ? Les télescopes
Celestron EHD ou Meade ACF nécessitent un correcteur. De plus, ces télescopes ont une plaque de Schmidt à l'avant qui est sujette à la rosée. Le RC est un système de réflexion pure, sans lentilles sur le trajet de la lumière. Par conséquent, il peut utiliser la totalité de la lumière, même dans le domaine infrarouge. L'image est plus lumineuse et les temps d'exposition sont raccourcis. Le champ d'un télescope RC est sans coma par conception et relativement plat.

Pas de problème de décalage avec les télescopes RC TS:
Les télescopes dont la mise au point se fait par l'intermédiaire d'un miroir primaire mobile souffrent souvent du "problème de décalage". L'image se déplace lors de la mise au point ou même saute. Entre-temps, Meade et Celestron ont maîtrisé ce problème, mais l'effet est néanmoins perceptible. Les télescopes RC TS n'ont pas ce problème, car leur miroir principal est fixe. La mise au point est effectuée par un focuser de haute qualité. Un avantage supplémentaire est la distance optimale entre le miroir primaire et le miroir secondaire. Cela vous donne la garantie de la meilleure image possible. Si le miroir primaire se déplace par rapport au miroir secondaire, vous n'aurez pratiquement jamais la distance optimale.

Caractéristiques générales :

L'astrographe TS 12 "f / 8 Ritchey-Chrétien est un télescope de rêve pour l'astrophotographie.
♦ Ouverture 12"/ 304 mm

longueur focale 2432 mm

♦ Rapport focal f / 8

miroir primaire et secondaire hyperbolique pour une très grande netteté sur l'axe optique et un grand champ bien corrigé pour l'astrophotographie

miroirs en silice fondue pour une position de mise au point stable

revêtement diélectrique à 99% de haute réflectivité sur le miroir primaire et secondaire pour une image encore plus brillante

refroidissement plus rapide grâce à la construction ouverte et à la ventilation du miroir primaire

deux tiges en queue d'aronde de style Losmandy sont fournies, idéales pour les accessoires tels que les viseurs télescopiques ou un support de caméra piggyback

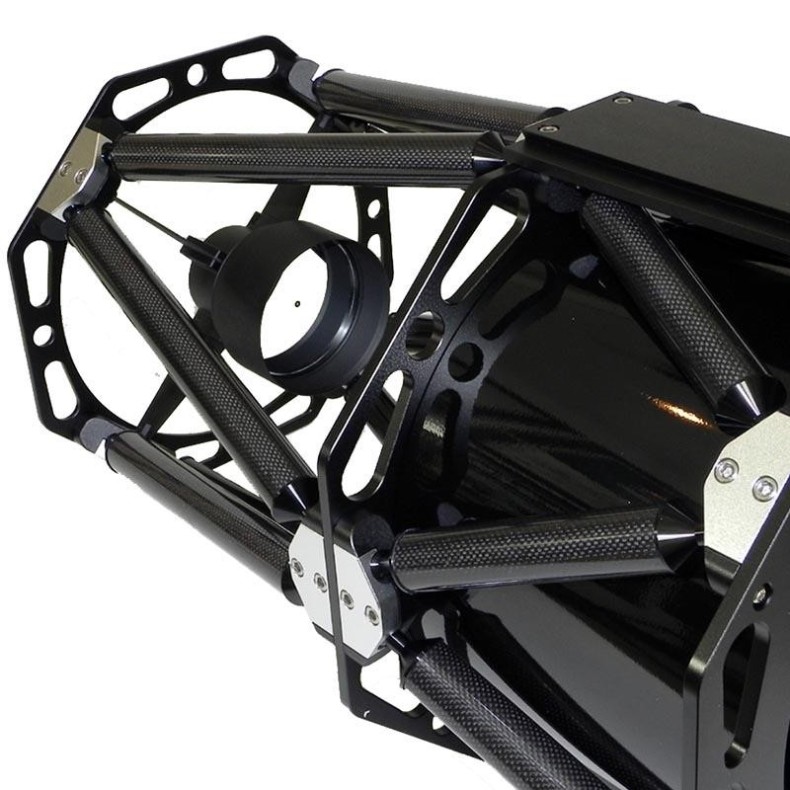

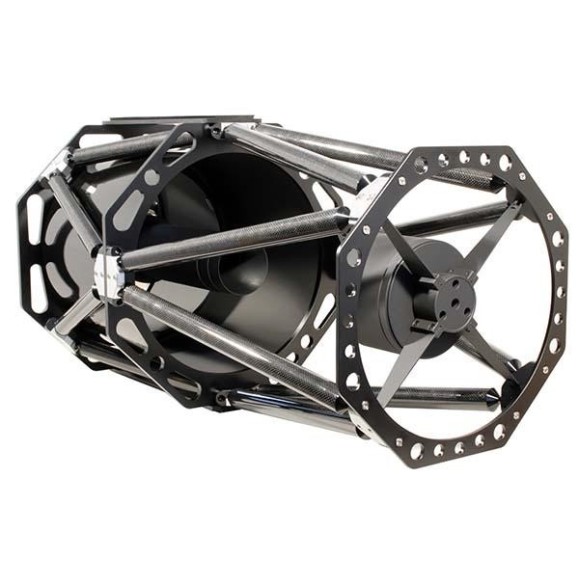

tube en treillis de carbone : plus de rigidité et une meilleure stabilité de la mise au point pour l'astrophotographie

focaliseur MONORAIL 3" avec filetage femelle M77x0,75 sur le tube d'extension et raccord à filetage mâle M74x0,75 et adaptateur de réduction 2"/1,25

des tubes d'extension pour le focuser (2x 25 mm, 1x 50 mm) sont fournis (photo de gauche)

des correcteurs RC pour des capteurs plus grands sont disponibles en option

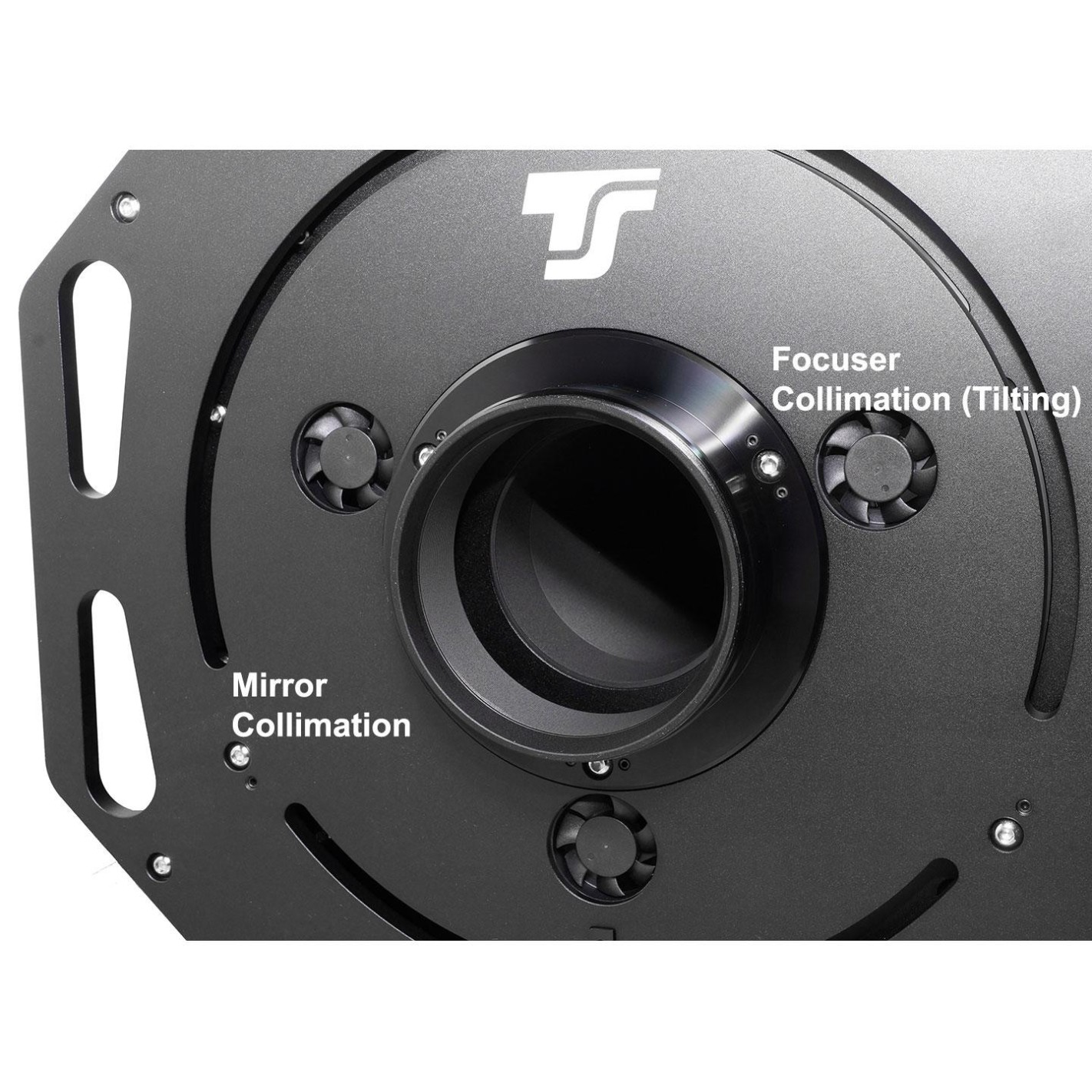

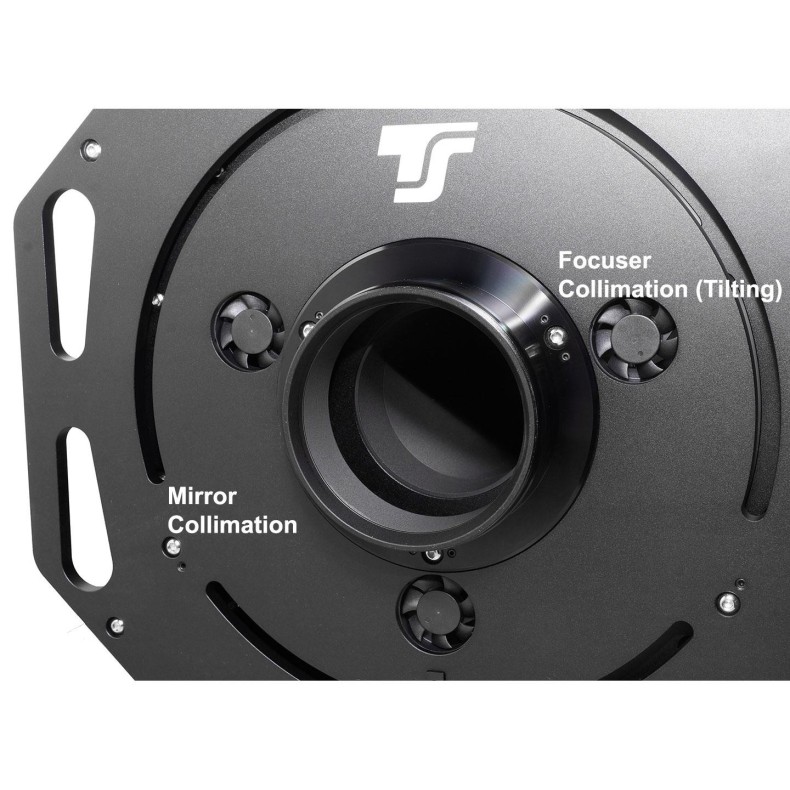

♦ Nouveau ! Le miroir primaire et le connecteur M117 du focuser sont découplés l'un de l'autre. Le focuser peut être réglé (incliné) indépendamment du miroir primaire.

Caractéristiques techniques:

• Conception optique : True RC avec miroir primaire et secondaire hyperbolique.
• Ouverture : 12"/304 mm
• Longueur focale : 2432 mm
• Rapport focal : f / 8
• Matériau des miroirs : Miroirs primaire et secondaire en quartz à faible dilatation thermique
• Réflectivité : 99% de réflectivité, revêtements de miroir diélectrique non-buée
• Mise au point arrière : 285 mm à partir du filetage M117 à l'arrière du tube - 179 mm à partir de la connexion du focuser 2"
• Résolution : 0,38
• Tube : Tube en carbone armé avec 2 queues d'aronde - Niveau Losmandy
• Poids du tube : 24 kg
• Diamètre du tube : environ 485 millimètres
• Longueur du tube : 850 mm sans focalisateur
• Focaliseur : Focaliseur monorail 3" M-LRN avec micro transmission et capacité de charge de 5 kg.
• Raccordement latéral de l'oculaire : 2" et 1,25"
• Filets supplémentaires : filet femelle M77x0.75 sur le tube d'extension et filet mâle M74x0.75
