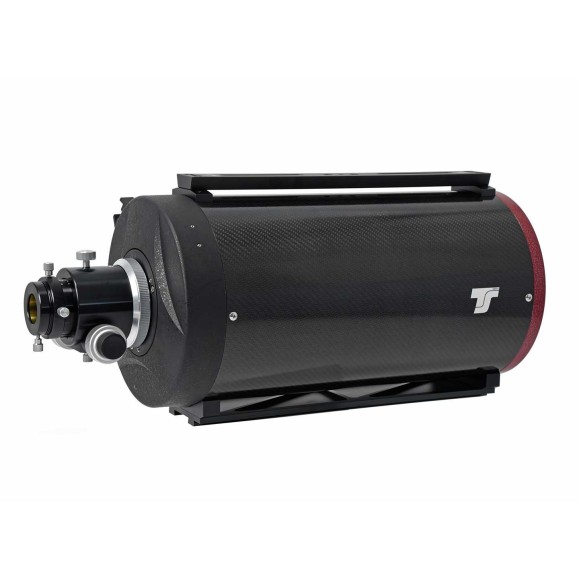

Tube astrographe TS GSO Ritchey-Chrétien PRO RC 8 Carbon

Tube de l'astrographe TS GSO Ritchey-Chrétien PRO RC 8 Carbon

Télescope Ritchey-Chrétien avec un diamètre de 203mm et une longueur focale de 1624mm, rapport focal f/8.

Télescopes Ritchey-Chrétien (RC) sont connus pour leurs fantastiques performances optiques, notamment lorsqu'ils sont destinés à des applications photographiques. Mais en même temps, les télescopes Ritchey-Chrétien sont également connus pour leurs prix très élevés. Dans une tentative de changer cette dynamique, le fabricant populaire GSO (Guan Sheng Optical), largement connue pour ses excellents tubes Newton, a commencé à fabriquer des télescopes Ritchey-Chrétien.

Le résultat de cette décision a été la production d'un instrument qui est supérieur à bien des égards aux instruments Schmidt-Cassegrain conventionnels et à un prix qui peut encore être considéré comme abordable.

L'astrographe GSO Ritchey-Chrétien 8" f/8 a été conçu pour offrir un champ éclairé au format 35mm (24x36mm). Pour les caméras dotées d'un capteur plus petit, c'est-à-dire la plupart des caméras CCD, il n'est même pas nécessaire d'utiliser un aplanisseur de champ. Pour les caméras avec des capteurs CCD plus grands, l'utilisation d'un aplanisseur de champ est recommandée.

Le système optique Ritchey-Chrétien ne nécessitant pas de lentilles ou de plaques correctrices, on obtient une image nette, sans fausses couleurs ni aberrations chromatiques. L'utilisation de filtres IR CUT (blocage des infrarouges) est également inutile, ce qui permet d'augmenter la quantité de lumière captée par l'instrument.

Comment faire la mise au point sur un appareil photo reflex numérique ?

Le télescope GSO Le Ritchey-Chrétien dispose d'un backfocus généreux, permettant la fixation de multiples accessoires tels que des guides radiaux hors axe, des roues porte-filtres, etc. Si vous souhaitez prendre des photos avec un appareil reflex numérique travaillant en prime focus ou sans accessoires intermédiaires et sans que le focuser soit dans une position très extrême, il sera nécessaire de fixer des accessoires d'écartement :

- GSRCV50 : Entretoise de 50mm à placer entre le focuser et le télescope.

- TSFA240 : Adaptateur en T avec extension de 40mm.

Caractéristiques générales :

Conception optiqueRitchey-Chrétien véritable Ritchey-Chrétien avec miroir primaire hyperbolique et secondaire hyperbolique. Pas de plaques de correction ni de lentilles dans le train optique.

Caractéristiques optiquesDiamètre de 8" (203mm), longueur focale de 1624mm et le rapport focal f/8.

Miroir primaire: Surface de la Quartz et avec une qualité de 1/12 de la longueur d'onde ou mieux. Le primaire est doté d'un traitement optique diélectrique à haute réflectivité qui lui confère une excellente visibilité coefficient de réflexion de 99.

Miroir secondaire : Quartz. Le miroir secondaire est doté d'un traitement optique diélectrique à haute réflectivité qui offre une haute coefficient de réflexion de 99%. Intégré dans une cellule collimatable robuste. L'obstruction est de 42,5%.

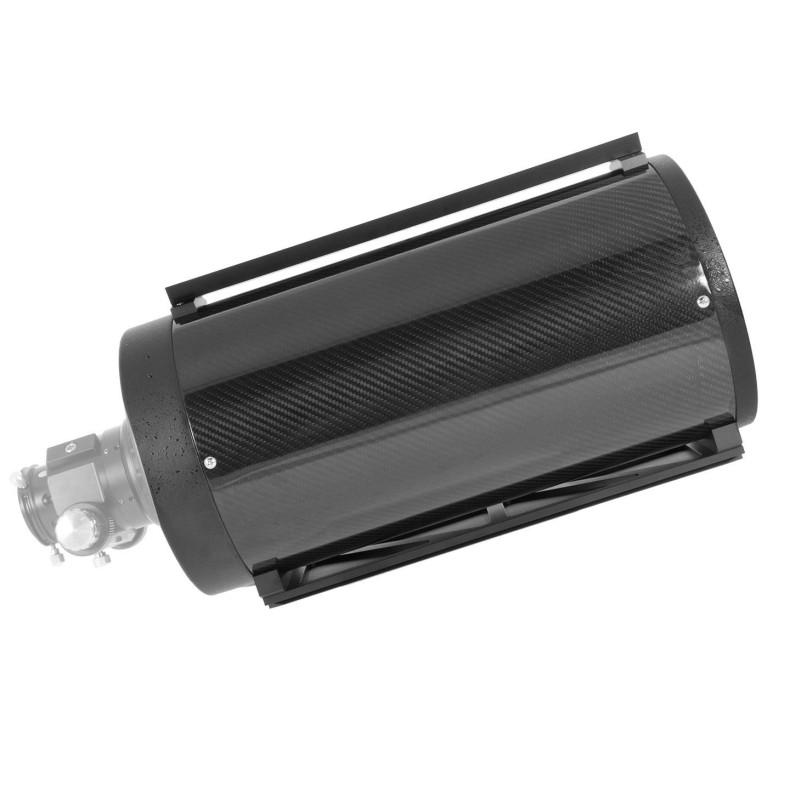

Tube: tube de fibre de carbone avec des cellules métalliques pour supporter le primaire et le secondaire. Poids total de 6,1 kg.

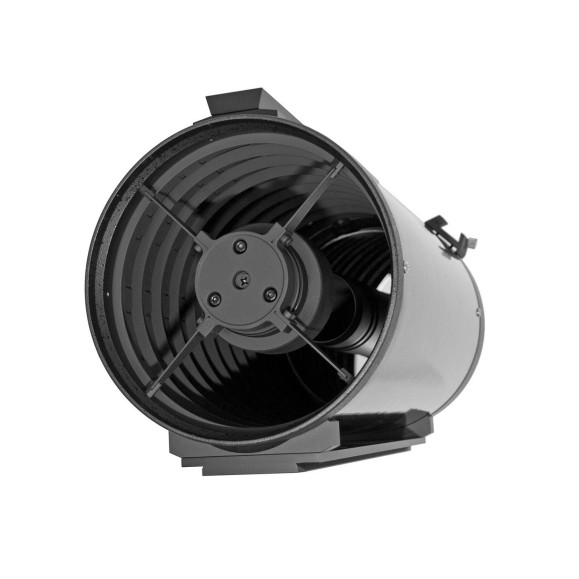

Système de déflecteurs optimisé par ordinateurL'intérieur du tube comporte une série de Baffles (barrières partielles ou ondulations) conçues par PC pour optimiser la suppression des réflexions internes ou de la lumière résiduelle.

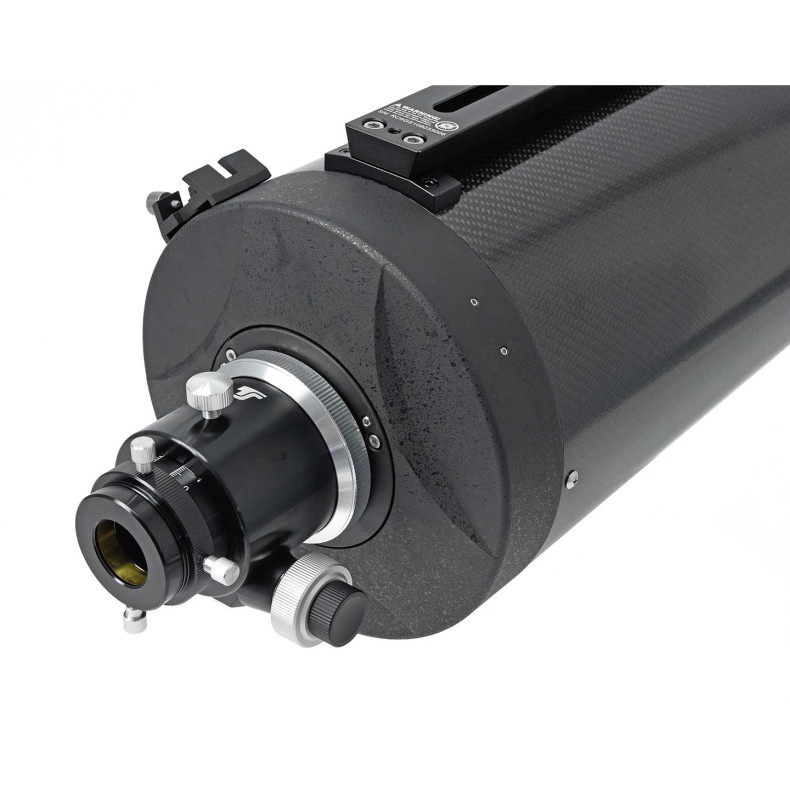

Focuser: Focuser Crayford 1:10 pour une mise au point extrêmement douce. Le système de double vitesse 1:10 (mise au point à double vitesse) est essentiel pour obtenir de bonnes performances en astrophotographie. Il n'y aura pas de mouvement de l'image (décalage, qui est généralement causé par le miroir primaire) et il possède une capacité de charge jusqu'à 5Kg! ! Le focuser accepte les accessoires de 2" et 1.25".

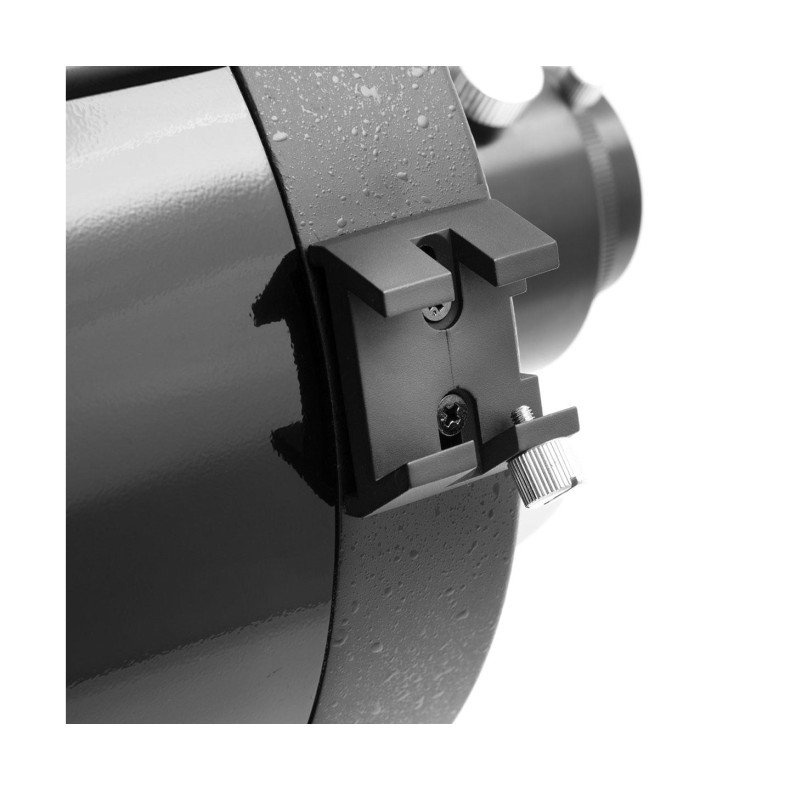

Queue d'arondeLe tube est muni d'une queue de milate au fond du tube Vixen (étroit pour les selles de type GP). Par conséquent, il peut aller avec n'importe quel cadre qui a un type de tête Vixen GP.

Le focalisateur Monorail 2" est bien plus qu'un simple Crayford

Le focalisateur Monorail combine la facilité de mouvement d'un focalisateur Crayford avec la rigidité d'un focalisateur à crémaillère. Cela permet de réussir l'astrophotographie.

Plaque massive en acier inoxydable au lieu de petits roulements à billes pour une plus grande rigidité.
♦ Il n'y a plus de basculement lors du verrouillage du timon.
♦ Rotation à 360° pour un alignement optimal de l'objet.
♦ Filet femelle M69x1 pour adaptations filetées
♦ Anneaux de compression de 2" et 1,25" pour les adaptations de poussée
♦ Double vitesse 1:10 pour une mise au point précise
L'orientation du moteur peut être facilement adaptée a posteriori
♦ Échelle lignée pour retrouver rapidement la mise au point.
♦ Facile à utiliser

Qu'est-ce qui est livré avec le télescope ?

♦ 8" f/8" RC Astograph
Focaliseur MONORAIL 2" à double vitesse
♦ 2x queue d'aronde
♦ Tubes d'extension M90 pour faciliter la portée du projecteur
♦ Manuel de collimation

AVANTAGES OPTIQUES DES ASTROGRAPHES RITCHEY-CHRÉTIEN DE GSO

Conception optique : Ritchey-Chrétien true (True RC)

Les astrographes GSO Les Ritchey-Chrétien sont de véritables télescopes à réflexion pure. Contrairement aux systèmes Maksutov ou Schmidt-Cassegrain qui ont des miroirs sphériques et nécessitent donc des correcteurs, ou aux purs newtons qui ont toujours besoin d'un correcteur de coma, les systèmes Ritchey-Chrétien sont très bien corrigés en eux-mêmes sans l'utilisation de lentilles correctrices, ce qui en fait un instrument idéal pour l'astrophotographie.

Les RC ont un miroir primaire hyperbolique concave et un miroir secondaire hyperbolique convexe.

L'image résultante est entièrement corrigée sur l'ensemble du champ tout en obtenant une netteté d'image sur l'axe optique bien supérieure à celle obtenue avec un Schmidt-Cassegrain ou un Newton traditionnel.

C'est pour cette raison que les télescopes Ritchey-Chrétien sont très populaires pour l'astrophotographie. La configuration Ritchey-Chrétien est le modèle le plus fréquemment utilisé pour les télescopes professionnels tels que le télescope Keck de 10 mètres à Hawaï ou le VLT au Chili. Par conséquent, GSO met un design optique Ritchey-Chrétien au service des amateurs sans avoir besoin du budget de la NASA ! !!

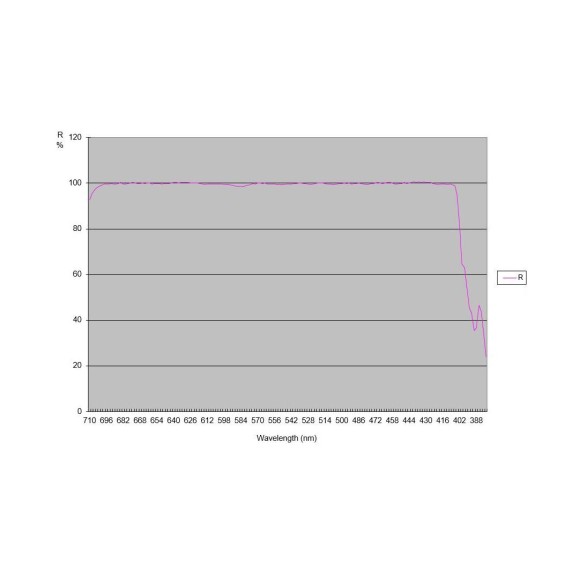

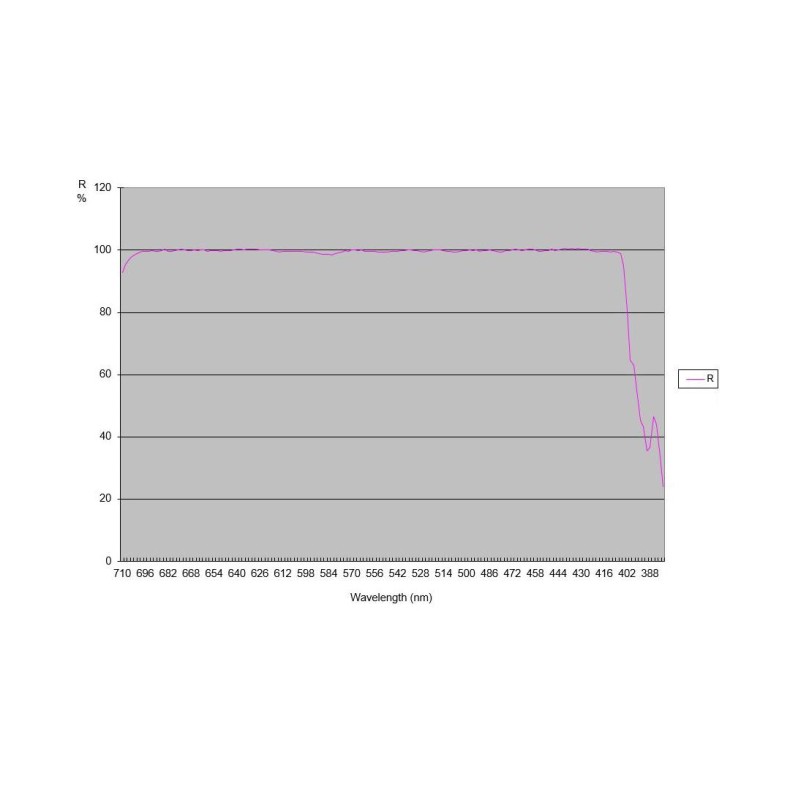

Revêtement diélectrique à 99% hautement réfléchissant

Le miroir primaire du télescope GSO Le Ritchey-Chrétien 8" est fabriqué en Quartz, qui, comme le Zerodur, a un coefficient de dilatation thermique quasi nul, ce qui lui permet d'offrir d'excellentes performances optiques lorsque la température baisse au fur et à mesure que la nuit avance. Les miroirs primaire et secondaire ont un coefficient de réflexion de 99 % et sont traités pour les protéger des rayures et du vieillissement. Par rapport à des instruments similaires, on obtient une collecte de lumière plus efficace.

Chaque kit optique est vérifié par le fabricant

Pour maintenir le niveau de qualité optique, chaque kit optique est vérifié et corrigé à la main après avoir quitté le processus de production automatisé. L'équipement optique est ensuite vérifié avec un interféromètre Zygo.

Résumé des principales caractéristiques techniques :

Le Ritchey-Chrétien 8" est le télescope idéal pour l'astrophotographie - mise au point plus stable grâce au tube en carbone.

♦ Ouverture 8" / 203 mm - longueur focale 1624 mm - rapport focal f/8

Miroir primaire et secondaire hyperbolique pour une très grande netteté sur l'axe optique et un grand champ bien corrigé pour l'astrophotographie

Miroirs en silice fondue pour une position de mise au point stable

Revêtement diélectrique à 99% de haute réflectivité sur le miroir principal et le miroir secondaire pour une image encore plus brillante

Tube en carbone : plus grande rigidité et meilleure stabilité de la mise au point pour l'astrophotographie

Refroidissement plus rapide grâce à la construction ouverte

♦ Barre à queue d'aronde de niveau Losmandy en bas, barre à queue d'aronde de niveau Vixen au sommet

Focaliseur MONORAIL 2" double vitesse de haute qualité avec adaptateur de réduction 2" / 1.25" - Focaliseur motorisé disponible en option

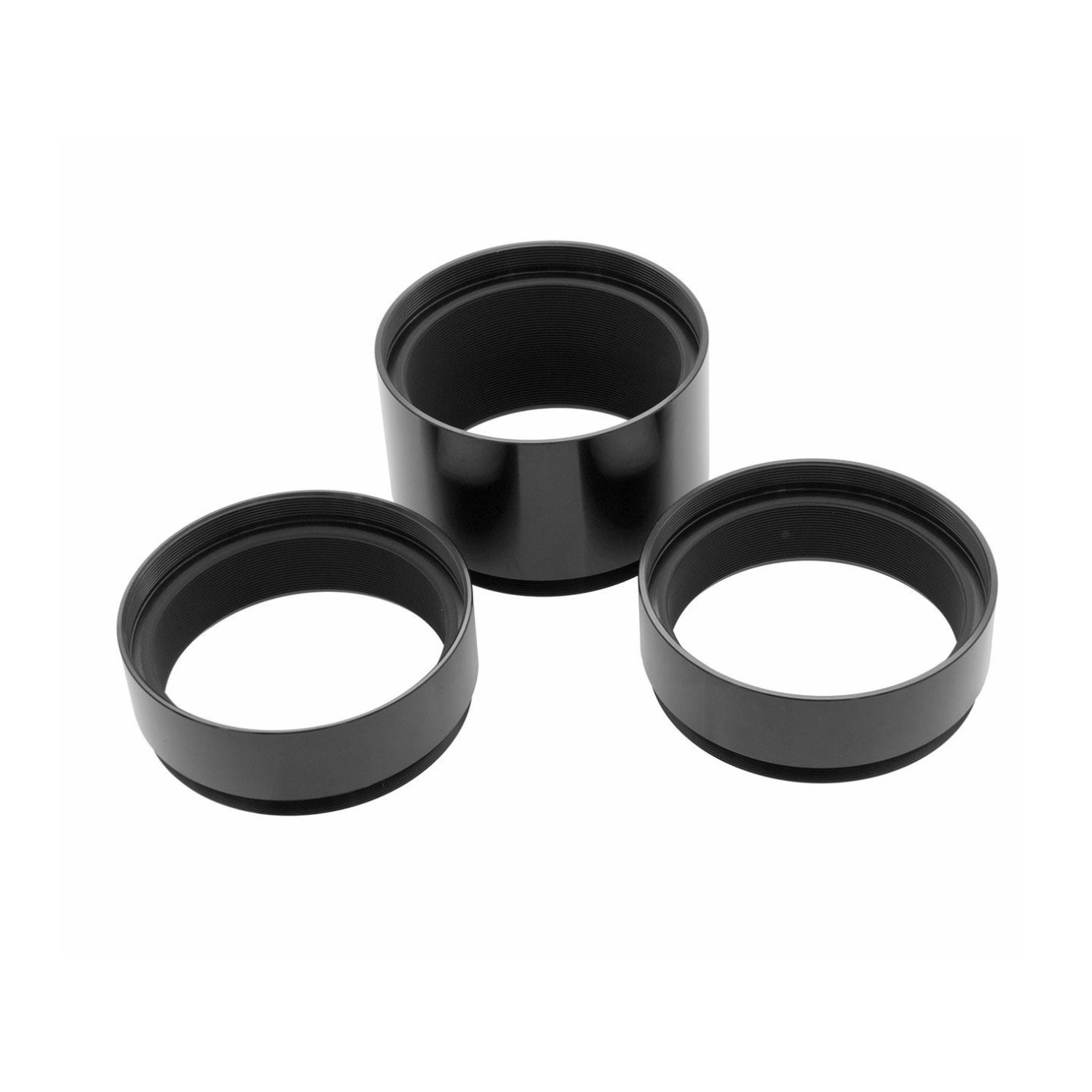

Des douilles d'écartement sont fournies pour une position de mise au point optimale derrière le focalisateur.

Des correcteurs RC pour les capteurs plus grands à partir de APS-C sont disponibles en option.

En option : CCD47 - Réduction de la distance focale de 0,67x pour la photographie notre recommandation pour des temps d'exposition plus courts.

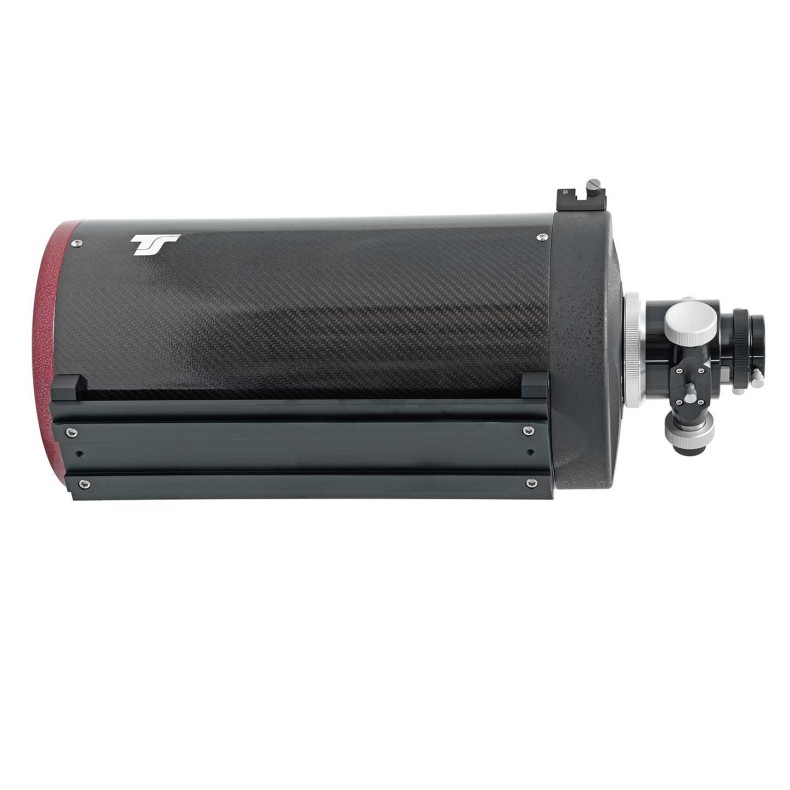

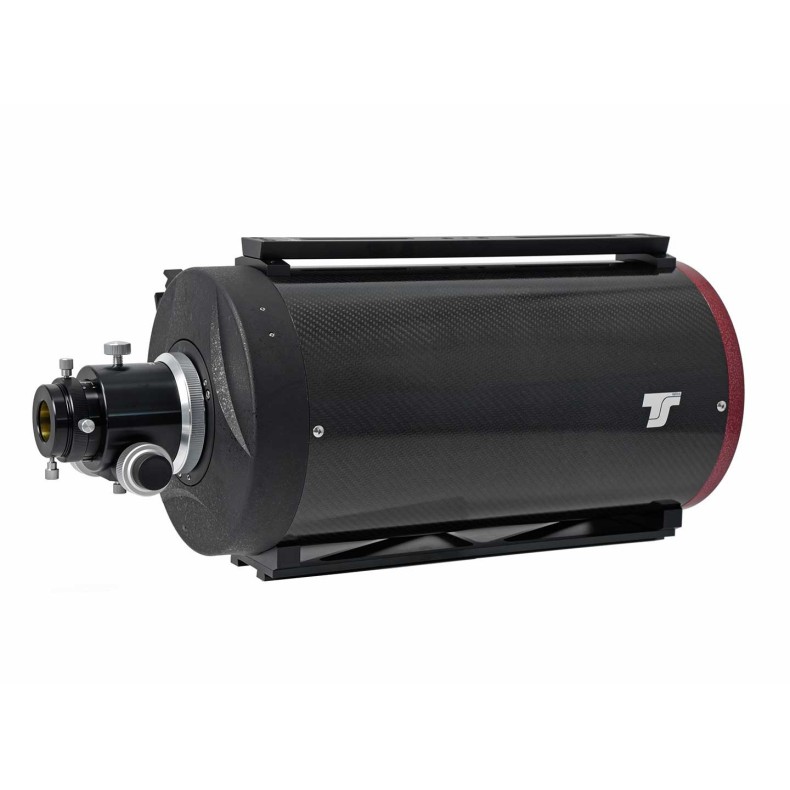

Note : Certaines photos montrent le tube avec un anneau frontal noir. Le télescope est livré avec un anneau frontal rouge.

Spécifications techniques:

• Conception optique : True RC avec un miroir primaire et secondaire hyperbolique
• Ouverture : 203 mm / 8
• Longueur focale : 1624 mm
• Rapport focal : f/8
• Résolution : 0.58" (0.58")
• Réflectivité : revêtements de miroirs diélectriques avec une réflectivité de 99 % sans buée
• Mise au point arrière : 254 mm à partir de l'arrière du tube ou 159 mm à partir du réceptacle 2" de la mise au point
• Diamètre du tube : 230 mm
• Longueur du tube : 580 mm avec le focuser
• Poids : 7,6 kg avec la lunette et les queues d'aronde
• Matériau du tube : composite de carbone avec chicanes internes
• Blocage total par le secondaire : 85 mm
• Focaliseur : MONORAIL 2" double vitesse
• Filet de raccordement : M90x1
• 2x barres à queue d'aronde : 2x style GP
