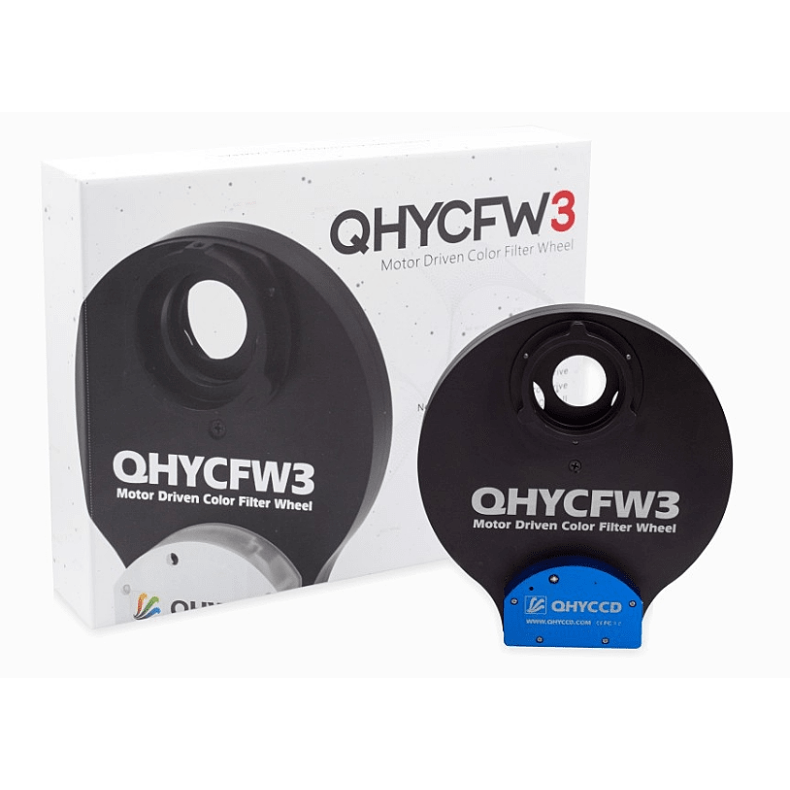

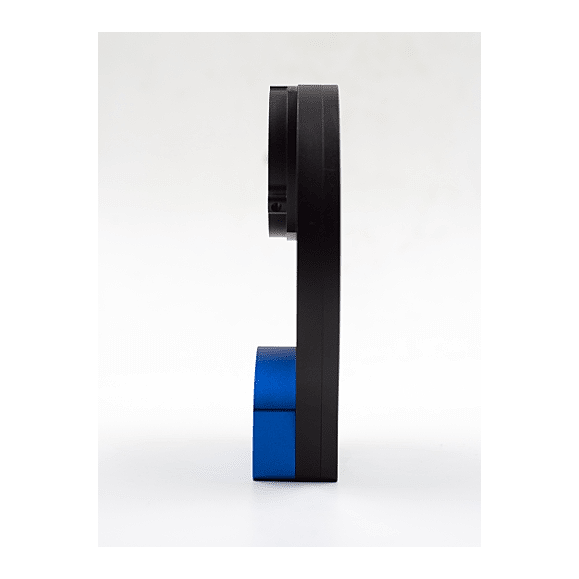

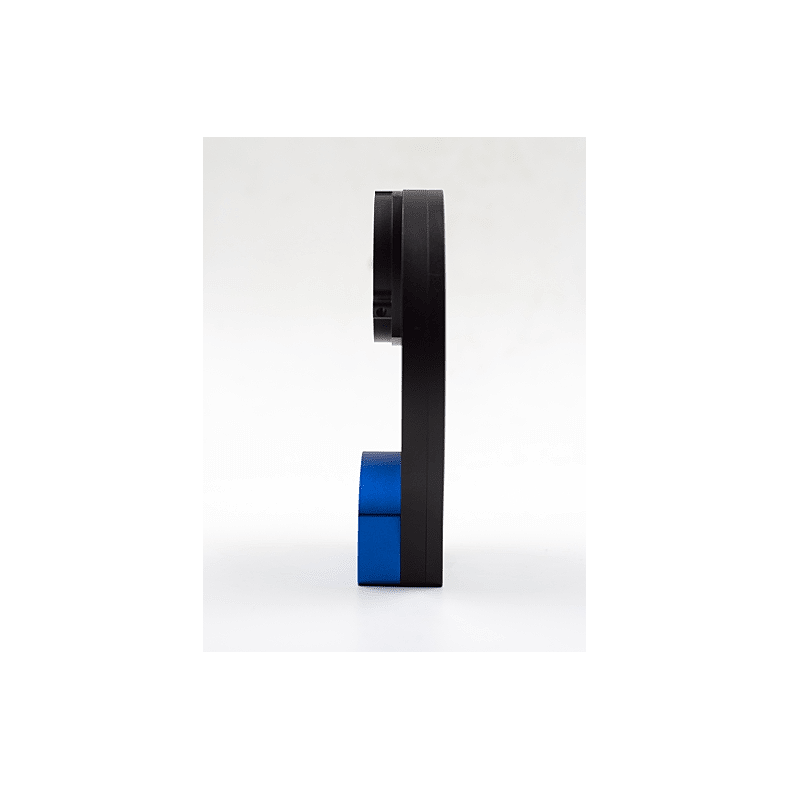

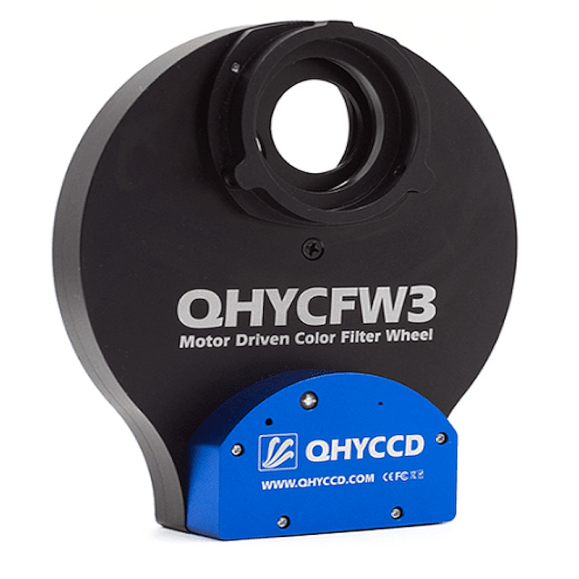

Les roues filtrantes QHYCFW3 améliorent leurs prédécesseurs , les QHY 2nd. Gen. avec un nouveau moteur d'entraînement à friction (au lieu des engrenages utilisés dans la version précédente), qui est sans jeu et permet un positionnement et un arrêt de haute précision.
Il s'agit d'un moteur pas à pas hybride ultra-mince de haute qualité, d'une plus grande précision et d'un angle de pas plus petit, qui est fermé et donc protégé de la poussière et d'autres agents extérieurs, ce qui améliore la fiabilité et la durée de vie du moteur. Ce moteur permet d'inverser le sens de rotation du carrousel qui peut tourner dans le sens des aiguilles d'une montre ou dans le sens inverse.
Il dispose de deux modes de commande et le passage de l'un à l'autre s'effectue simplement à l'aide d'un bouton.
-
-
- QHYCFW Port à 4 broches
- Port USB
Épaisseur +
backfocus consommé par l'adaptateur côté caméra *Filtre
carrouselFiletagesupporté
(deux côtés)Rayon/diamètre du motif à 6
trous
Adaptateur côté caméra : diamètre intérieur / épaisseurtotale Limitation de la hauteur du filtredisponible
Poids
QHYCFW3S-US (UltraSlim)
15,5 mm + 4 mm
7
positions - 1,25″ 7
positions - 31 mm.
M-42 - R 27 / ø 54
2″ - 11mm.
5.5 mm.
419 gr.
QHYCFW3S-SR (Standard)
20 mm + 4 mm
7
positions - 1,25″ 7
positions - 31 mm.
M-42 - R 27 / ø 54
2″ - 11mm.
10 mm.
446 gr.
QHYCFW3M-US (UltraSlim)
17 mm.+2mm.
7 positions - 36 mm.
M-54 - R 31 / ø 62
2″ - 9mm.
5.5mm
691 gr.
QHYCFW3M-SR (Standard)
20,5 mm.+2mm.
5
positions - 2″ 5
positions - 50 mm (rond)
M-54 - R 31 / ø 62
2″ - 9mm.
10 mm.
728 gr.
QHYCFW3L
21,5 mm.
7
Positions - 2″ 7
Positions - 50mm (rond)
M-54 - R 31 / ø 62
2″ - 9mm.
10 mm.
911 gr.
QHYCFW3XL
21,5 mm.
9
positions - 2″ 9
positions - 50 mm (rond) 7
positions - 50*50 mm (carré)
M
-62×0,75R 34 / ø 68
77'3mm. - 12mm.
10 mm.
1500 gr.
Focus Dos consommé
Pour faciliter les calculs, toutes les données indiquées correspondent à la longueur focale arrière consommée lors de l'utilisation de l'adaptateur, qui n'est pas nécessairement égale à l'épaisseur du composant lui-même. Toutes les données relatives aux adaptateurs fournies par QHYCCD sont basées sur l'augmentation de la longueur focale (back focus consommé). Pour plus d'informations, veuillez consulter la page du fabricant sur les kits d'adaptateurs 2.0 (ComboA1~E1)
Le calcul du back focus consommé par la roue à filtres comprend deux parties : l'épaisseur du corps de la roue à filtres (par exemple 15,5 mm pour le CFW3S-US) et le back focus consommé par l'adaptateur de caméra (par exemple 4 mm pour le CFW3S-US).
