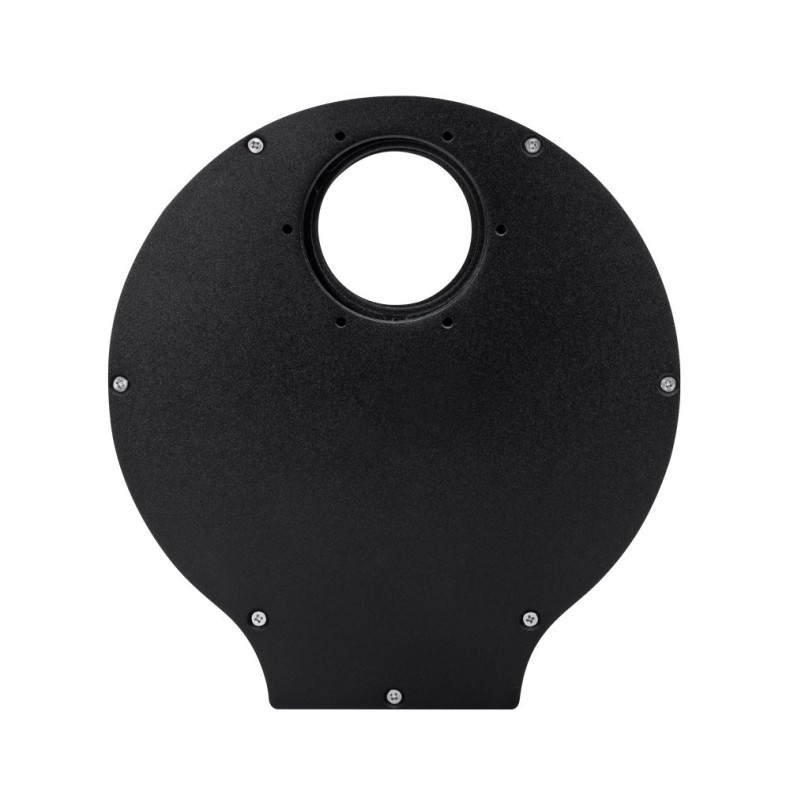

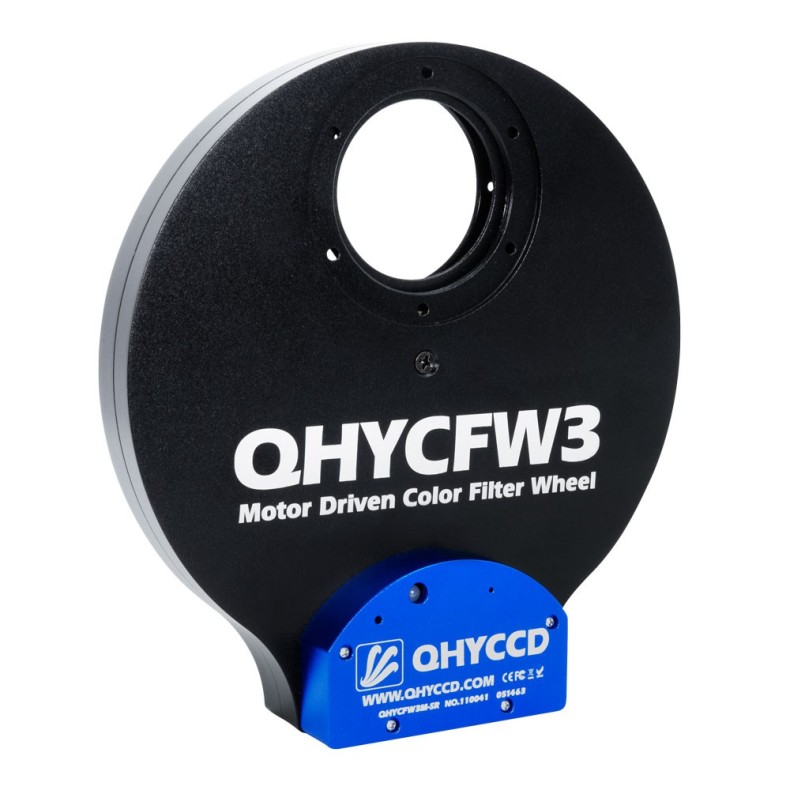

Roue à filtres QHY CFW3 Medium Standard 5 positions filtres 2" ou 50mm non montés
La compatibilité de la roue à filtres couleur QHYCFW3 a été améliorée. Le produit original ne peut être utilisé que pour fixer des filtres montés sur 1,25", tandis que la version actualisée peut être fixée sur des filtres non montés de 31 mm grâce aux trous de vis nouvellement ajoutés.
Moteur fermé ultra-mince
QHYCCD a sélectionné un moteur pas à pas hybride ultra-mince de haute qualité pour la conception de cette roue à filtres. Comparé au moteur pas à pas PM utilisé dans de nombreuses roues filtrantes, le moteur pas à pas hybride a une plus grande précision, un angle de pas plus petit et est plus cher. Le moteur est fermé pour empêcher la poussière de pénétrer dans le moteur, ce qui améliore la fiabilité et la durée de vie. Le sens de rotation du filtre peut être inversé : le carrousel du filtre peut être tourné dans le sens des aiguilles d'une montre ou dans le sens inverse pour effectuer la rotation rapidement, ce qui est très pratique.
Le corps principal du QHYCFW3 est découpé dans une seule pièce d'aluminium par une machine CNC de précision. L'exécution et la finition sont exquises. Lorsque vous tiendrez ce petit modèle, vous ne voudrez plus le lâcher !
Pas de jeu, positionnement précis
En ce qui concerne l'évolution de l'unité motrice, les roues filtrantes utilisaient un réducteur, tandis que cette roue filtrante de troisième génération utilise une unité de friction sans jeu. Elle se positionne et s'arrête également avec une grande précision
Deux modes de contrôle : port QHYCFW à 4 broches et port USB
Le QHYCFWW3 est équipé d'un bouton poussoir. Le commutateur du port série vous permet de basculer rapidement entre le mode de communication série et le mode de communication USB.
QHYCFW3 prend en charge deux modes de prise. Le premier est la prise QHYCFW à 4 broches. Si votre caméra QHYCCD dispose d'une prise 4PIN, vous pouvez la connecter directement à QHYCFW3. La prise 4PIN dispose d'une alimentation de 12V. Vous n'avez donc pas besoin d'une alimentation supplémentaire.
Si vous n'avez pas de caméra QHYCCD ou si la caméra n'a pas de prise 4PIN QHYCFW. Vous pouvez utiliser la prise USB pour vous connecter à votre ordinateur. Le QHYCFW3 peut être alimenté et contrôlé par le port USB. Veuillez noter que le courant requis lors de l'utilisation du câble USB est plus élevé (780mA) que ce que le port USB2.0 peut fournir et que certains ordinateurs limitent le courant à 500mA. Dans ce cas, le QHYCFW3 peut tirer du courant du port QHYCFW (le port RJ11 à 6 broches du QHYCFW3) et un câble 12V vers RJ11 est nécessaire pour alimenter le QHYCFW2. Lorsque vous utilisez cette méthode. La consommation de courant du câble USB sera réduite à moins de 100mA lorsque le moteur tourne. (* Le câble 12V vers RJ11 est listé comme un élément standard après 2019.4).
Caméras de la série "A" avec roues filtrantes : les caméras QHY90A, QHY16200A, QHY695A/814A sont des systèmes de caméra tout-en-un qui comprennent des roues filtrantes.
La QHY90A dispose d'une roue à 7 positions pour les filtres de 36 mm non montés.
Le QHY16200A dispose d'une roue à 5 ou 7 positions qui prend en charge les filtres montés de 2" et les filtres non montés de 50 mm.
Le QHY695A/814A possède une roue à 7 positions pour les filtres non montés de 36 mm, ou une roue à 8 positions pour les filtres montés de 1,25".
Petit, moyen, grand et très grand
Il existe quatre versions de la roue à filtres QHYCFW3 de troisième génération : QHYCFW3XL (très grande taille), QHYCFW3L (grande taille), QHYCFW3M (taille moyenne) et QHYCFW3S (petite taille). QHYCFW3M et QHYCFW3S sont également disponibles en version standard et en version étroite. Pour plus de détails, veuillez vous référer à la page des spécifications.
QHYCFW3S : petite taille. Le QHYCFW3S prend en charge un carrousel avec sept filtres montés de 1,25 pouce ou un carrousel avec six filtres non montés de 36 mm. La version mince du QHYCFW3 a une épaisseur de 15,5 mm et la version standard a une épaisseur de 20,5 mm.

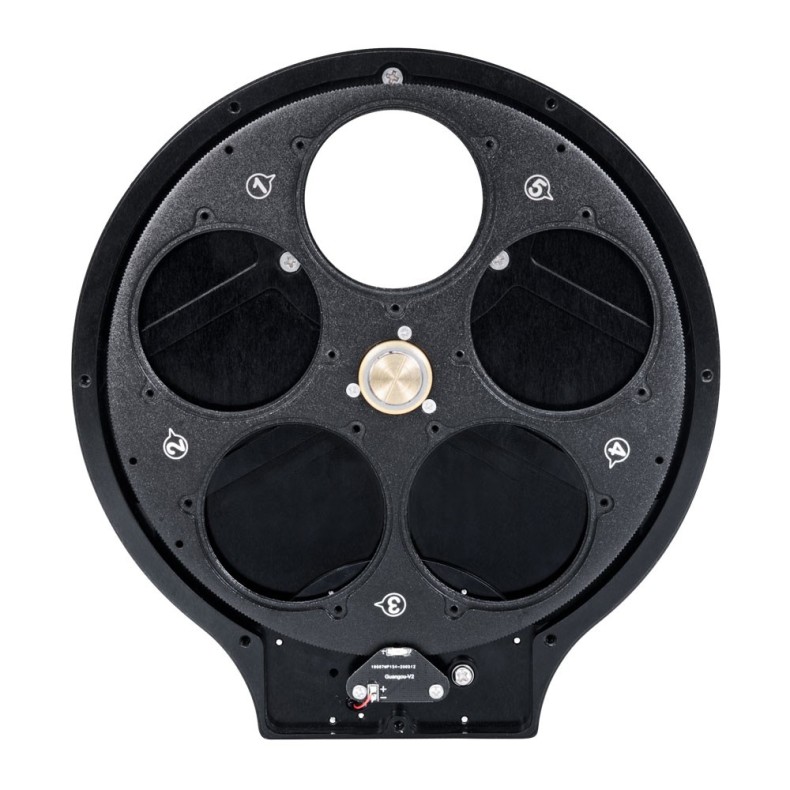

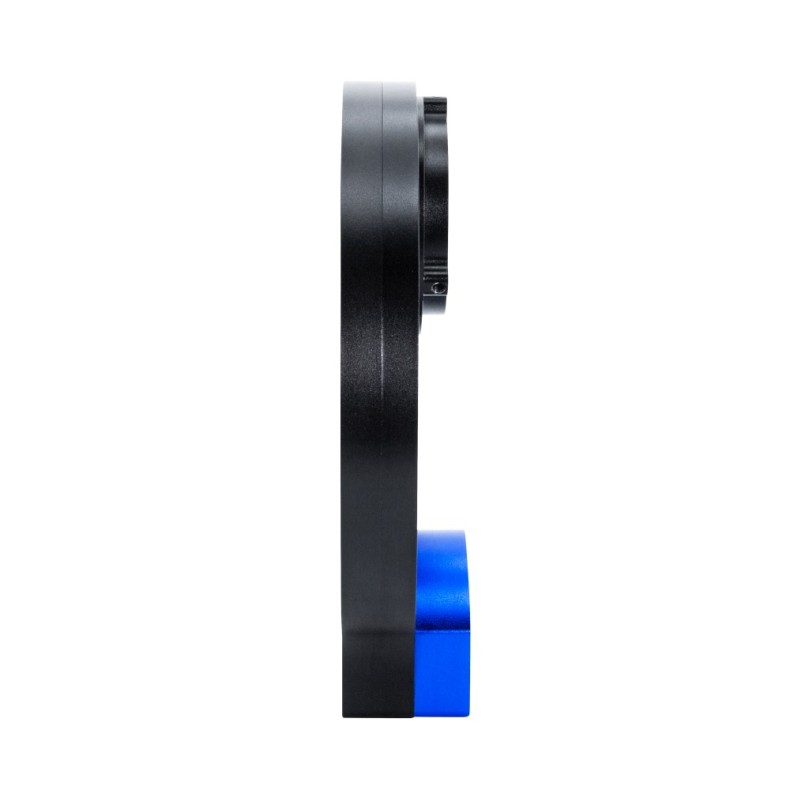

QHYCFW3M : taille moyenne. Le QHYCFW3M supporte un carrousel avec cinq filtres de 50 mm montés ou non montés de 2 pouces ou un carrousel avec sept filtres non montés de 36 mm. La version mince de cette roue à filtres a une épaisseur de 17 mm et la version standard a une épaisseur de 20,5 mm.
QHYCFW3L et QHYCFW3XL : Grande et très grande taille. Le QHYCFW3L supporte un carrousel avec sept filtres de 2 pouces montés ou 50 mm non montés. Le QHYCFW3XL supporte un carrousel avec neuf filtres de 2 pouces montés ou non montés de 50 mm, ou un carrousel avec sept filtres carrés de 50 mm non montés.
MODÈLE
|
GROSOR
|
CARROUSEL
|
LIMITATION DE HAUTEUR DISPONIBLE (LA POSSIBILITÉ DE LAISSER L'ESPACE SERA PRISE EN COMPTE）)
|
POIDS
|
| QHYCFW3XL |
21.5 mm |
9 positions 2" (50mm )rond 7 positions 50mm*50mm carré |
10 mm |
1500g |
| QHYCFW3L |
21.5 mm |
7 positions 2" (50mm )rond |
10 mm |
911g |
| QHYCFW3M (standard) |
20.5 mm + 2 mm |
5 positions 2" (50mm) rond |
10 mm |
728g |
| QHYCFW3M |
17 mm + 2 mm |
7 positions 36mm non monté |
5,5 mm |
691g |
| QHYCFW3S (Standard) |
20mm + 4mm |
7 positions 1,25", 31mm non monté |
10 mm |
446g |
| QHYCFW3S |
15.5 mm + 4 mm |
7 positions 1,25", 31mm non monté |
5,5 mm |
419g |

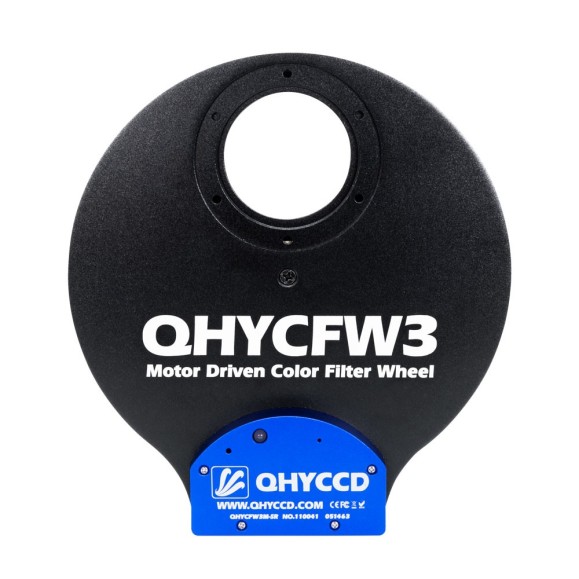

Roue filtrante QHY CFW3 Medium Standard 5 positions filtres 2" ou 50mm non montés
