Correcteur de champ / aplanisseur TS-Optics 1.0x pour les réfracteurs entre 80-155mm de diamètre
Correcteur de champ TS PHOTOLINE 1.0x pour télescopes réfracteurs APO et ED
Ce correcteur convient aux réfracteurs à partir de 80 mm d'ouverture. Il fonctionne très bien avec les télescopes PHOTOLINE apos et ED à partir de 80 mm d'ouverture de TS-Optics. Le correcteur offre une très bonne illumination et correction jusqu'à un diamètre de 45 mm (cercle d'image) et peut donc très bien être utilisé sur des caméras avec des capteurs plein format.
Ajustez le correcteur individuellement à votre appareil photo et à votre lunette - plus de batailles d'adaptateurs !
Le réglage fin intégré est un élément essentiel du correcteur. En tournant la bague moletée du correcteur, vous pouvez ajuster la distance au capteur avec une précision de quelques fractions de millimètre. Une fois que vous avez atteint la distance souhaitée, fixez-la à l'aide de la vis de blocage. De cette manière, vous pouvez déterminer la distance optimale en effectuant des essais d'exposition avec l'appareil photo, sans adaptateur ni bague de réglage supplémentaires. L'appareil photo ne tourne pas pendant le réglage fin.

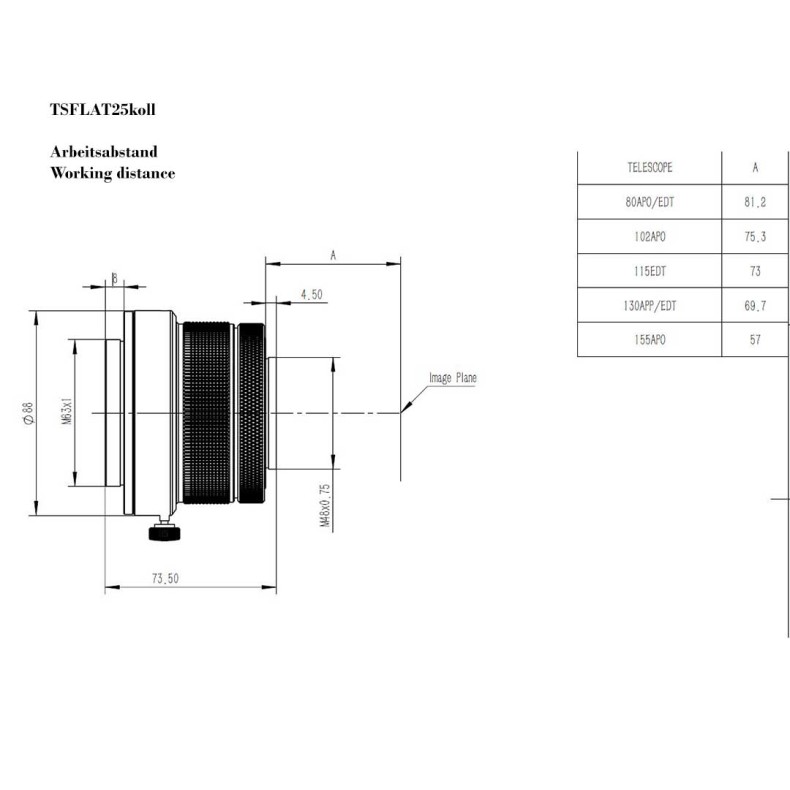

Les réglages suivants sont recommandés depuis la position la plus intérieure du réglage jusqu'au capteur :
ouverture 80 mm / rapport focal f/6 - 81,2 mm
ouverture 80 mm / rapport focal f/7 - 80,2 mm
Ouverture 102 mm / rapport focal f/7 - 75,3 mm
Ouverture 115 mm / rapport focal f/7 - 73.0 mm
Ouverture 125 mm / rapport focal f/7.8 - 69.7 mm
Ouverture 130 mm / rapport focal f/7 - 69.7 mm
Ouverture 140 mm / rapport focal f/6.5 - 68.0 mm
Ouverture 155 mm / rapport focal f/8 - 57.0 mm
Connexion au télescope :
Ce réducteur Photoline possède un filetage mâle M63x1 du côté du télescope. De nombreux focaliseurs sont déjà équipés de ce filetage en standard. Des adaptateurs pour d'autres filetages, tels que M68x1, sont bien sûr disponibles.
Exemple d'application : comment régler la distance :
Il est très facile de régler la bonne distance, comme le montre l'exemple suivant :
Télescope : réfracteur avec ouverture de 130 mm f/7, soit une longueur focale de 910 mm.
Appareil photo : reflex avec une distance de 55 mm entre le filetage M48 et le capteur.
La distance de travail est de 69,7 mm selon le tableau. Soustrayez les 55 mm (distance entre le filetage et le capteur) de cette mesure. Il reste 14,7 mm.
Il suffit de tourner le réglage variable de 14,7 mm vers l'extérieur, ce qui est facilement réglable par le repère de distance. Vous êtes maintenant à la distance optimale et vous pouvez commencer à prendre des photos.
SPÉCIFICATIONS TECHNIQUES:
- Modèle : TS PhotoLine 1.0x Dispositif d'aplatissement
- Raccordement côté télescope Filetage mâle M63x1
- Connexion côté caméra 1 : filetage extérieur M48x0,75

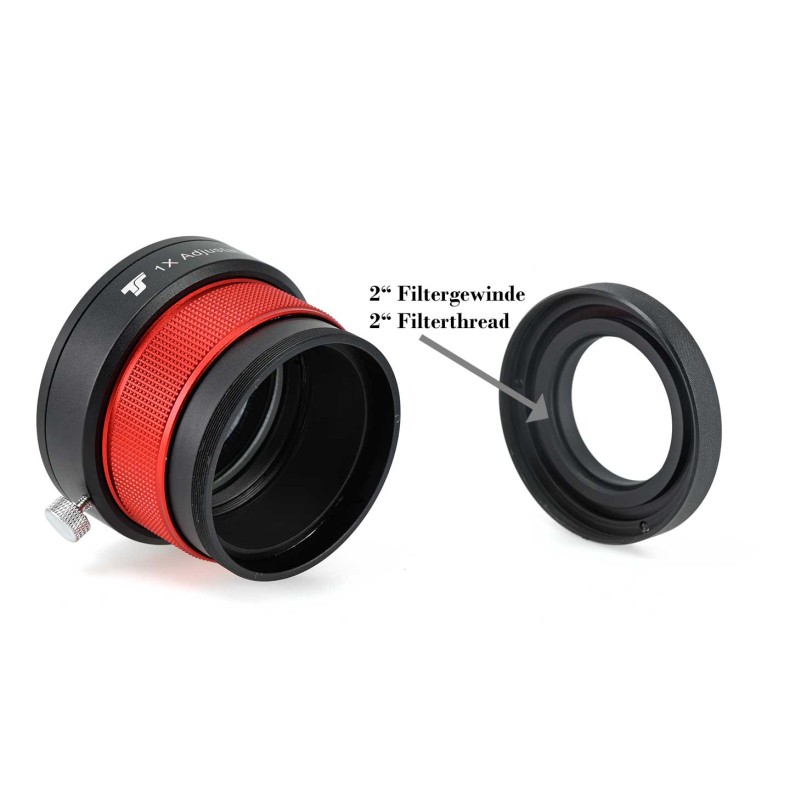

- Adaptateur de caméra : Dévissable - filetage intermédiaire M73x0.75 avec filetage de filtre 2
- Plage d'utilisation : jusqu'au plein cadre
- Nombre d'éléments : 2 éléments
- Facteur : 1.0 - sans changement de la longueur focale et du plan focal
- Traitement : Multicoating
- Diamètre du boîtier : 88 mm
- Longueur : 61 mm à 89 mm sans filetage externe
- Poids : 550 g
