Correcteur TS-Optique 1.0x pour réfracteurs et capteurs full frame - connexion M63x1
Ce correcteur convient aux réfracteurs à partir d'une longueur focale de 500 mm. Il fonctionne notamment très bien avec les objectifs apochromatiques PHOTOLINE et avec les réfracteurs ED TS-Optics à partir d'une ouverture de 4". Le correcteur offre une illumination et une correction de 100 % jusqu'à 45 mm (cercle d'image) et peut donc très bien être utilisé avec des appareils photo dotés d'un capteur plein format.
Laconnexion au focalisateur du télescope:

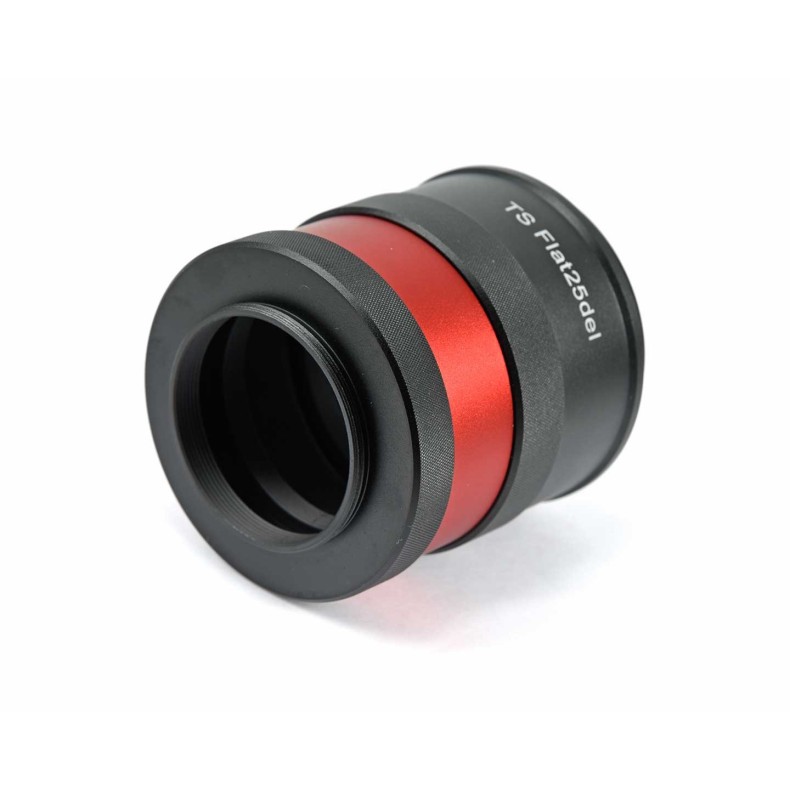

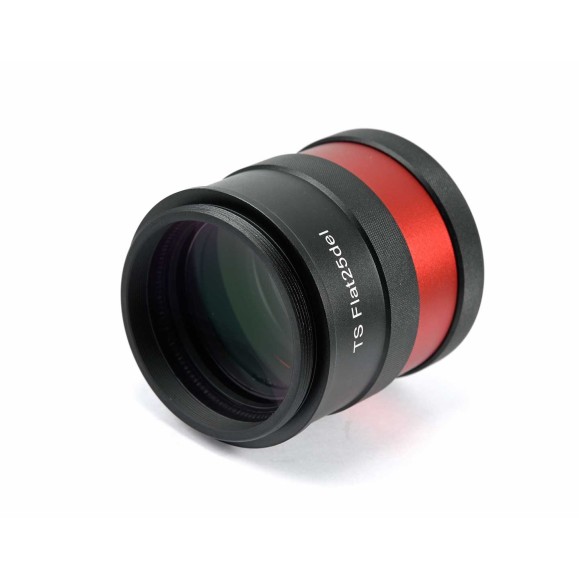

Le correcteur TSFlat25Del a un filetage M63x1 (mâle) sur le côté du télescope. Plusieurs focalisateurs disposent déjà d'un filetage femelle correspondant. Pour les autres, nous proposons les adaptateurs de conversion correspondants.

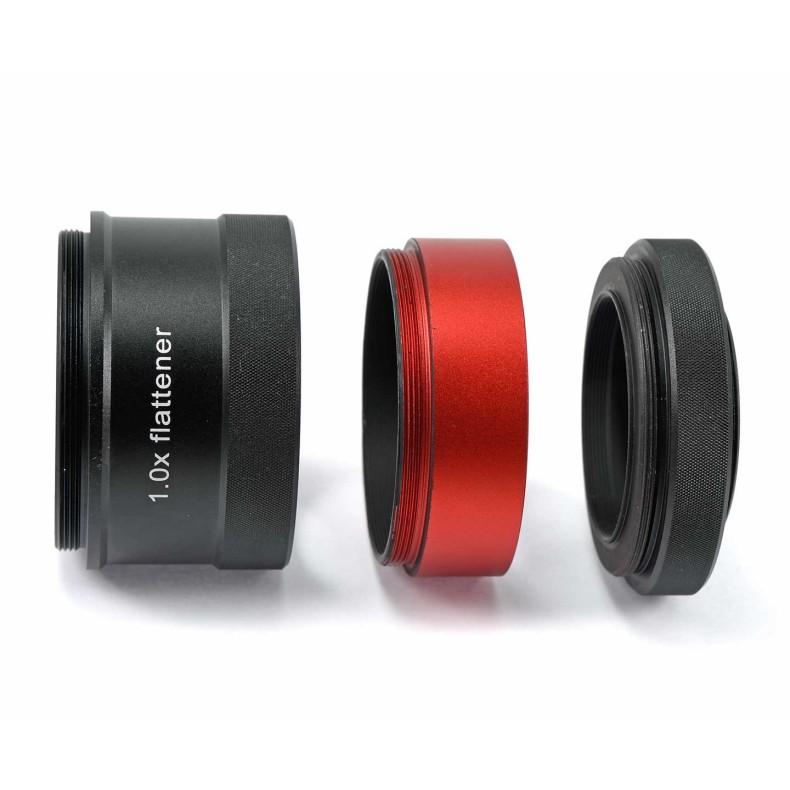

Veuillez noter que l'ordre d'adaptation est le suivant L'ordre d'adaptation est le suivant - du télescope à l'appareil photo :
1. le correcteur lui-même - la bague moletée se trouve sur le côté de la bague de distance rouge.
2. la bague de distance rouge
3. l'adaptateur de transition vers M48
Raccordement de la caméra :
Le TSFLAT25Del offre deux possibilités de raccordement de la caméra :
♦ Un filetage femelle M63x1 se trouve directement sur le correcteur. La distance de travail généreuse de ce filetage est de 85 mm. Vous disposez donc de suffisamment de place pour des accessoires tels que des roues à filtres, des guidages hors axe et bien plus encore.
♦ Un adaptateur de conversion vers M48x0,75 est également inclus dans l'étendue de la livraison. La distance de travail de ce filetage est exactement de 55 mm. C'est parfait pour attacher des caméras DSLR (anneau en T + caméra seulement) ou des caméras astro. L'adaptateur est utile si l'appareil photo doit être connecté directement au correcteur.
Le correcteur convient aux télescopes suivants et aux télescopes ayant une longueur focale et un rapport focal similaires :
A partir d'une longueur focale de 700 mm, la distance de travail de 55 mm du filetage M48 avec le tube d'extension M63 s'applique.
- Réfracteurs TS-Optiques ED avec une longueur focale d'au moins 700 mm
- TS-Optiques PHOTOLINE apos avec une longueur focale d'au moins 700 mm
- Tous les autres réfracteurs avec une longueur focale d'au moins 700 mm
- Télescopes RC de TS-Optics ou Astro Tech avec une ouverture de 10" ou plus
- Réfracteurs d'une longueur focale comprise entre 600 et 700 mm : la distance de travail est augmentée de 5 mm.
- Réfracteurs entre 500 mm et 600 mm de longueur focale : la distance de travail est augmentée de 10 mm
- Pour les réfracteurs ayant une longueur focale encore plus courte, nous recommandons d'autres correcteurs.
Caractéristiques générales en un coup d'œil:
- Connexion côté télescope : filetage M63x1 (mâle)
- Raccordement côté caméra : filetage M48x0,75 (mâle) et filetage M63x1 (femelle)
- Distances de travail : 55 mm à partir du filetage extérieur M48x0,75 et 73 mm (si l'extension M63 est supprimée)
- Distance de travail maximale par rapport au filetage intérieur M63x1 : 85 mm - espace suffisant pour presque toutes les adaptations

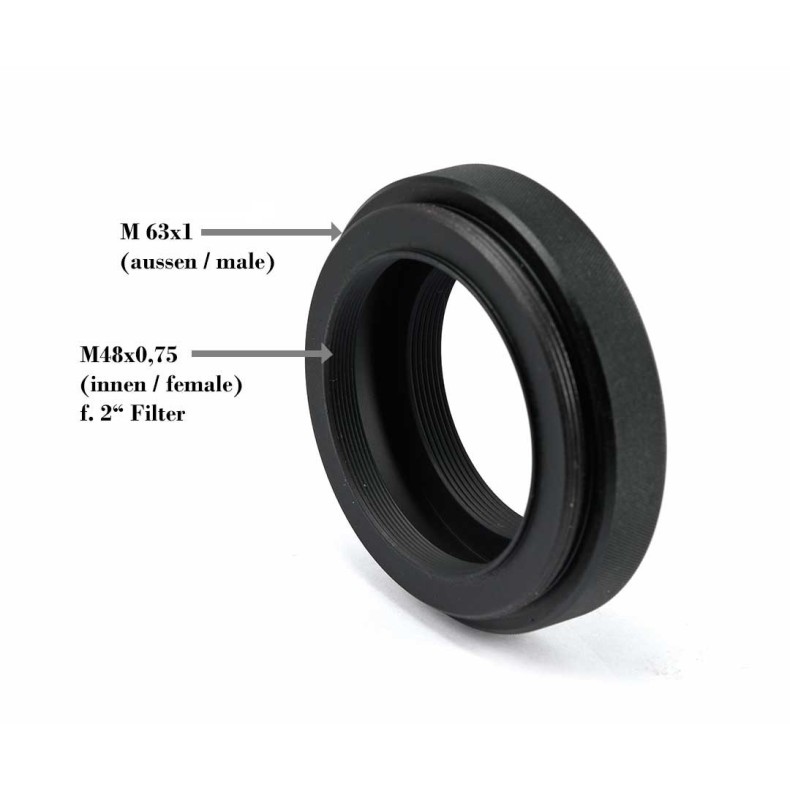

- Filetage de filtre M48x0,75 pour l'utilisation de filtres de nébuleuse de 2" dans l'adaptateur de caméra
- Le correcteur ne modifie pas la longueur focale - facteur 1,0
- La position du plan focal de la lunette reste inchangée.
- Champ d'image entièrement éclairé et corrigé : 45 mm format plein cadre.
- Le correcteur convient également aux télescopes RC d'Astro Tech, TS, GSO, ...
Caractéristiques techniques:
- Modèle : Dispositif d'aplanissement TS PhotoLine 1.0
- Connexion côté télescope : filetage M63x1 (mâle)
- Connexion 1 du côté de la caméra : filetage M63x1 (femelle) - distance de travail 85 mm
- Connexion 2 du côté de la caméra : filetage M48x0,75 (mâle) - distance de travail 55 mm et 73 mm
- Champ entièrement éclairé : 45 mm
- Nombre d'éléments : 2 lentilles
- Facteur : 1,0 - pas de changement de longueur focale dans le plan focal
- Traitement : Multicoating
- Diamètre du boîtier : 69 mm
- Longueur : 70 mm sans filetage mâle
Lentille d'aplatissement TS-Optique 1.0x pour réfracteurs et capteurs plein cadre - Connexion M63x1
