Bague d'extension variable M42 Kepler

Bague d'extension variable M42 Kepler.

Les bagues-allonges M42 de Kepler vous permettent d'obtenir le débattement nécessaire à une mise au point précise propre aux différents réducteurs/correcteurs.

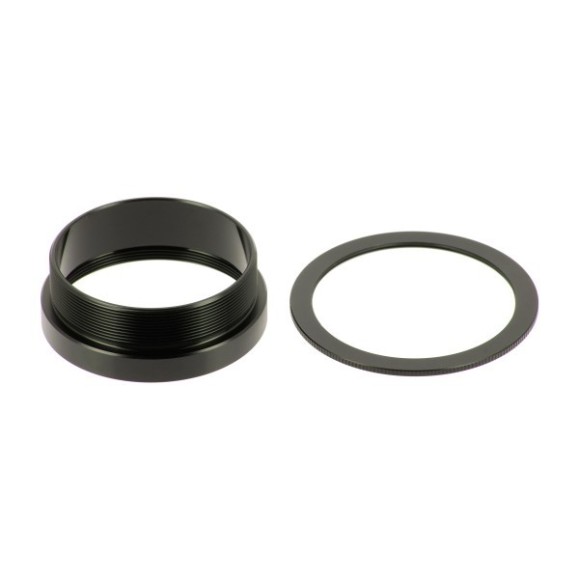

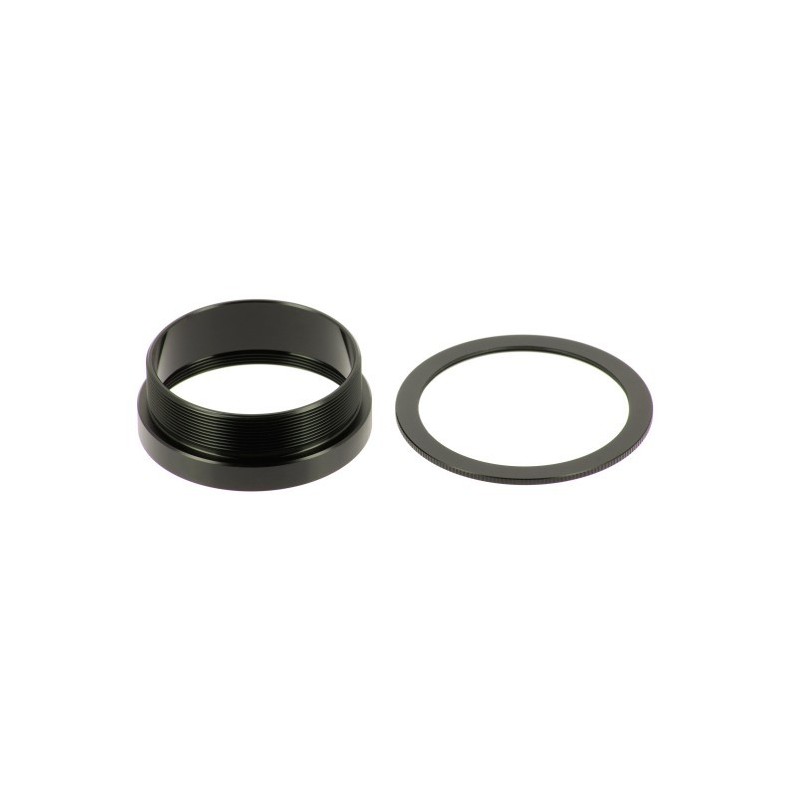

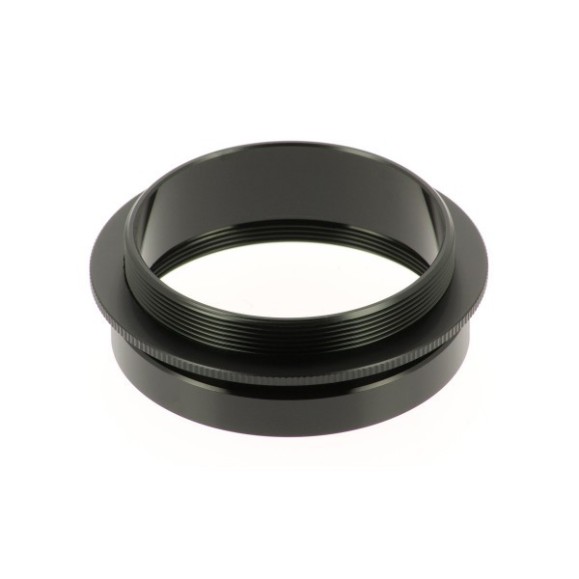

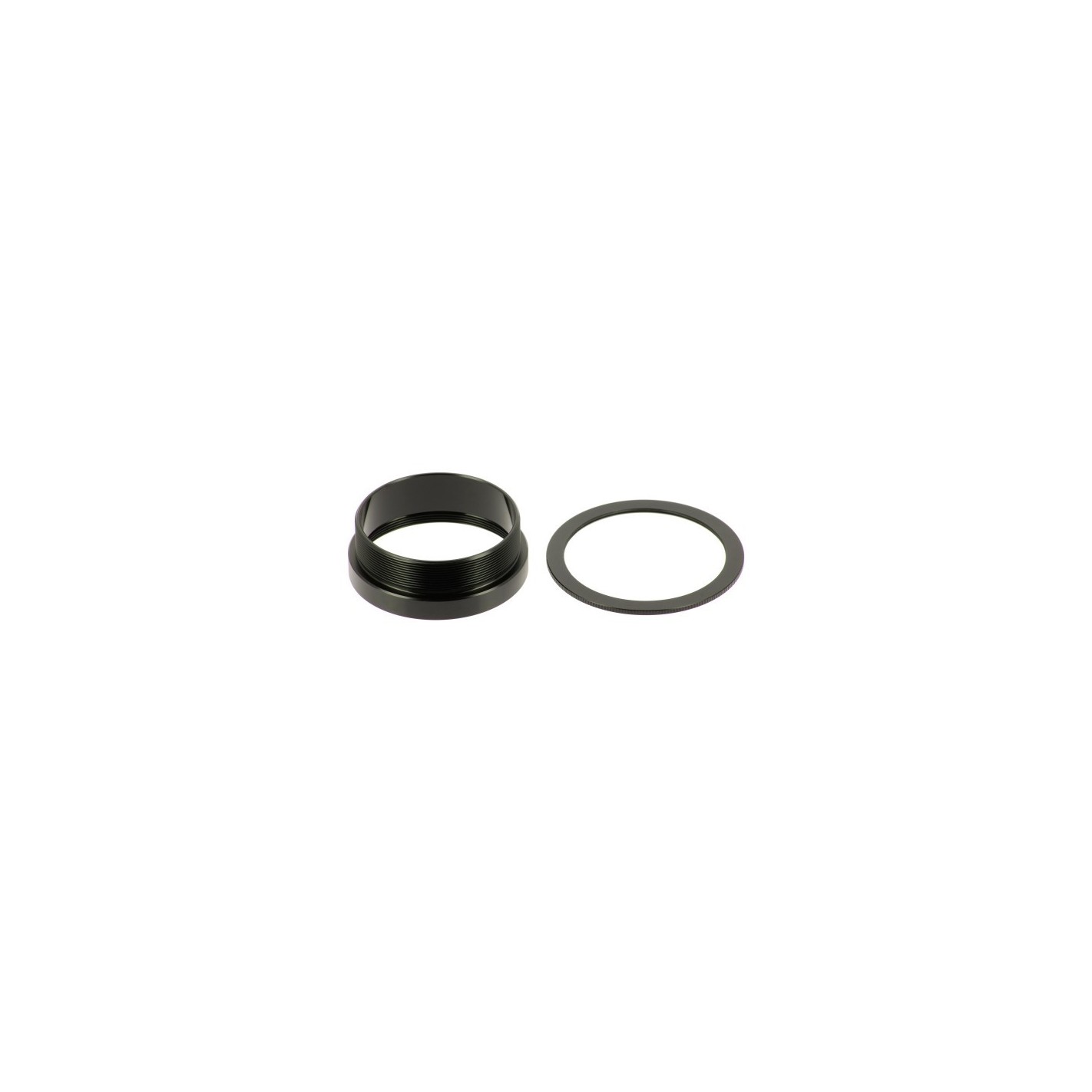

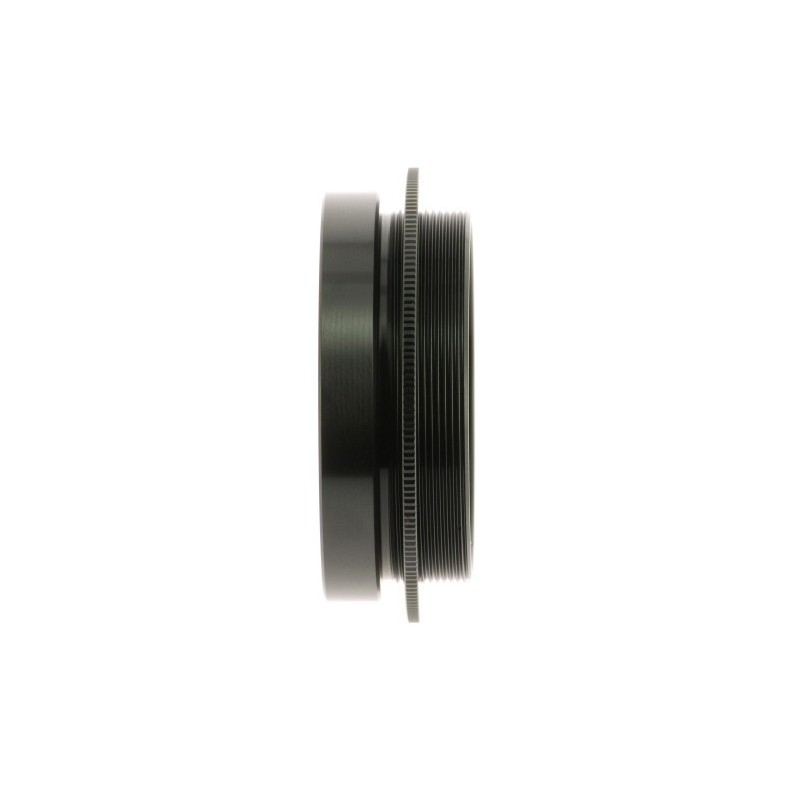

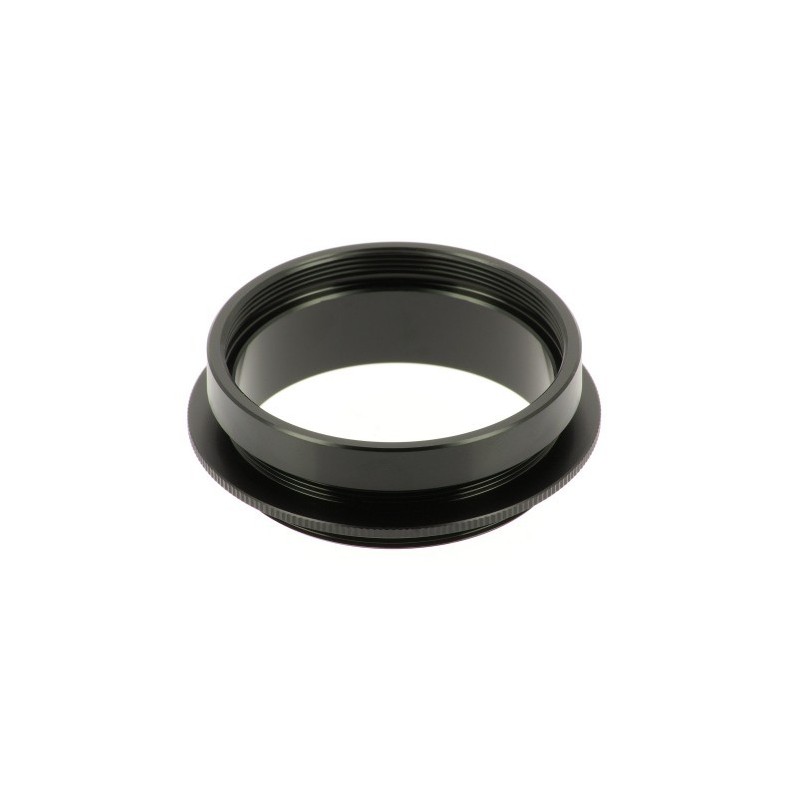

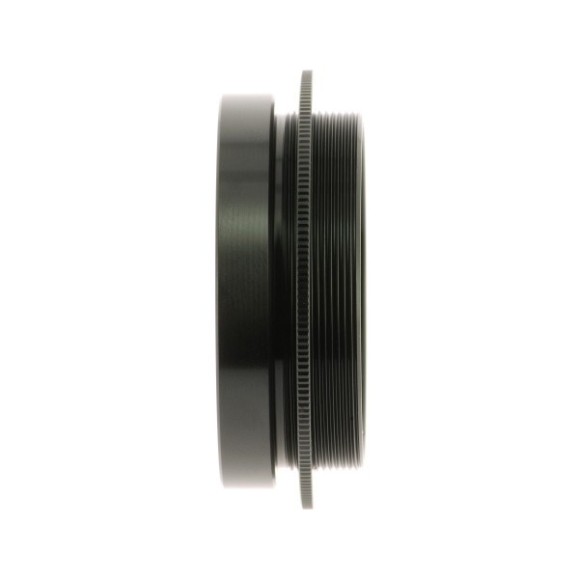

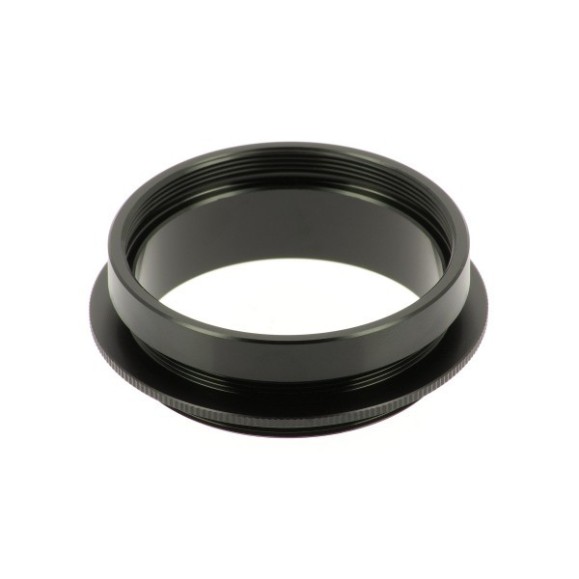

Cette bague allonge variable est composée de 2 éléments : une bague allonge classique avec filetage en T et une contre-bague. La longueur de la sortie du filetage en T (M42x0,75) est de 10 mm, qui est vissée contre la bague (épaisseur 1 mm). Ce dispositif permet une extension variable de 0 mm (sans la contre-bague) à 5 mm (avec la contre-bague et en laissant une profondeur de vissage de la bague femelle de 4 mm par sécurité).

Si la bague femelle a une profondeur de filetage maximale de 5 mm, la course ne peut varier que de 2 à 3 mm, juste assez pour obtenir la mise au point optimale derrière un correcteur ou un réducteur optique, mais dans ce cas il faudra tenir compte de la longueur de filetage restante lors du montage.

Cette bague peut donc servir de bague de réglage intermédiaire dans un montage à filetage en T composé de plusieurs extensions ; elle permettra un réglage très fin de la longueur pour obtenir la mise au point idéale. Si possible, la bague ne doit pas être placée en position finale afin de minimiser le risque de basculement.

Attention : cette bague n'est pas recommandée dans les montages comportant des capteurs photographiques de grande taille, en raison du risque de basculement qu'elle peut provoquer. En effet, la contre bague ne constitue pas un point d'appui parfaitement perpendiculaire à l'axe optique et peut donc provoquer un désalignement du capteur par rapport à l'axe optique.

• Type d'entrée mécanique : filetage en T femelle (M42x0,75)
• Type de sortie mécanique : filetage en T mâle (M42x0,75)
• Epaisseur : 0 à 5 mm
