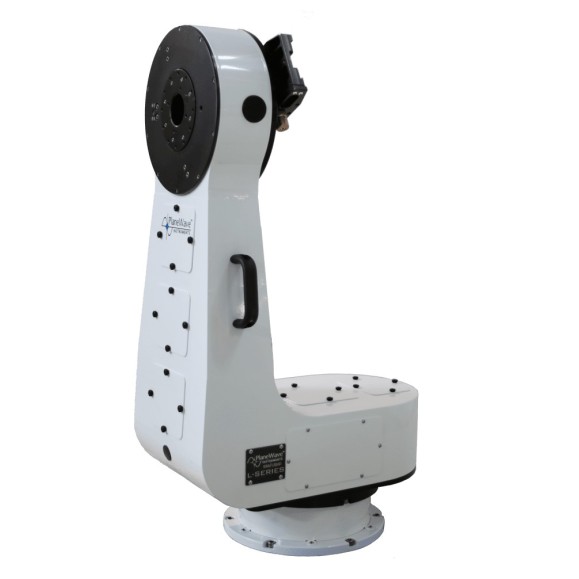

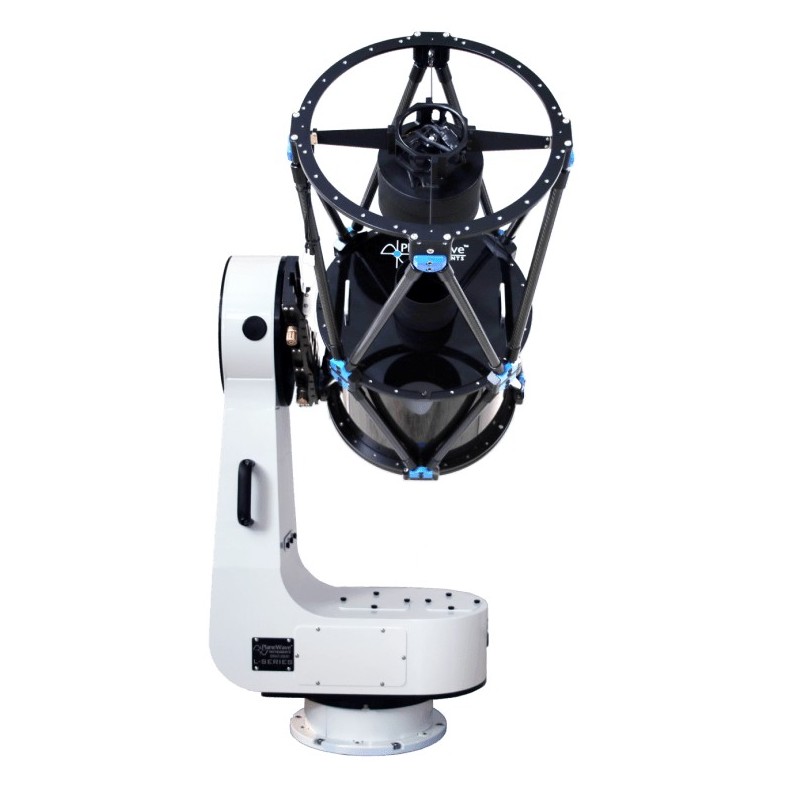

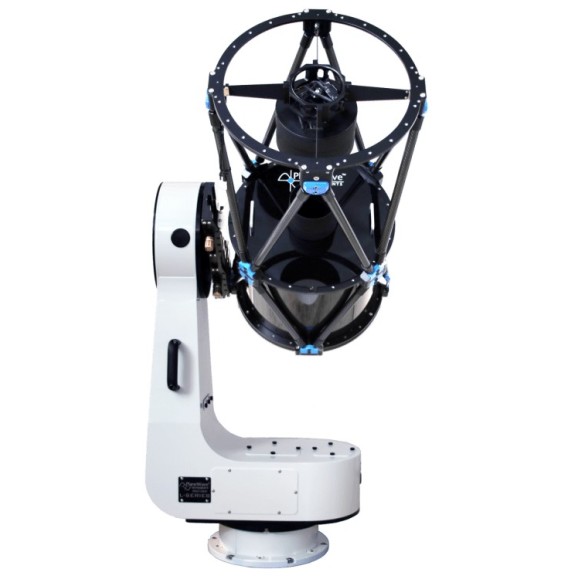

PlaneWave Instruments L-350 DIRECT DRIVE Mount
LE PRIX COMPREND DÉJÀ LA BOÎTE DE TRANSPORT EN BOIS QUI EST INDISPENSABLE POUR UN ENVOI EN TOUTE SÉCURITÉ. RÉFÉRENCE #1323503
PlaneWave Instruments est fier de présenter son nouveau système de montage à entraînement direct de la série L. Il est offert en configuration Alt-Az ou équatoriale. La série L se décline en trois modèles : le L-350 capable de supporter 100 livres, le L-500 conçu pour le CDK17/20 qui peut supporter une charge utile de plus de 200 livres, et le L-600 qui est idéal pour le CDK17/20 qui peut supporter une charge utile de plus de 200 livres. Le L-600 est idéal pour le CDK24 et peut supporter jusqu'à 300 livres. Tous les supports sont conçus et fabriqués par PlaneWave Instruments avec un jeu et des erreurs périodiques nuls, un mouvement pratiquement silencieux et des vitesses de rotation allant jusqu'à 50 degrés par seconde.
La série L :
allie polyvalence, simplicité et prix abordable en combinant toute la technologie de nos télescopes de classe observatoire dans une monture compacte et autonome. Dans sa configuration Alt/Az, elle est considérablement plus compacte que son homologue équatoriale, ce qui permet de loger un télescope plus grand dans un boîtier plus petit. Contrairement aux montures équatoriales allemandes traditionnelles, il n'y a pas de virages méridiens à prendre en compte ni de grands contrepoids saillants qui pourraient constituer un danger dans un observatoire public. Alt / Az est plus intuitif à utiliser et aucun alignement polaire n'est nécessaire. De plus, c'est ainsi que les professionnels procèdent ! Pour plus de flexibilité, les montures de la série L peuvent être installées en mode Alt/Az ou en mode équatorial avec l'attachement de coin optionnel.
Caractéristiques de la monture L-350:
- Capacité de charge de 45 kg (100 lb)
- Moteurs à entraînement direct sur chaque axe pour un mouvement souple, rapide et pratiquement silencieux du télescope
- Vitesse de rotation allant jusqu'à 50 degrés par seconde
- Encodeurs haute résolution sur chaque axe pour un positionnement précis
- Retour d'information nul
- Erreur périodique nulle
- Logiciel de modélisation de monture PointXP
- Électronique fermée
- Câblage de montage traversant
- Système de montage
- Type Monture Alt-Azimuth / Equatoriale à entraînement direct
- Poids 50 kg (110 lbs)
- Capacité de charge max. Capacité de charge 100 lbs (45 kg)
- Plage de latitude de 0 à 90 degrés, hémisphères nord et sud
- Gestion des câbles Les câbles de l'équipement peuvent être acheminés à travers le support
- Système de contrôle
- Électronique de commande Interface PlaneWave Commande de télescope à deux axes
- Interface utilisateur Logiciel de commande PlaneWave Interface 4 (PWI4) avec logiciel de modélisation de monture PointXP intégré
- Capteurs de démarrage Des capteurs de position de démarrage sont inclus pour permettre à la monture de trouver sa position d'origine à la mise sous tension.
- Vitesse de réponse 20 degrés par seconde (standard) ; 50 degrés par seconde (maximum), pour les deux axes
- L'alimentation électrique accepte les tensions de 120 à 240 VAC. Fourni avec un adaptateur d'alimentation régulé 120 VAC 15A IEC Type B.
- Contrôle du mouvement
- Commande de moteur Système de commande de moteur sans balai de qualité industrielle et électronique embarquée
- Moteur : moteurs triphasés à entraînement direct, à couple axial et à flux, pour l'azimut et l'altitude
- Codeur : anneau codeur d'azimut et d'altitude de 152 mm en acier inoxydable avec lecture intégrée sur les axes d'azimut et d'altitude. 18 880 000 comptes par tour (résolution de 0,069 seconde d'arc).
- Couple moteur Environ 20 ft-lbs en continu ; 50 ft-lbs en crête
- Électronique d'entraînement Entraînements de moteurs sans balais de qualité industrielle pour chaque axe avec une carte d'interface conçue sur mesure
- Interface logicielle de commande de télescope PlaneWave (PWI4). Incorpore le logiciel de modélisation de monture PointXP de Dave Rowe. Tous les systèmes sont compatibles avec la norme ASCOM.
- Performances du système
- Précision du pointage
- Précision de visée
- 2 secondes d'arc à vitesse sidérale
- Précision de suivi
- 0,3 seconde d'arc sur une période de 5 minutes à vitesse sidérale
- Fréquence naturelle du système 10 Hz ou plus
