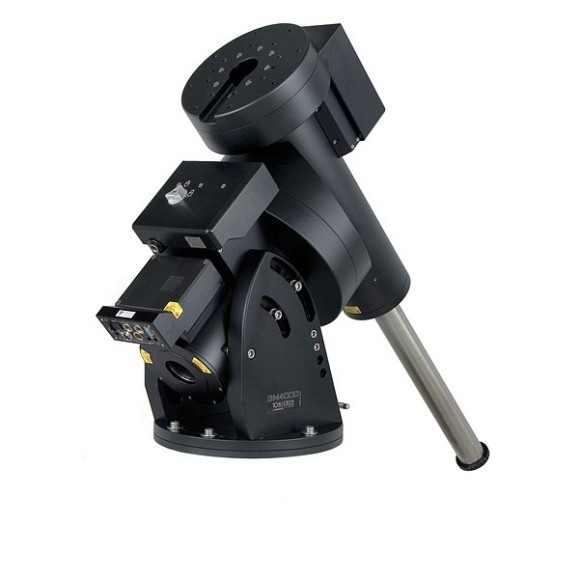

Monture 10Micron GM 4000 HPS II
Les montures 10MICRON HPS sont rapides et font partie des montures les plus précises du marché. Elles sont de taille plus réduite que leurs prédécesseurs QCI et sont conçues dans un souci de portabilité. Les montures 10MICRON HPS ont une précision équivalente à celle des montures à entraînement direct car elles intègrent un système de codeurs de haute précision dans leurs axes.
Les montures 10MICRON GM4000 HPS II sont l'une des montures ayant la plus grande capacité de charge du marché, avec 150 kg (bien que nos techniciens de Telescopiomania ne recommandent pas de dépasser 125 kg), idéale pour les observatoires professionnels et avec un excellent rapport qualité-prix.
La monture 10MICRON GM4000 HPS II peut être utilisée avec des tubes de grand diamètre offrant la possibilité de dépasser le méridien à 30º sans aucun problème. Et si elle est utilisée avec des tubes de plus petit diamètre, elle peut même aller au-delà du méridien jusqu'à l'horizon. Cette capacité le rend particulièrement adapté aux applications robotiques et à l'astrophotographie à longue exposition.
La monture 10MICRON GM4000 HPS II offre également une caractéristique très élégante : tous les câbles peuvent passer par l'axe polaire de la monture. De cette façon, tous les câbles du CCD, du focuser, etc. peuvent passer à travers l'axe polaire sans pendre avec le risque d'enchevêtrement.
CARACTÉRISTIQUES MÉCANIQUES
- Capacité de charge maximale : 150 kg
- Capacité de charge optimale : 125 kg
- unité technologique de positionnement et de suivi de haute précision
- Précision de visée
- Précision de suivi de +/- 1" - sans autoguidage supplémentaire - grâce aux encodeurs directs intégrés à chaque axe.
- Vitesse de réponse : 0,5°/s - convient pour le suivi de satellites
- Câble central à travers le support
- Absence de vibrations de résonance causées par des oscillations à haute fréquence, car il n'y a pas d'entraînement direct
- Chaleur extrêmement faible par rapport à un entraînement direct, donc non perceptible.
CARACTÉRISTIQUES ÉLECTRONIQUES
- Une électronique intelligente à bord ! Un processeur AMD fonctionne avec un firmware Linux sophistiqué, permettant des fonctions autonomes qui, autrement, devraient être connectées à un PC
- Fonctionnement en mode autonome (avec contrôleur portable) ou avec un PC
- Entièrement en réseau, interface LAN intégrée, contrôlable via Internet
- Entièrement préprogrammable, le fonctionnement robotique est possible grâce aux limites de mouvement, aux capteurs de position et à la commutation marche/arrêt télécommandée
- Entrée d'autoguidage séparée
- Possibilité de connecter un module GPS
SPÉCIFICATIONS TECHNIQUES
AxesDEC / AR
- Diamètre de l'axe AR : 85 mm.
- Matériau de construction : acier allié
- Diamètre de l'arbre DEC : 80 mm.
- Matériau de construction : acier allié
- Roulements à rouleaux coniques diamètre : 130 mm multiples
- L'arbre a des trous de 60 et 65 mm pour permettre l'insertion de câbles de connexion pour le contrôle des caméras CCD, des roues à filtres, des concentrateurs électriques, etc.
- Réducteurs à roue et vis sans fin AR / DEC
- AR Ø 330 mm Bronze - 430 dents
- DEC Ø 244 mm Bronze - 315 dents
- Engrenages à vis sans fin - Ø 32 mm en acier allié trempé. Système de contrôle du jeu pour la rectification avec contrôle automatique
Système de contrôle
- QCI CONTROL SYSTEM Vitesse de guidage 0,5 x vitesse de rotation
- Vitesse de chute 10°/s
- Précision de suivi ± 1" typique sans PEC
Moteurs
- Servomoteurs AC sans balais FIS-24V
- Consommation électrique 1,5 A à la vitesse sidérale, 5 A max
Dimensions
- Hauteur totale (avec axe polaire incliné à 45°) : environ 800 mm
- Largeur (diamètre de la plaque de base) : 360 mm
- Longueur (sans axe de contrepoids) : environ 750 mm
