Série B-510La série OPTIKA Le B-510 est un microscope de routine avancé, ultramoderne et idéal pour des analyses efficaces en lumière transmise. Il a été soigneusement conçu en tenant compte de tous les aspects pertinents pour l'utilisateur.Cette série offre des opérations conviviales, une robustesse, une durabilité et une excellente résolution, fournissant des images nettes et contrastées grâce à l'impressionnante optique IOS W-PLAN, l'optique à correction infinie (IOS) constitue le meilleur choix économique pour un contraste et une résolution élevés, répondant à toutes les exigences des laboratoires qui ont besoin d'une optique de routine de bonne qualité et sont conçues pour garantir une planéité de champ allant jusqu'à FN 22. Le système Köhler complet optimise le trajet optique du microscope pour produire un contraste élevé de l'échantillon et une lumière brillante homogène, réduisant ainsi les artefacts de l'image, tandis que la source d'éclairage X-LED3 unique et à la pointe de la technologie garantit un éclairage correct et homogène de votre échantillon, avec une consommation d'énergie incroyablement faible et une durée de vie très longue.Avec les systèmes d'observation multi-têtes, jusqu'à 5 personnes/collègues peuvent observer la même image sur le B-510 ;Idéal pour l'enseignement et la formation des étudiants, en particulier dans le domaine médical.L'observateur principal et les observateurs supplémentaires bénéficieront de conditions d'éclairage extrêmement homogènes, avec un pointeur tricolore à intensité réglable pour mettre en évidence les points d'intérêt.Réflexions :L'éclairage :L'éclairage en fond clair transmis est l'une des méthodes d'observation les plus utilisées en microscopie optique. Il est idéal pour les échantillons fixés, colorés ou d'autres types d'échantillons qui présentent une forte absorption naturelle de la lumière visible.La série B-510 est équipée d'un illuminateur de champ clair à LED X-LED3 à haute efficacité pour obtenir les meilleurs résultats lors de l'utilisation de cette technique.Obtenez des images brillantes, une fidélité des couleurs améliorée, une température de couleur blanche pure, une consommation d'énergie incroyablement faible et une durée de vie plus longue grâce à la technologie X-LED exclusive, capable de doubler l'intensité lumineuse pour des performances inégalées.Des économies d'argent et d'énergie significatives grâce à des consommations d'énergie incroyablement faibles qui vous permettent de réduire vos factures d'électricité de 90 % !Optique :
- Têtes trinoculaires avec un numéro de champ de 22 mm.
- Système optique à l'infini disponible (IOS)
- Condenseur entièrement focalisable pour un contrôle précis de la lumière.
- Objectifs IOS W-PLAN, ouvertures numériques élevées
- Optique planachromatique avec plus de 90 % de champ plat
- Correction optique importante, faible courbure et distorsion de champ.
Meilleure résolution, couleur et contraste avec l'éclairage Köhler.La série B-510 est équipée du système Köhler, qui optimise le trajet optique du microscope pour produire un contraste élevé de l'échantillon et une lumière brillante homogène, en réduisant les artefacts d'image, les reflets et le flare. De cette manière, vous contrôlez totalement l'ouverture de l'éclairage pour obtenir le meilleur compromis entre la résolution et le contraste et pour améliorer la profondeur de champ.Mécanique :La scène sans fermeture éclair a été conçue avec un mécanisme à courroie qui permet un mouvement fluide sans aucune partie saillante.Cette conception vous offre une solution plus compacte et réduit le risque de blessure après avoir accidentellement heurté l'étagère avec les mains.
- Positionnement ergonomique des commandes principales.
- Pièces mécaniques à longue durée de vie, plate-forme mobile sans châssis
- Système d'éclairage sans entretien
- Améliorer la productivité, réduire la fatigue
- Augmente la précision et la qualité du travail.
- Facilement transportable, avec une poignée confortable
B-510 Science des matériaux (MET)La série OPTIKA Le B-510 est idéal pour les besoins de mesure, les applications de contrôle de la qualité, l'inspection dans une variété de domaines, y compris les processus de fabrication, le soudage et la science des matériaux.Avec un champ de vision de 22 mm, les microscopes B-510 pour la science des matériaux sont équipés d'un accessoire métallurgique et d'une source d'éclairage X-LED8 unique et ultramoderne en tant qu'éclairage réfléchi ;lorsqu'elle est incluse, la lumière transmise est réalisée par une source lumineuse X-LED3.L'éclairage oblique ouvre de nouveaux horizons en révélant même les détails les plus fins, qui peuvent être difficiles à distinguer lors de l'utilisation des techniques conventionnelles en fond clair, avec un contraste exceptionnel et une clarté significative.Les objectifs IOS W-PLAN MET et NCG (sans lamelles) sont spécialement conçus pour la microscopie sans lamelles, tandis que le diaphragme de Köhler optimise le trajet optique du microscope pour produire un contraste élevé de l'échantillon et une lumière brillante homogène, réduisant ainsi les artefacts de l'image.La microscopie à lumière réfléchie est la méthode d'observation des échantillons qui restent opaques même lorsqu'ils sont broyés sur une épaisseur de quelques microns.La gamme de spécimens entrant dans cette catégorie comprend les métaux, les minéraux, les céramiques, les polymères, les semi-conducteurs (silicium brut, plaquettes et circuits intégrés), le carbone, les plastiques, les peintures, le papier, le bois, le cuir et une grande variété de matériaux spécifiques.SCIENCE DES MATÉRIAUX / MÉTALLOGRAPHIELa microscopie à lumière réfléchie est la méthode d'observation des échantillons qui restent opaques même lorsqu'ils sont broyés sur une épaisseur de quelques microns.L'éventail des spécimens entrant dans cette catégorie est incroyablement large et comprend la plupart des métaux, des minéraux, des céramiques, de nombreux polymères, des semi-conducteurs (silicium brut, plaquettes et circuits intégrés), du carbone, des plastiques, des peintures, du papier, du bois, du cuir, des inclusions de verre, ainsi qu'une grande variété de matériaux spécifiques.Améliorer les aspects les plus importants de l'expertise en microscopieLES IMAGES PRINCIPALES PROVIENNENT D'UNE OPTIQUE IMPRESSIONNANTE
- Têtes trinoculaires avec un numéro de champ de 22 mm.
- Système optique à l'infini disponible (IOS)
- Condenseur entièrement focalisable pour un contrôle précis de la lumière.
L'OPTIQUE DE LABORATOIRE
- Objectifs IOS W-PLAN, ouvertures numériques élevées
- Optique planachromatique avec plus de 90 % de champ plat
- Correction optique importante, faible courbure et distorsion de champ.

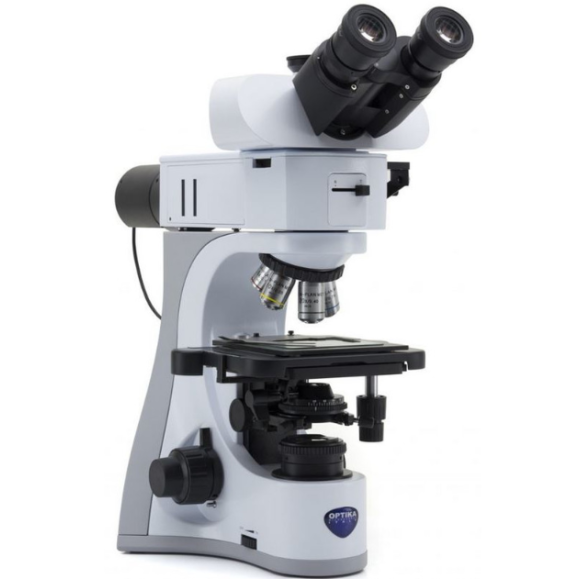

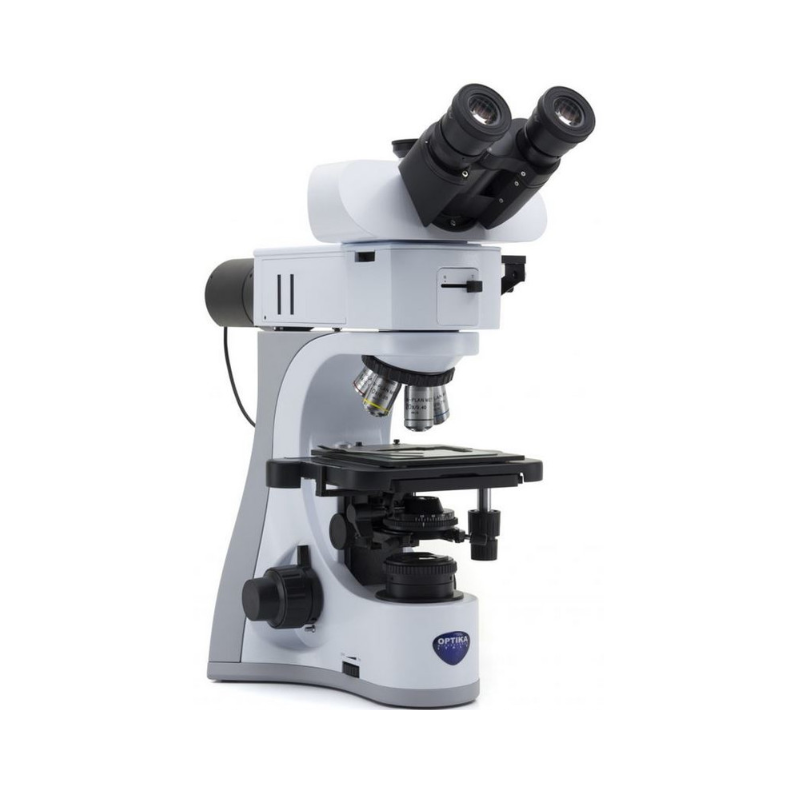

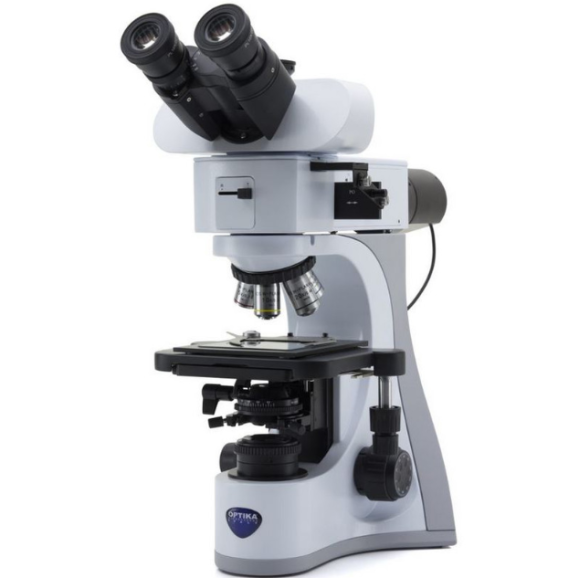

MÉTHODES D'AMÉLIORATION DU CONTRASTE AVEC UN ÉCLAIRAGE ET DES OUVERTURES OBLIQUESL'éclairage oblique, également connu sous le nom de fond noir simple, est considéré comme une alternative à la technique du fond noir, sauf qu'au lieu d'utiliser des lentilles dédiées au fond noir, le système utilise les mêmes lentilles de fond clair et l'échantillon est éclairé à partir d'un "rideau" mobile qui a pour tâche de moduler la lumière oblique ;Ce faisant, la lumière n'est perçue que d'un point de vue différent, ce qui génère un effet de pseudo-champ sombre.Modèle : B-510METRMicroscope trinoculaire à fond clair avec objectifs IOS W-PLAN MET, platine mobile sans crémaillère et attachement métallurgique combinant l'unique X-LED³ comme éclairage transmis et X-LED8 comme éclairage incident.Les objectifs NCG (sans glissement) sont spécialement conçus pour la microscopie sans glissement, idéale pour les échantillons métallographiques et autres échantillons opaques.Modèle : B-510METRTypologieMICROSCOPIE DE ROUTINEDescription :Microscope de laboratoire pour les applications de routine et de recherche.Structure en fonte très stable et ergonomique pour l'observation en lumière transmise et en épiscopie.Modes d'observation
- Campo Claro
- Polarisation simple
- Éclairage oblique (lumière incidente).
Eclairage:Lumière transmise :
- X-LED3
- Contrôle de l'intensité lumineuse à l'aide d'un bouton situé sur le côté gauche du cadre.
- Puissance des LED : 3,6 W, comparable à une lampe halogène de 50 W
- Température de couleur : 6 300 K
- Durée de vie des LED : > 65 000 heures
- Système d'éclairage Köhler avec diaphragme de champ.
Incident lumineux :
- X-LED8 avec LED blanche
- Contrôle de l'intensité lumineuse à l'aide d'un bouton situé sur le côté gauche du cadre.
- Puissance des LED : 8 W, comparable à une lampe halogène de 100 W
- Température de couleur : 6 300 K
- Durée de vie des LED : > 50 000 heures.
- Alimentation externe : Entrée 100-240 Vac 50-60 Hz / Sortie 6 Vdc 2,5 A.
- Puissance maximale requise : 13 W.
- Système d'éclairage Köhler avec diaphragmes de champ et d'ouverture, centrable
- Système d'éclairage oblique pour le contraste du relief.
Focus :
- Mécanisme coaxial de mise au point grossière et fine (gradué, 0,002 mm)
- butée supérieure, pour éviter tout contact entre l'objectif et l'échantillon
- Bouton plat de mise au point fine sur le côté droit
- Tension réglable de la molette de mise au point grossière.
Scénario :
- Double couche avec plate-forme coulissante mécanique.
- taille 233x147mm
- Gamme de mouvements XY 78 x 54 mm
- Entraînement par courroie dans le sens des X.
- Echelle Vernier sur deux axes, précision 0,1 mm.
- Couche de verre pour le maintien des échantillons.
Muserola :Quintuple revolver, rotation sur roulement à billes.Tête :
- Tête d'observation trinoculaire
- inclinaison de 30
- rotation sur 360
- Réglage dioptrique sur l'oculaire gauche (+- 5 dioptries).
- Réglage interpupillaire 50 - 75 mm
- Port photo fixe, rapport 50/50.
Oculaires
- Prévoir un champ extra large
- PL 10x/22
- Point de vue élevé
- Objectifs
- Système optique corrigé à l'infini IOS.
- - IOS W-PLAN MET 5x/0.12, WD 15.5 mm
- - IOS W-PLAN MET 10x/0.25, WD 10 mm
- - IOS W-PLAN MET 20x/0,40, WD 5,8 mm
- - IOS W-PLAN MET 50x/0,75, WD 0,32 mm
- Toutes les lentilles sont traitées anti-fongique.
Condensateur
- Condenseur pliant et coulissant,
- ND 0,2/0,9,
- Avec système de centrage.
Dimensions
- HAUTEUR : 505 millimètres
- LARGEUR : 270 mm
- Profondeur : 550 mm
- POIDS : 12,5 kilos
accessoires inclus
- Filtres et analyseurs polarisants.
- Manuel d'instruction
- Housse de protection incluse.
