Description de l'Epsilon-180ED

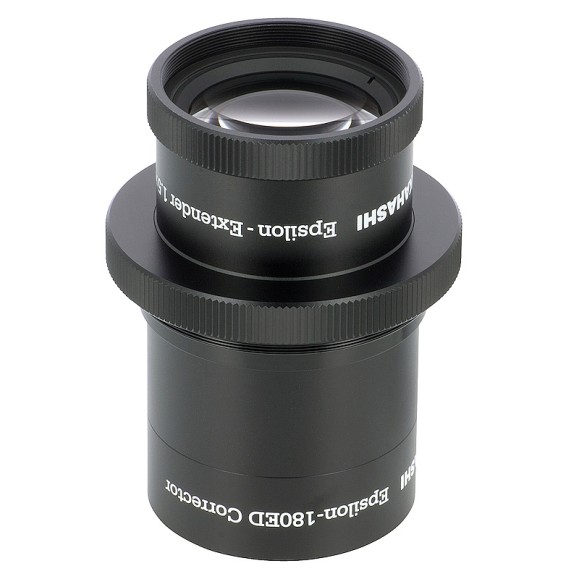

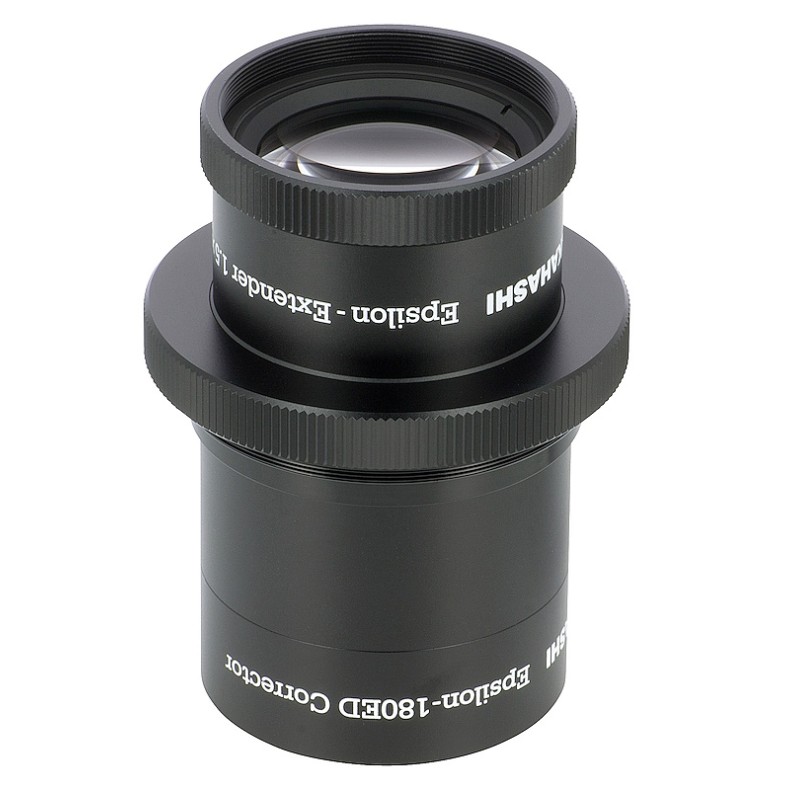

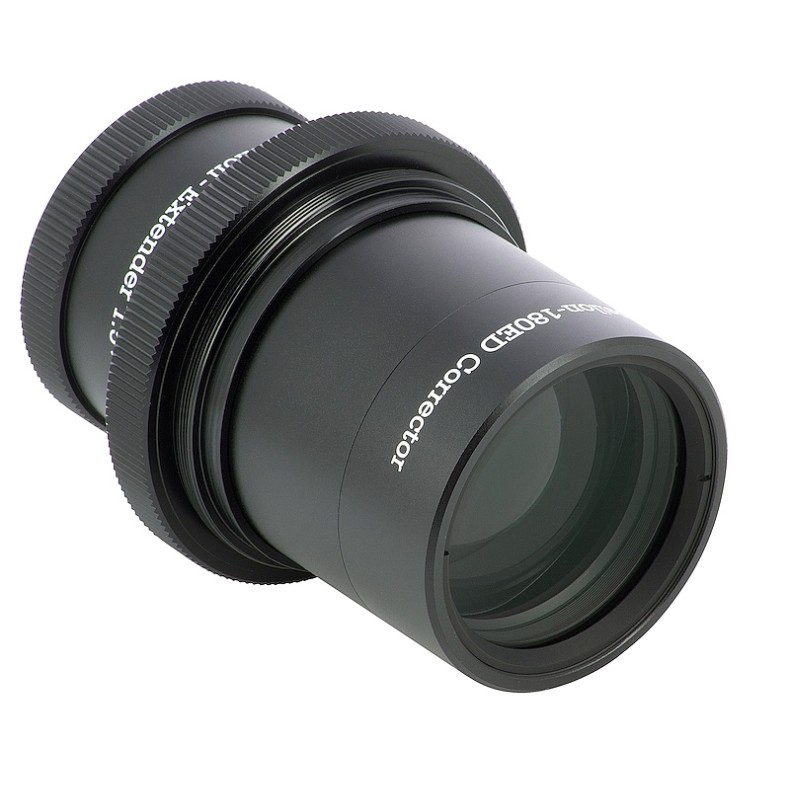

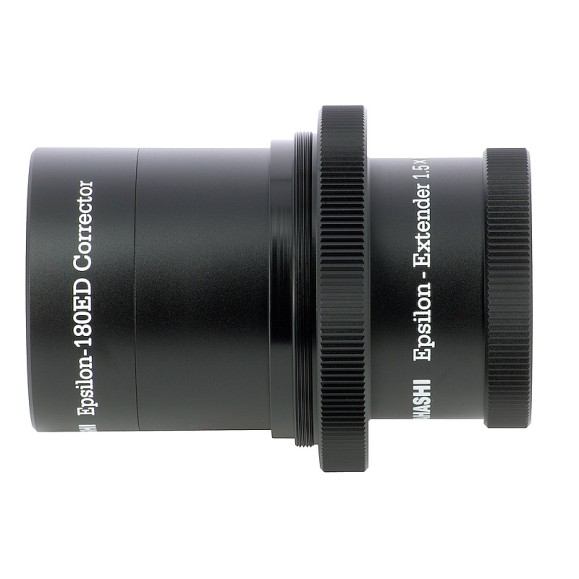

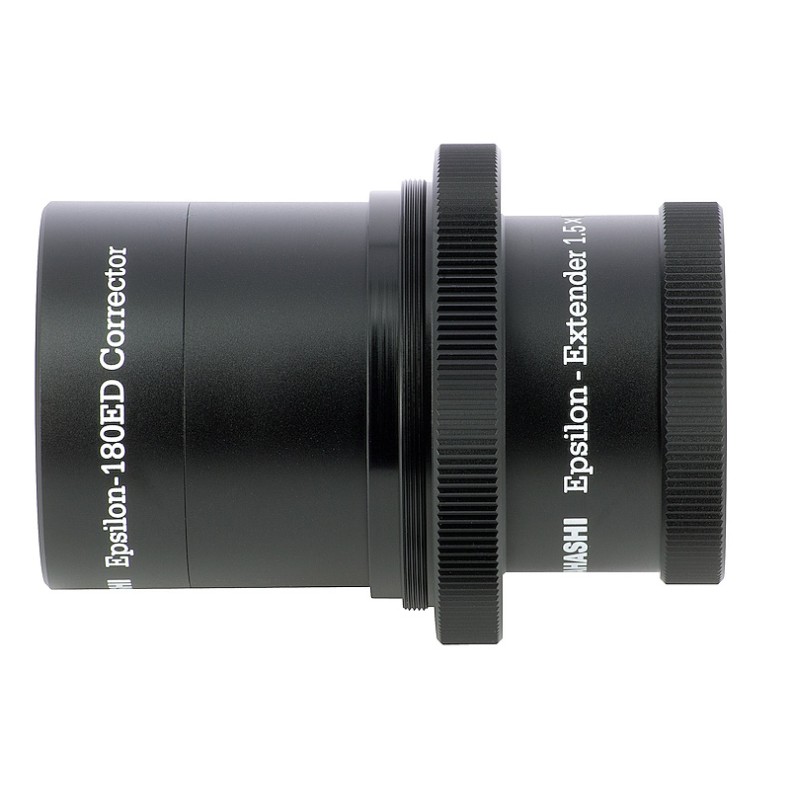

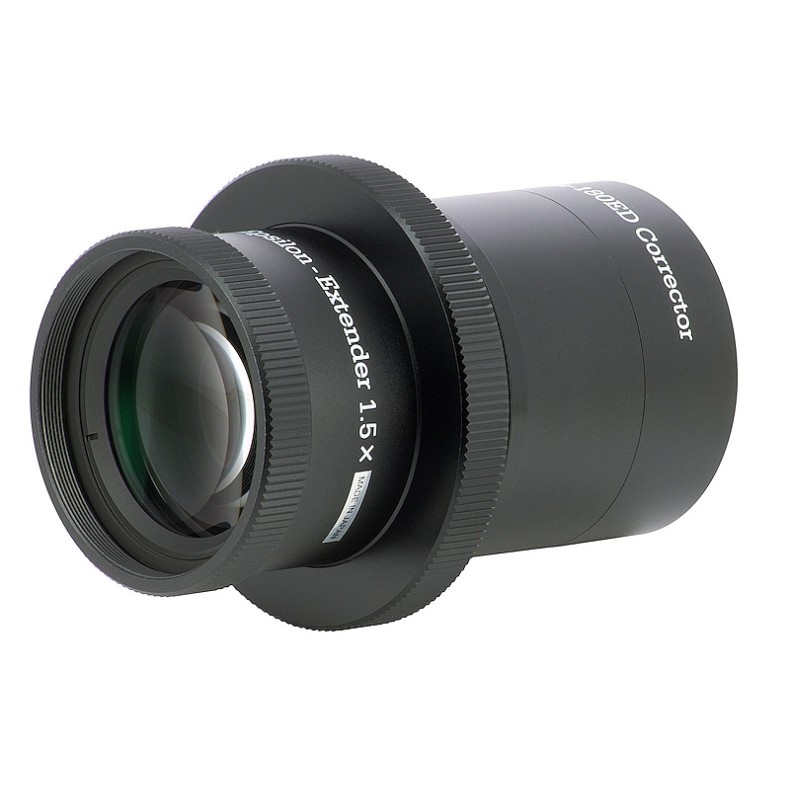

Takahashi Pour les utilisateurs de l'Epsilon-180ED qui souhaitent photographier à des longueurs focales plus longues que le 500mm natif, nous proposons un extenseur 1,5x. La longueur focale passe à 770mm et le rapport d'ouverture à F/4,3. Takahashi La longueur focale passe à 770mm et le rapport d'ouverture à F/4.3. Ce prolongateur est spécifique à la formule optique newtonienne hyperbolique de l'Epsilon-180ED ; il ne peut être utilisé sur aucun autre télescope.
Il comprend 7 lentilles, réparties en 5 groupes. La coma est entièrement corrigée dans un cercle d'image de 44 mm de diamètre couvrant l'ensemble du format plein cadre. Comme le montre le diagramme de points, la tache de diffraction mesure 2 microns au centre du champ et 5 microns à la périphérie.
Takahashi L'ε-Extender E-180ED peut être utilisé à la fois à des fins visuelles et photographiques ; voir le schéma du système pour les montages. La connexion d'entrée mécanique est un filetage mâle M68 x 0,75. La sortie est de type M54 x 0,75 femelle. Takahashi Le montage d'un appareil photo est simple, avec l'ajout d'un anneau en T à grand champ spécifique à la marque de l'appareil photo. Bien que possible, l'utilisation de filtres 2" (avec filetage M48) enfilés dans le prolongateur n'est pas recommandée. Ils risquent de provoquer des reflets inesthétiques. En outre, en raison de la construction du prolongateur, il n'est plus possible de visser ces filtres dans l'anneau en T à grand champ, comme c'est habituellement le cas. Par conséquent, les filtres doivent être fixés directement sur l'appareil photo (sous la forme d'un clip placé directement devant le capteur) ou sur une roue à filtres dans le cas d'un appareil photo.
Caractéristiques optiques
Longueur focale : 770 mm
Rapport focal : F/4.3
Diamètre du cercle d'image : 44 mm
Distance de l'arrière-plan métallique : 56,2 mm
Takahashi Télescope : Epsilon-180ED
Caractéristiques mécaniques
Conception : 7 lentilles (5 groupes)
Connexion d'entrée : filetage mâle M68x0,75
Connexion de sortie : filetage femelle M54x075
Backfocus : 45,2 mm
Diamètre mécanique : 78,5 mm
Longueur totale : 105,5 mm
Poids : 550 g
Takahashi Schéma du filetage et position du point focal du prolongateur ε 1,5x E-180ED
Diagrammes en pointillés
Takahashi Diagrammes de points du télescope Epsilon-180ED avec le prolongateur ε 1.5x E-180ED
