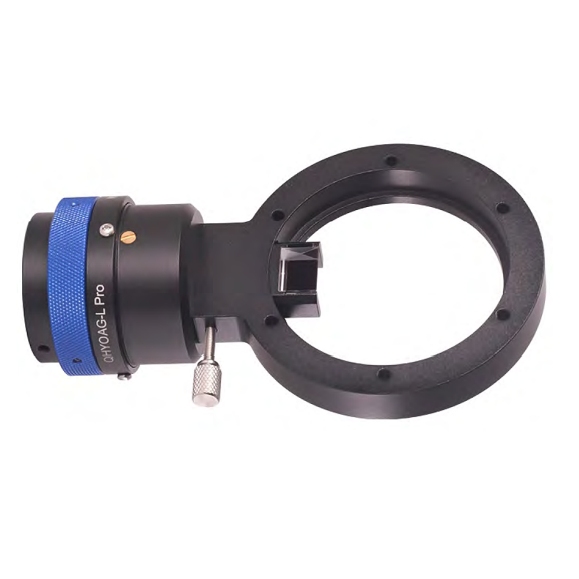

Modèle de guide hors axe QHY QHYOAG-L Pro

QHYOAG comprend un focalisateur hélicoïdal de précision de 1,25 pouce qui prend en charge nos caméras QHY5II et QHY5III. Le processus de mise au point est pratique. Après la mise au point, vous pouvez verrouiller le mécanisme de mise au point à l'aide de vis à oreilles.

Contrairement aux dispositifs de guidage externes, lors de l'utilisation d'un OAG, la caméra de guidage et la caméra d'imagerie partagent le champ de vision du système optique principal. Si l'OTA de l'utilisateur a une longue distance focale et que l'environnement n'est pas idéal, il y aura souvent moins d'étoiles convenant au guidage dans le FOV.

Une façon d'améliorer les chances de trouver une bonne étoile de guidage est d'utiliser une caméra de guidage dotée d'un plus grand capteur. Par exemple, les caméras de guidage telles que QHY5III174M ou QHY5III585C ont un champ de vision 2 à 4 fois plus grand que celui des caméras plus petites généralement vendues comme caméras de guidage. Ce champ de vision plus large permet naturellement de capturer plus d'étoiles, ce qui résout essentiellement le problème de l'absence ou de la rareté des étoiles disponibles pour guider l'image.

Pour qu'une caméra guide à grand capteur fonctionne au mieux dans un OAG, il faut un prisme suffisamment grand pour permettre l'illumination du grand capteur et éviter un vignettage important. Le nouvel OAG-L Pro utilise un nouveau prisme plus large pour mieux s'adapter aux caméras-guides dotées de plus grands capteurs. La taille du prisme du QHYOAGL standard est d'environ 8 x 8 mm. Le nouveau prisme QHYOAGL Pro est de 10 x 14 mm.

Lorsque le QHY5III174M est connecté à la version précédente du QHYOAGL pour la prise de vue, un vignettage important se produit (image 1, ci-dessous). En revanche, lorsque le QHY5III174M est connecté au nouveau QHYOAGL Pro sur le même système optique, il n'y a qu'un léger assombrissement sur les bords, qui n'affectera pas le guidage nocturne (image 2, ci-dessous).

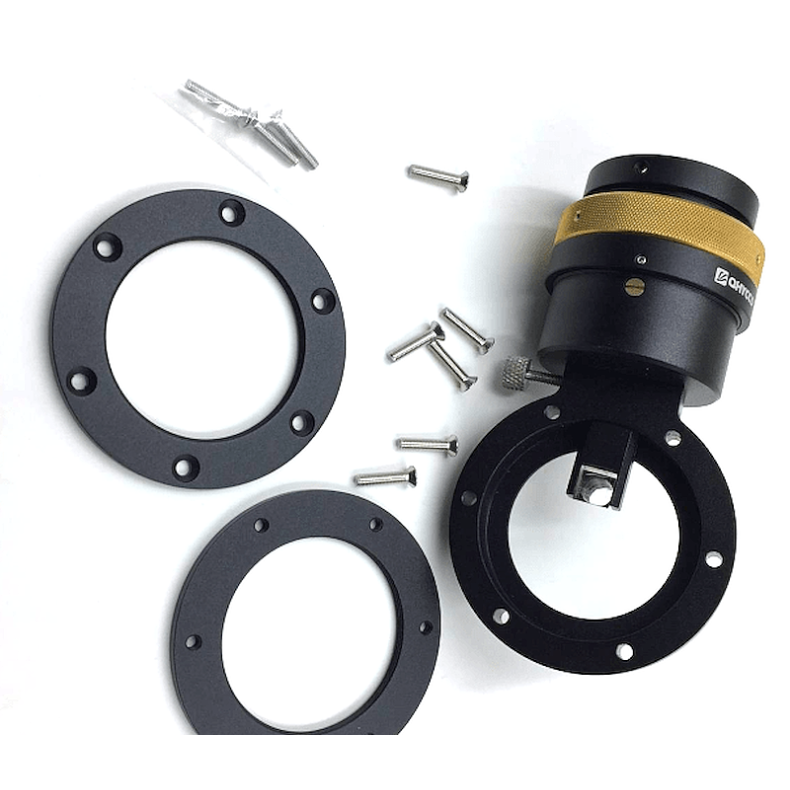

La série QHYOAG est fixée directement à la caméra ou à la roue à filtres au moyen de six vis, ce qui garantit une connexion mécanique solide, parallèle et fiable. En même temps, une variété d'accessoires QHY standard et optionnels peuvent être utilisés pour réaliser une large gamme de combinaisons structurelles.

Le QHYOAGL Pro a la même ouverture que le plastron QHYCFW3XL (62 mm) et peut être directement couplé. QHY fournit également des adaptateurs compatibles pour QHYCFW3L et QHYCFW3M en tant qu'accessoires standard, ce qui rend l'OAG-L Pro compatible avec davantage de roues filtrantes. En même temps, des solutions sont également fournies pour obtenir une longueur focale arrière de 55 mm, voir ci-dessous :

Le QHYOAGL Pro est conçu pour prendre en charge les caméras dotées de capteurs plus grands tels que le QHY461PH, le QHY600 et leurs grands systèmes optiques correspondants. Par conséquent, il ne fournit que des sorties filetées M62 et M54. Pour les systèmes plus petits nécessitant un filetage M48, un nouveau QHYOAGM Pro doté d'un prisme plus grand est en cours de développement et sera disponible sous peu.

QHY OAGL-Pro

Caractéristiques techniques

QHY183M

QHY5III Series

QHY90A

QHY695A

QHY16200A

QHY268M/C

QHY600M/C

QHY294Pro M/C

QHY163M

QHY128C/247C/367C

/QHY168C/410C

QHY16200A

QHY16803

QHY09000

• QHYCFW3-XL
• QHYCFW3M ou QHYCFW3-L avec adaptateur inclus

Accessoires
