Moteur de mise au point Steeldrive II Baader Planetarium
Moteur de focalisation Baader Steeldrive II pour Diamond Steeltrack ® et autres focaliseurs.
Le but du développement du moteur Baader Steeldrive II n'était pas simplement un autre moteur de focalisation, mais une plate-forme complète qui peut être adaptée aux besoins individuels des astronomes amateurs. C'est pourquoi le "cerveau" du Steeldrive II n'est pas situé dans le petit boîtier du moteur, mais dans un contrôleur séparé qui fournit également un clavier pour le contrôle manuel. C'est pourquoile "cerveau" du Steeldrive II n'est pas situé dans le petit boîtier du moteur, mais dans un contrôleur séparé qui fournit également un clavier pour le contrôle manuel.

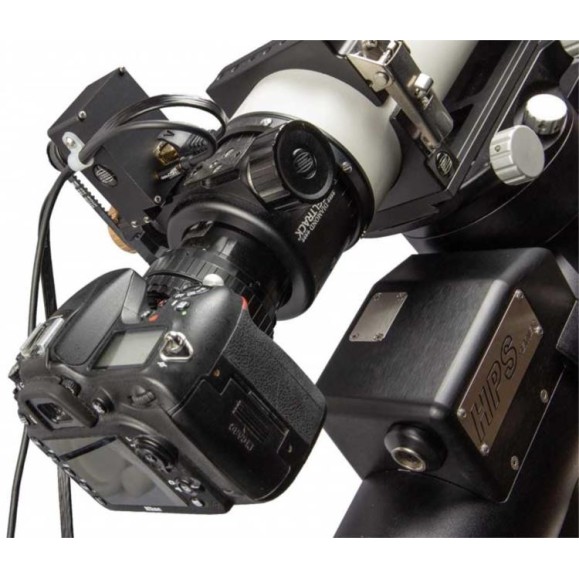

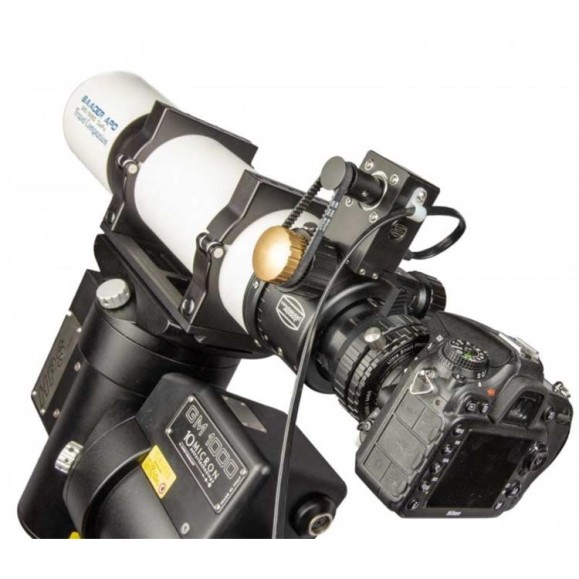

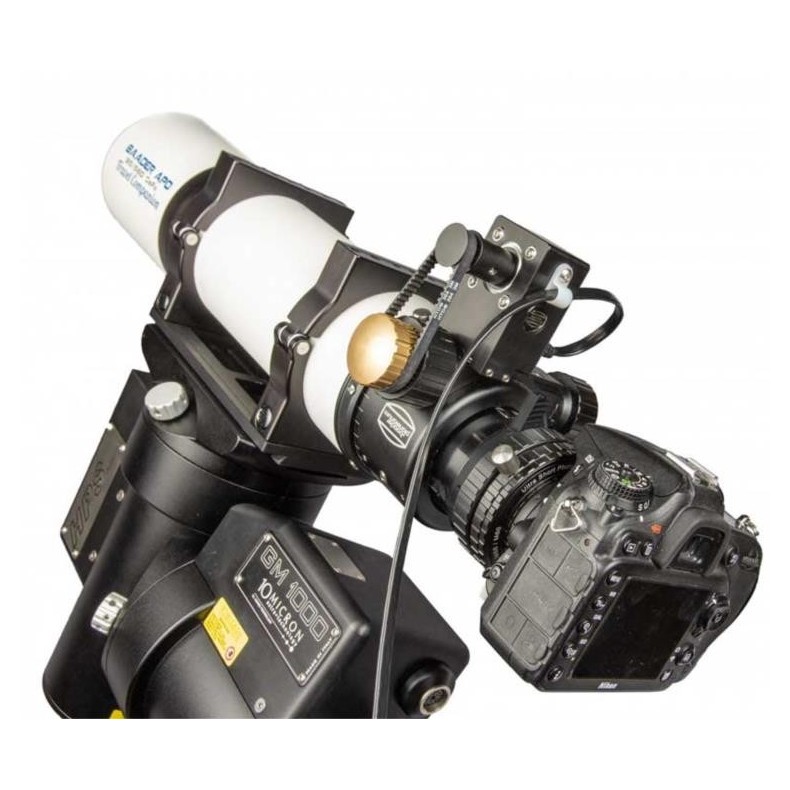

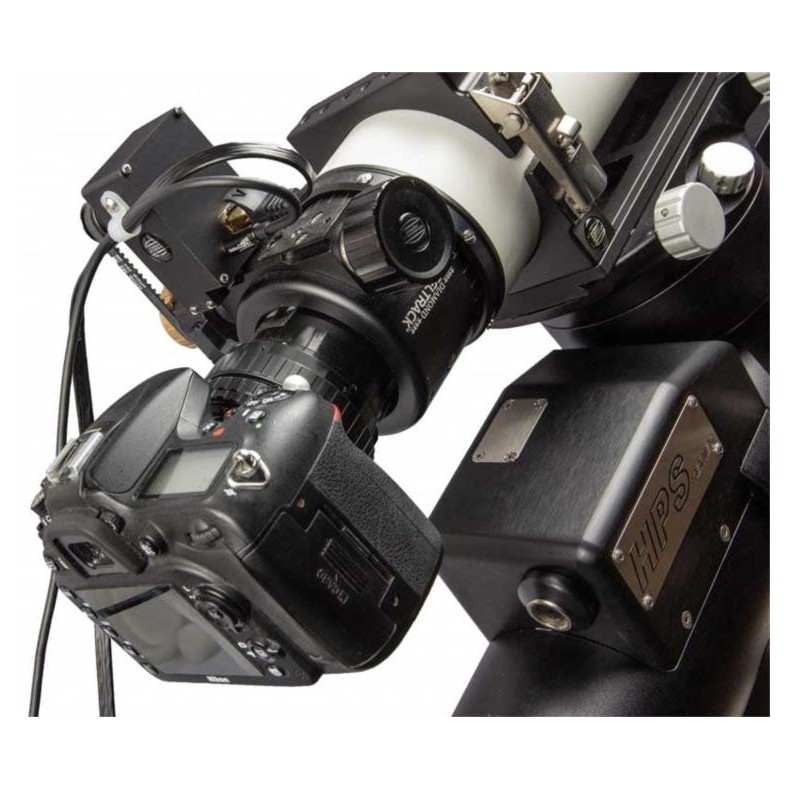

Avec un focalisateur motorisé Steeldrive II, vous pouvez contrôler automatiquement votre focalisateur avec un ordinateur, ainsi qu'utiliser les touches du contrôle manuel pour une mise au point précise et sans vibrations.

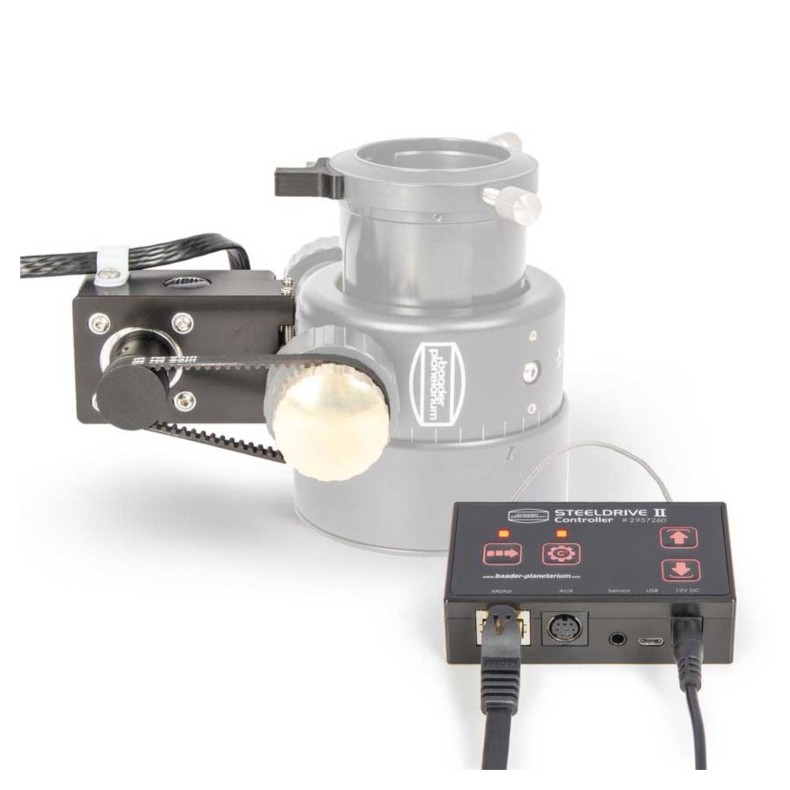

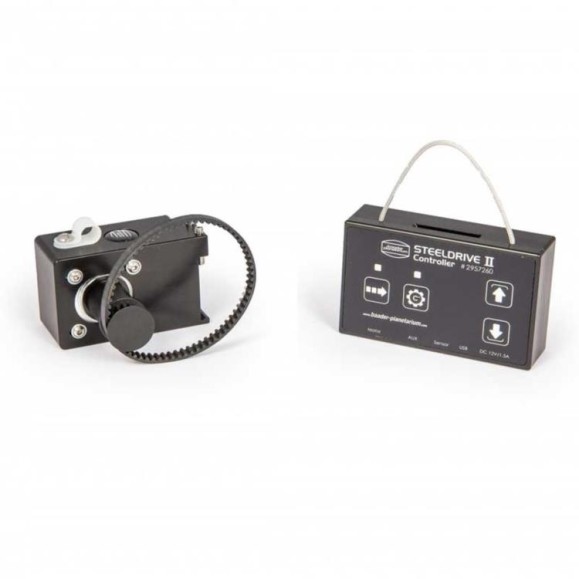

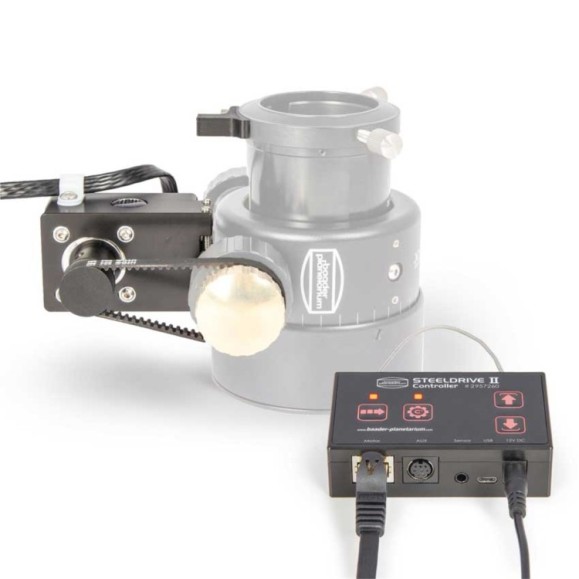

Le Steeldrive II se compose d'une unité moteur, reliée par une courroie crantée à la commande de la focalisation pour un fonctionnement sans jeu, et d'une unité de commande avec électronique, qui fonctionne également comme une commande manuelle. Il est possible de connecter jusqu'à deux capteurs de température en même temps, un dans l'unité moteur et un dans l'unité de commande. Un capteur est fourni avec le kit Steeldrive II pour compenser automatiquement la dérive, en cas de grandes différences de température.
Une unité de commande peut contrôler une unité moteur à la fois, mais vous pouvez utiliser un ordinateur pour contrôler plusieurs contrôleurs en parallèle.
Le moteur est conçu pour se déplacer vers une position mémorisée avec la plus grande précision lorsqu'il est utilisé en conjonction avec le capteur gyroscopique, même s'il doit se déplacer de plusieurs kilogrammes pendant la course complète du focalisateur !

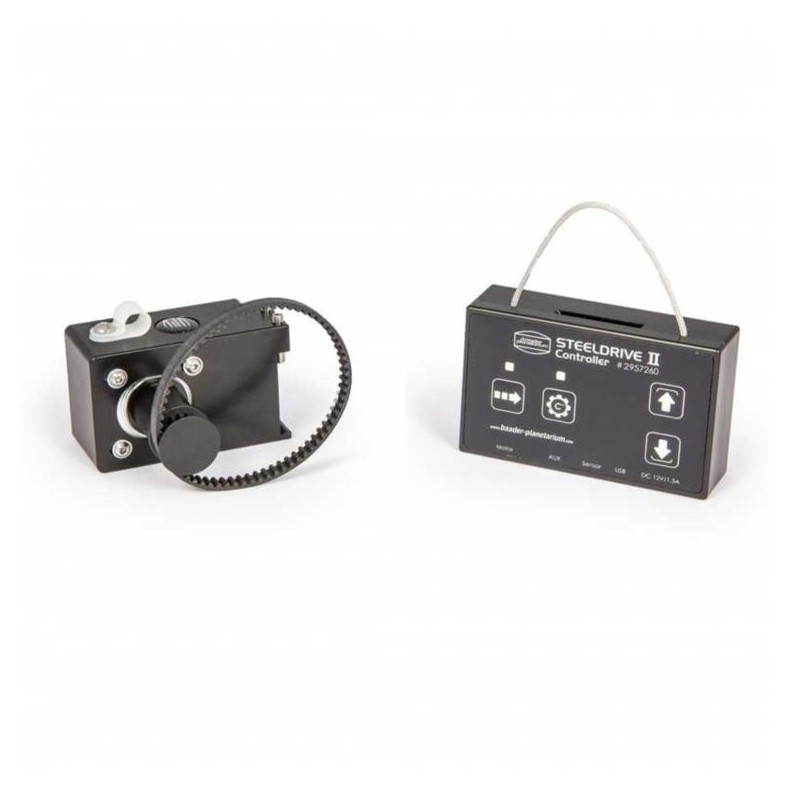

Le focalisateur motorisé Steeldrive II comprend :
Contrôleur Baader Steeldrive Mark II

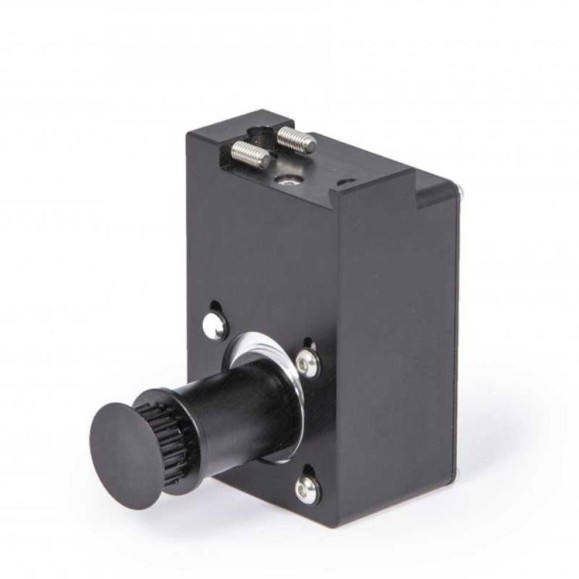

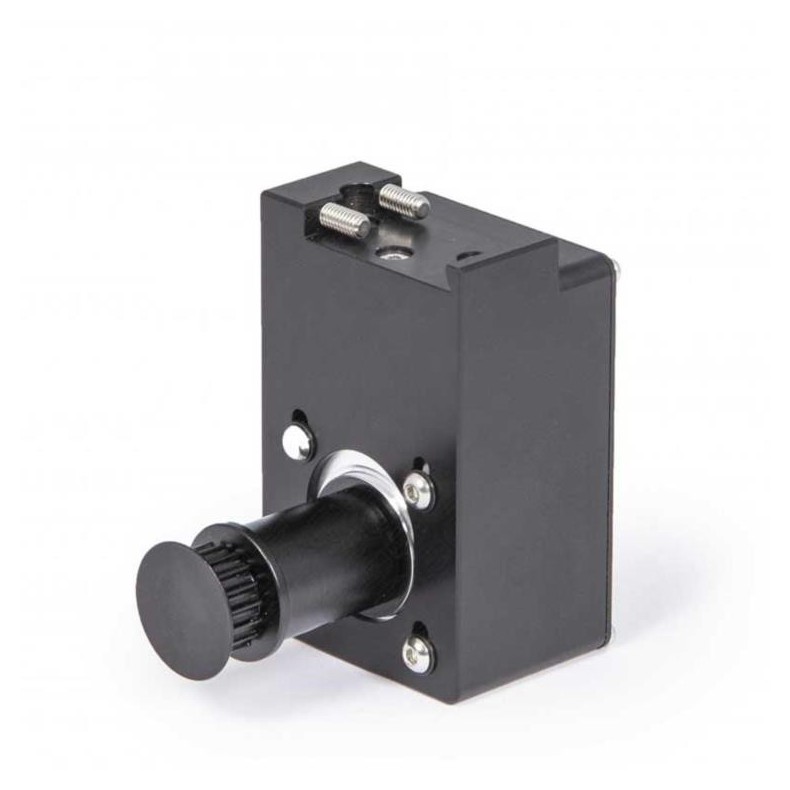

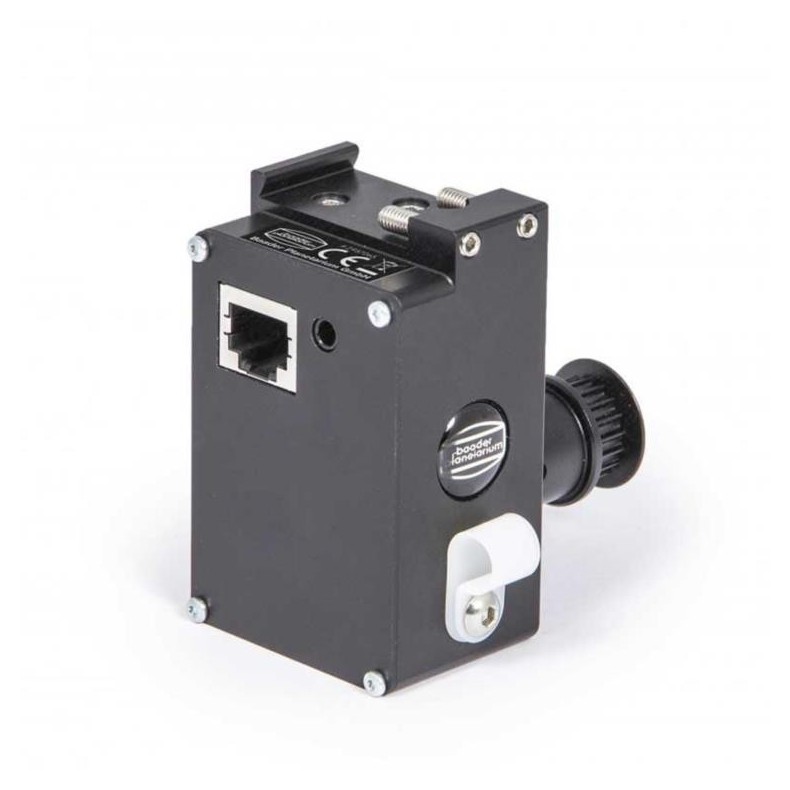

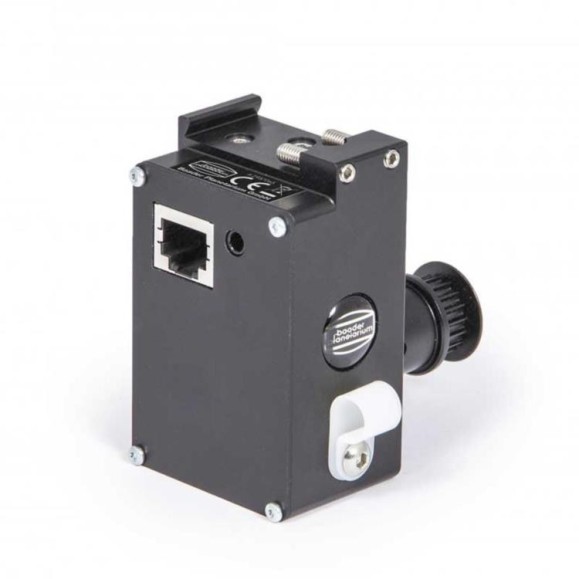

Une unité de moteur avec entraînement par courroie et un câble de connexion de 3 mt de long. Il peut être connecté à tous les Baader Steeltrack ® et Diamond Steeltrack ® focusers.
Un support magnétique imprimé en 3D pour le capteur de référence, qui peut être connecté au focuser. Pour les focalisateurs Diamond Steeltrack ® de Baader, une bague magnétique métallique # 2957264 est disponible comme accessoire.

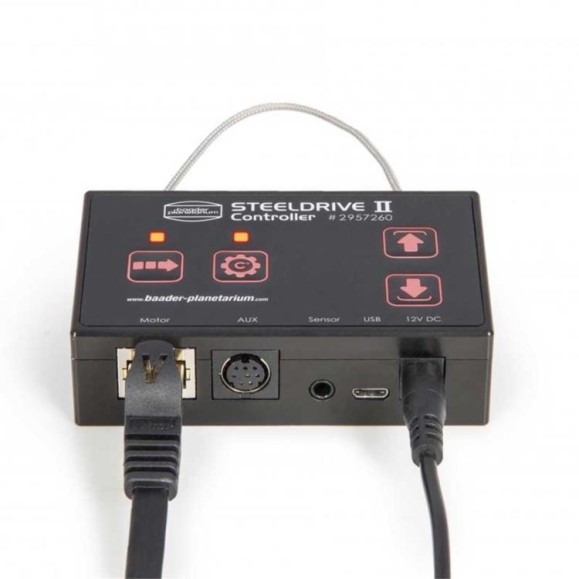

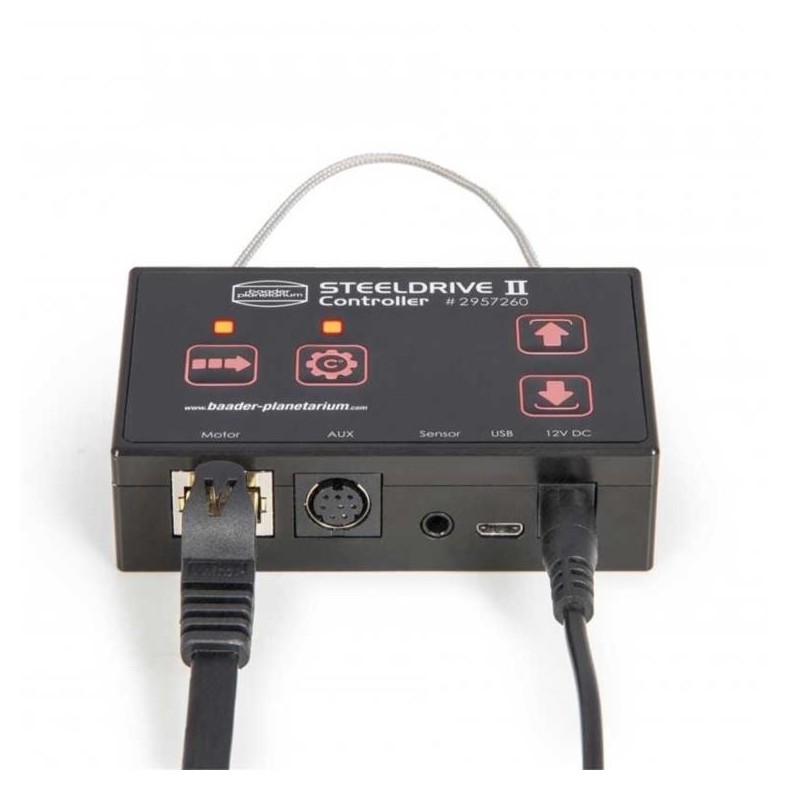

Un contrôleur Steeldrive II avec un fonctionnement intuitif et des touches pour le contrôle manuel, y compris un câble USB de 3 mt
Un capteur de température avec un câble de 1 mt, également compatible avec le contrôle de la protection contre la rosée.
Alimentation 12V / 1.5A, alimentation universelle pour l'UE, la GB et les USA.
Logiciel SteelGO et contrôleur ASCOM pour contrôler plusieurs motorisations avec un PC (à télécharger)
Caractéristiques :
Focalisation de haute précision avec des charges lourdes.

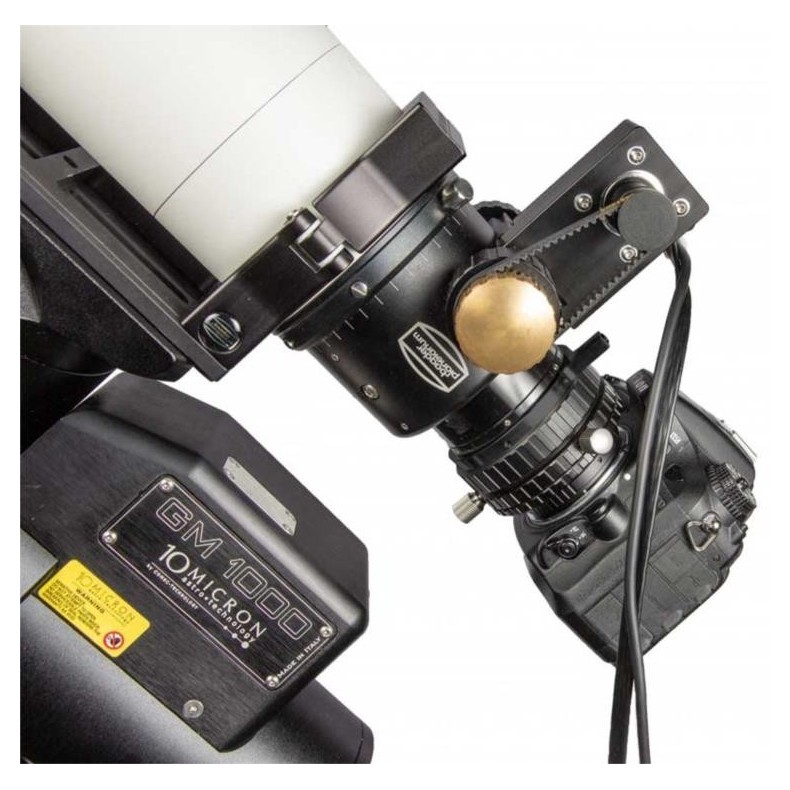

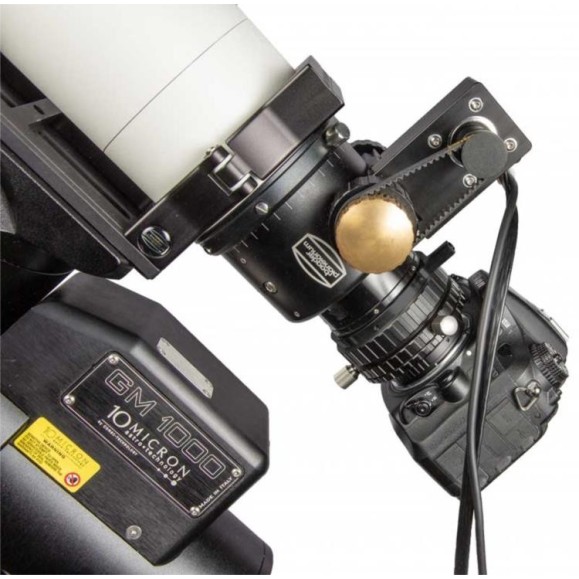

Le moteur pas à pas à couple élevé est connecté directement à la focalisation via une courroie dentée. Cela élimine le jeu (et la cause potentielle de défauts) induit par les réducteurs qui devraient être utilisés avec des moteurs de puissance inférieure. Le Steeldrive II peut déplacer rapidement des charges allant jusqu'à 8 kg avec une grande précision. La résolution de la mise au point est de 2,5 µm.
Fonctionnement intuitif ; la commande manuelle intuitive permet de trouver et d'enregistrer très rapidement le point de mise au point. Plusieurs modes sont disponibles pour déplacer le focuser :
Mode normal : le focuser se déplace pendant qu'une touche est pressée.
Mode shift : chaque pression sur une touche déplace le focuser d'une distance configurable dans le logiciel SteelGo (par exemple 0,1 mm) 0,1 mm).
Mode pas à pas : chaque pression sur une touche déplace le focalisateur le plus petit possible (environ 2,5 micromètres).
Le réglage des limites, l'effacement et la réinitialisation des positions et la (dés)activation du contrôle de la température peuvent également être effectués avec la commande manuelle. Laluminosité du rétroéclairage et des LED d'état est également configurable.
Capteur de mouvement sans contact ; L'unité motrice Steeldrive II est équipée d'un capteur de rotation sans contact (sans usure) (capteur à effet Hall). Il est activé par un aimant relié à la partie mobile de la focale. Il permet un homing précis et une mise au point répétable des positions absolues mémorisées ainsi que la référence de la butée mécanique. Un support simple pour cet aimant est inclus dans le kit et fixé au focalisateur. Pour les focalisateurs Baader Diamond Steeltrack ®, un adaptateur métallique est disponible en option.
Cependant, le Steeldrive II peut également être utilisé sans le capteur d'orientation, car la position absolue est conservée dans un tampon eeprom circulaire persistant. Même en cas de coupure de courant, la position absolue est chargée lorsque le Steeldrive II est redémarré, tant que la focale n'a pas été déplacée à la main.
Compensation de température ; Deux capteurs de température numériques peuvent être utilisés simultanément. L'un peut être connecté au moteur et l'autre à l'unité de commande. Pour la compensation automatique de la température, vous pouvez sélectionner le capteur spécifique à utiliser, ou vous pouvez utiliser la température moyenne des deux capteurs (par exemple, mesurer la température au-dessus et au-dessous du tube du télescope, ou à l'intérieur et à l'extérieur), selon vos besoins. Le facteur de compensation de la température est calculé, par exemple, avec le logiciel SteelGO et peut ensuite être stocké localement dans l'unité de commande Steeldrive II. La période de compensation et le seuil ?T peuvent également être réglés. Lacompensation de température peut également être utilisée en mode de fonctionnement autonome (sans ordinateur connecté).
Sortie d'alimentation PWM 12V / 1A (contrôlable par PID)
Le Steeldrive II est doté d'une sortie d'alimentation 12V / 1A. Elle peut être utilisée avec un câble adaptateur disponible en option à partir du port AUX du contrôleur Steeldrive II pour les appareils de chauffage à condensation courants jusqu'à 10W. La puissance peut être réglée dans le logiciel SteelGo ou vous pouvez régler la température souhaitée pour l'un des capteurs de température. Cela permet d'éviter un réchauffement indésirable du télescope en maintenant le bouclier de rosée juste au-dessus du point de rosée. Ilpeut également être utilisé pour contrôler la température exacte (+/- 0,1°C), par exemple, des filtres optiques.
Fabriqué en Allemagne.
Dans notre atelier, toutes les pièces mécaniques sont fraisées par CNC en aluminium. Les cartes électroniques sont également conçues et fabriquées en Allemagne. Nous n'utilisons que des composants électroniques haut de gamme. Lescartes électroniques sont recouvertes d'un revêtement supplémentaire pour les protéger.
Faible consommation d'énergie
Le courant du moteur est automatiquement réduit pendant qu'il est maintenu. Le Steeldrive II consomme environ 0,7 W.
