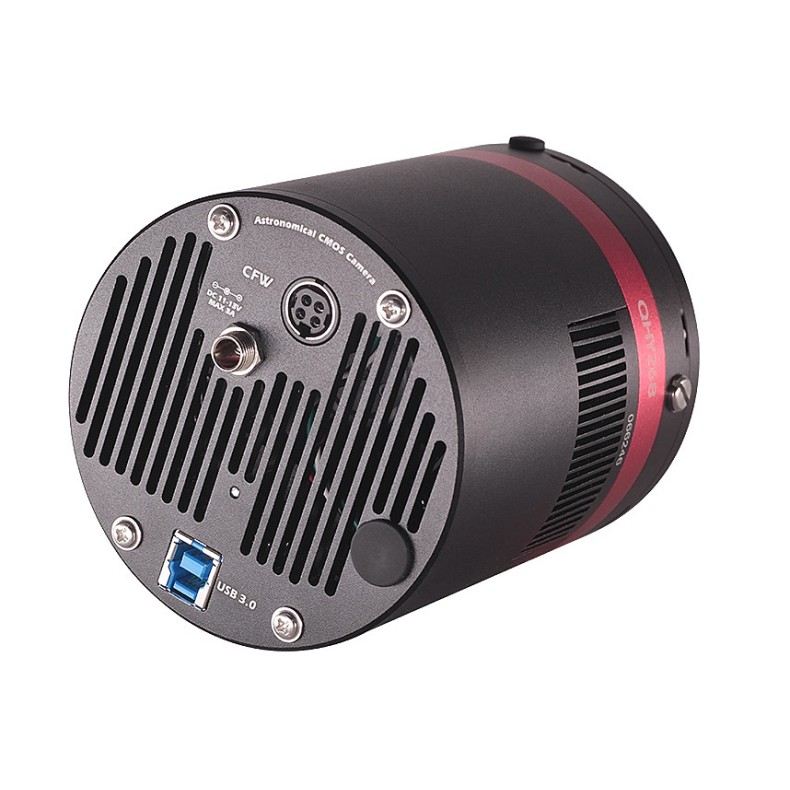

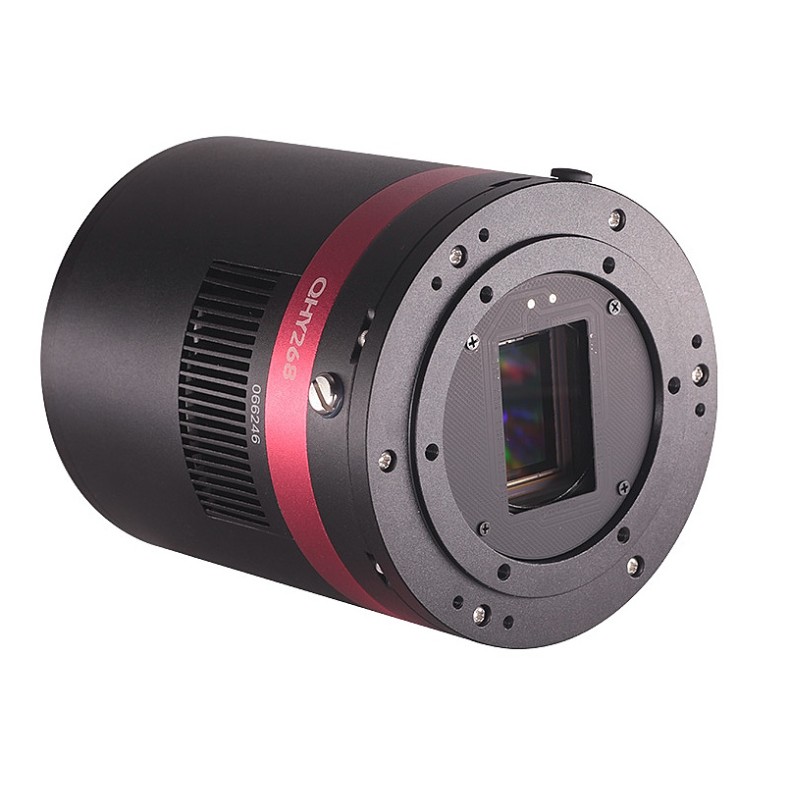

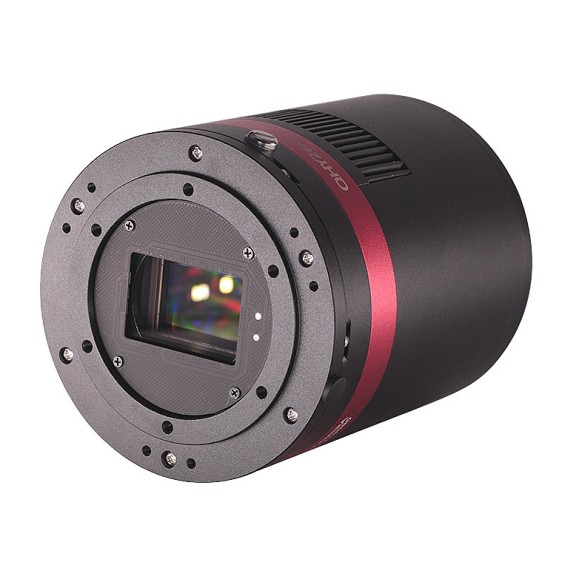

Caméra CMOS QHY modèle QHY268M-PH monochrome

1.À partir de janvier 2023, la partie supérieure du QHY268C sera plus courte, comme celle du 268M. En fait, vous pouvez déjà acheter la version "SBFL (short back focal length)" du 268C. L'ancien 268C a une longueur focale arrière de 17,5 mm, et comme il ne peut pas être fixé à la lunette de visée sans AAC, sa longueur focale arrière réelle est de 17,5 mm + 6 mm = 23,5 mm. Maintenant, après la modification, la LBF du 268C sera raccourcie à 14,5 mm, ce qui offre plus d'espace pour un boîtier de roue à filtres, ou un AAC électrique, ou un objectif DSLR, etc.

2.À partir de juin 2023, la position de la plaque chauffante de la série QHY268PH sera relevée de 5 mm, ce qui réduira la probabilité de formation de buée. Ce changement n'affectera pas le calcul de la longueur focale arrière ni aucune autre fonction. Les caméras mono utiliseront le même kit d'adaptation qu'auparavant. Les caméras couleur auront un kit d'adaptation différent (G1) comme accessoire standard fourni avec la caméra. Ce changement s'appliquera d'abord à la caméra QHY268M-PH à partir de cette annonce, puis à la caméra couleur à partir du 1er septembre 2023.

La fonction A/N 16 bits permet un échantillonnage haute résolution de l'ensemble des puits. La numérisation de 0 à 65535 niveaux produit une image lisse avec une gradation continue des niveaux de gris. La QHY268M/C est une caméra CMOS refroidie et rétro-éclairée, basée sur le capteur Sony IMX571, avec un rapport analogique/numérique natif de 16 bits et des pixels de 3,76 mm.

Caractéristiques

Mémoire tampon d'image DDR3 de 1 Go

Afin d'assurer un transfert de données ininterrompu et fluide de l'ensemble du capteur 26 MP à grande vitesse, le QHY268 est doté d'un tampon d'image DDR3 de 1 Go. Le nombre de pixels de la dernière génération de capteurs CMOS est très élevé, ce qui entraîne des besoins en mémoire plus importants pour le stockage temporaire et permanent. Le QHY268 a adopté une mémoire de grande capacité allant jusqu'à 1 Go. Le débit de données est doublé. Ce grand tampon d'image répond aux besoins d'acquisition et de transmission d'images à grande vitesse de la nouvelle génération de capteurs CMOS, ce qui rend les prises de vue multi-images plus fluides et moins saccadées, réduisant ainsi la pression sur le processeur de l'ordinateur.

Capteur d'humidité interne

Le QHY268M possède un capteur d'humidité interne unique (alors que le QHY268C n'en possède pas). La courbe bleue ci-dessous représente l'humidité.

A/N 16 bits natifLe nouveau capteur de Sony est doté d'un système A/N 16 bits sur puce. La sortie est un véritable 16 bits avec 65536 niveaux. Par rapport à l'A/D 12 et 14 bits, l'A/D 16 bits offre une résolution d'échantillonnage plus élevée et le gain du système sera inférieur à 1e-/ADU sans bruit d'erreur d'échantillonnage et avec un très faible bruit de lecture.

BSIL'un des avantages de la structure CMOS rétro-éclairée est l'amélioration de la capacité du puits complet. Dans le capteur rétro-éclairé, la lumière pénètre dans la surface photosensible par l'arrière. Dans ce cas, la structure de câblage intégrée du capteur est située sous la couche photosensible. Par conséquent, plus de photons atteignent la couche photosensible et plus d'électrons sont générés et capturés dans le puits de pixels. Ce rapport entre la production de photons et d'électrons est appelé efficacité quantique. Plus l'efficacité quantique est élevée, plus le capteur est efficace pour convertir les photons en électrons, et donc plus il est sensible pour capturer une image de quelque chose de faible.

VRAI Données RAWLa mise en œuvre des reflex numériques prévoit une sortie d'image RAW, mais elle n'est généralement pas complètement RAW. La réduction du bruit et la suppression des pixels chauds sont visibles lors d'une inspection minutieuse. Cela peut avoir un effet négatif sur l'image pour l'astronomie, comme l'effet "mangeur d'étoiles". Cependant, les caméras QHY offrent une VRAIE SORTIE D'IMAGE RAW et produisent une image composée uniquement du signal original, ce qui permet de conserver une flexibilité maximale pour les programmes de traitement d'images astronomiques post-acquisition et d'autres applications d'imagerie scientifique.

Zero Amplify GlowLa caméra est également une caméra à luminosité zéro amplificateur.

Contrôle du refroidissement et de l'antigelOutre le refroidissement TE à deux étages, le QHYCCD met en œuvre une technologie propriétaire dans le matériel pour contrôler le bruit du courant d'obscurité. La fenêtre optique est équipée d'un dispositif intégré de chauffage de la rosée et la chambre est protégée contre la condensation de l'humidité interne. Une plaque chauffante électrique pour la fenêtre de la chambre peut empêcher la formation de rosée.

Technologie d'étanchéitéS'appuyant sur près de 20 ans d'expérience dans la conception de chambres frigorifiques, la chambre frigorifique QHY a mis en œuvre des solutions de contrôle de l'étanchéité. Le capteur lui-même est maintenu au sec grâce à notre conception de tube de gel de silicone pour le contrôle de l'humidité à l'intérieur de la chambre du capteur. Par ailleurs, il n'y a pas de fuite d'huile.

Fonctions avancées

Modes de lecture multiples

Les modes de lecture multiples sont spécifiques aux caméras QHY 16 bits (QHY600/268/461/411). Les différents modes de lecture ont des temps de contrôle différents, etc., et se traduisent par des performances différentes. Voir les détails dans "Modes et courbes de lecture multiples".

Fonction de suppression du bruit thermique par changement aléatoire

Il est possible que certains types de bruit thermique changent avec le temps dans certaines caméras CMOS rétro-éclairées. Ce bruit thermique a la caractéristique de la position fixe du bruit thermique typique, mais la valeur n'est pas liée au temps d'exposition. Au contraire, chaque image semble avoir ses propres caractéristiques. Les caméras QHY600/268/461/411 utilisent une technologie de suppression innovante qui permet de réduire considérablement le niveau apparent de ce bruit.

Protection UVLO

L'UVLO (Under Voltage Locking) a pour but de protéger l'appareil électronique contre les dommages causés par des tensions anormalement basses.

Notre expérience quotidienne nous apprend que la tension de fonctionnement réelle d'un appareil électrique ne doit pas dépasser de manière significative la tension nominale, sous peine de l'endommager. Dans le cas d'équipements de précision tels que les caméras, un travail de longue durée avec une tension d'entrée trop faible peut également nuire à la durée de vie de la caméra, et peut même entraîner le grillage de certains dispositifs, tels que le gestionnaire de l'alimentation, en raison d'une surcharge à long terme. Dans le pilote tout-en-un et le SDK après la version stable 2021.10.23, la caméra émet un avertissement lorsque la tension d'entrée de la caméra est inférieure à 11V.

Optimiser le trafic USB pour minimiser les bandes horizontales

Il est courant qu'un capteur CMOS présente un certain étalement horizontal. Normalement, les bandes horizontales aléatoires peuvent être éliminées en empilant plusieurs images, de sorte qu'elles n'affectent pas l'image finale. Cependant, les bandes horizontales périodiques ne sont pas éliminées par l'empilage et peuvent donc apparaître dans l'image finale. En réglant le trafic USB sur le mode Single Frame ou Live Frame, la fréquence du pilote du capteur CMOS peut être ajustée et la bande horizontale qui apparaît dans l'image peut être optimisée. Cette optimisation est très efficace pour éliminer les bandes périodiques dans certaines conditions.

Bruit périodique horizontal typique sous certaines valeurs de USB_TRAFFIC.

Après avoir ajusté le trafic USB pour éviter les bruits horizontaux périodiques.

Redémarrer l'appareil en l'éteignant et en le rallumant

L'appareil photo est conçu pour utiliser le +12V afin de redémarrer l'appareil sans avoir à déconnecter et reconnecter l'interface USB. Cela signifie que vous pouvez redémarrer la caméra en éteignant et en rallumant simplement le +12 V. Cette fonction est très utile pour contrôler la caméra à distance dans un observatoire. Cette fonction est très utile pour contrôler la caméra à distance dans un observatoire. Vous pouvez utiliser une alimentation électrique contrôlée à distance pour redémarrer la caméra. Il n'est pas nécessaire de se demander comment reconnecter l'USB en cas de contrôle à distance.

Mise à jour : QHY268 12bit High Speed Mode

Modes de lecture et courbes multiples

Mode de lecture #0 (mode photo)

Mode de lecture n° 1 (mode de gain élevé)

Mode de lecture n° 2 (mode puits étendu)

Mode de lecture n° 3 (mode puits complet étendu-2CMS)

Mode de lecture n° 4 (mode photographique-2CMS)

Mode de lecture n° 5 (mode gain élevé-2CMS)

Veuillez prêter attention aux valeurs de gain importantes, telles que le gain 26 (gain unitaire), le gain 56 (mode de gain élevé)

Les modes de lecture multiples sont spécifiques aux caméras QHY 16 bits (QHY600/268/461/411). Les différents modes de lecture se traduisent par des performances différentes. Ces modes de lecture sont actuellement pris en charge par ASCOM, SharpCap et N.I.N.A.

Mode DSO photographique (Mode #0)

Ce mode convient à la plupart des situations d'imagerie DSO. Comme il y a une baisse du bruit entre le gain 25 et le gain 26 (gain unitaire), nous le recommandons comme réglage de gain par défaut ; cependant, le gain 0 est également suffisant pour un capteur 16 bits.

Mode gain élevé (Mode #1)

Ce mode correspond à peu près au double de l'iso natif de certains nouveaux appareils photo numériques, dont la plage dynamique peut être considérablement réduite en variant la valeur iso, comme iso800, iso3200, etc. Le mode de gain élevé offre cette amélioration pour les caméras QHYCCD 16 bits. Nous vous recommandons de choisir ce mode lorsque vous devez capturer à un gain élevé, par exemple un sujet sombre. Notez que le point de commutation HGC/LGC de QHY600/268/461 est 56, ce qui signifie que vous devez régler le gain sur 56. Cela signifie que vous devez régler le gain à 56 pour en tirer le meilleur parti.

Mode étendu à l'ensemble du puits (Mode No. 2)

Avec une taille de pixel de 3,76um, ces capteurs ont déjà une capacité impressionnante de 51ke. Cependant, QHYCCD a mis en œuvre une approche unique pour atteindre une capacité de puits complet supérieure à 51ke, grâce à des paramètres de mode de lecture innovants contrôlables par l'utilisateur. En mode de pleine capacité étendue, le QHY600 peut atteindre une valeur de charge de pleine capacité extrêmement importante de près de 80 ke- et le QHY268 peut atteindre près de 75 ke-. Une capacité de pleine charge plus élevée offre une plus grande plage dynamique et est moins susceptible de saturer les grandes variations de l'ampleur de la luminosité.

Modes 2CMS

Mode-2CMS en puits plein étendu (Mode#3)

Mode DSO Photo-2CMS (Mode#4)

Mode 2CMS à gain élevé (Mode#5)

Sur la base des trois modes de base susmentionnés, le mode 2CMS permet de réduire considérablement le bruit de lecture grâce à l'échantillonnage secondaire, tout en conservant la même valeur de puits et le même gain du système. Nous préférons les modes 2CMS aux modes de base en astrophotographie. Par ailleurs, les valeurs de gain recommandées sont les mêmes que celles des modes de base.

Caractéristiques techniques

Dimensions mécaniques

Contenu de la boîte
