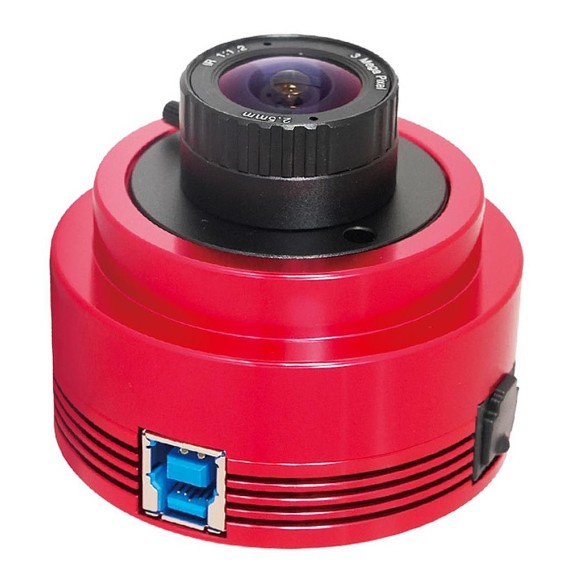

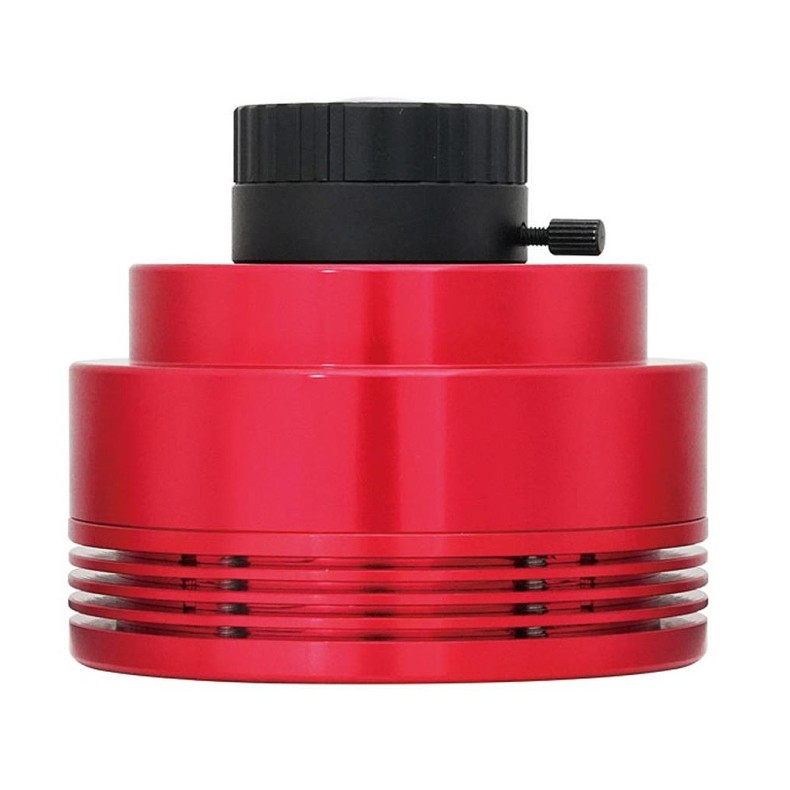

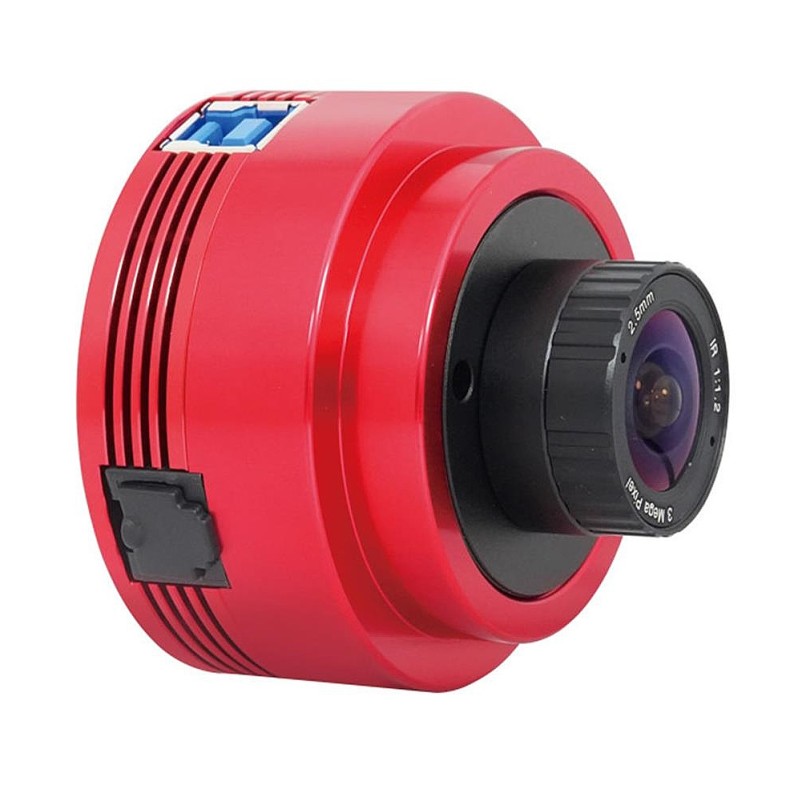

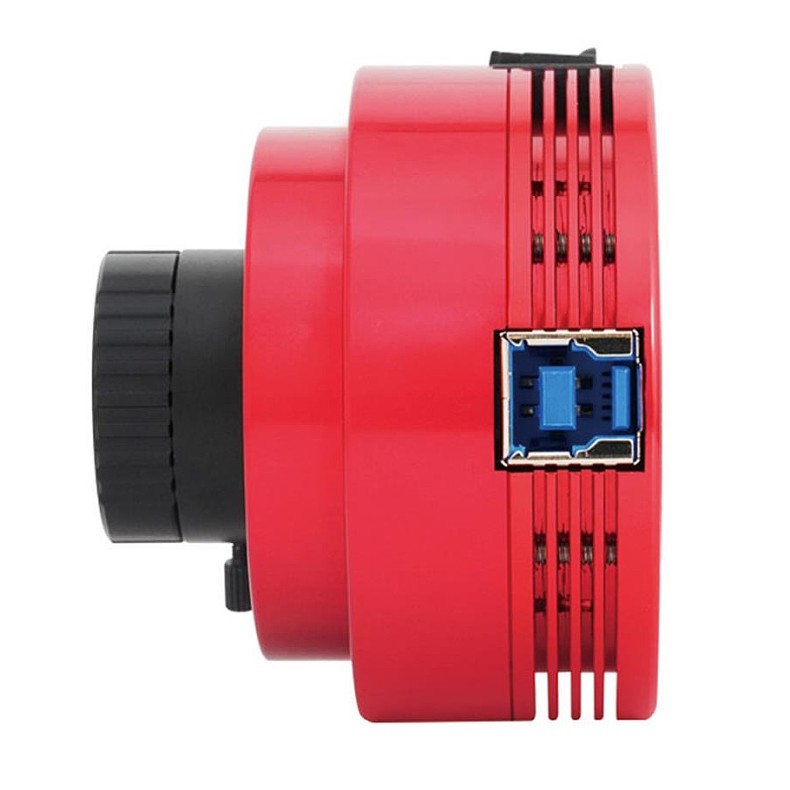

ZWO Couleur de la caméra CMOS ASI676MC

L'appareil photo ZWO L'ASI676MC est équipé d'un capteur CMOS couleur de 12,6 mégapixels (3552 x 3552 px), de 10 mm de diagonale et de format carré. En pleine résolution, la fréquence d'images maximale est de 31,2 images par seconde avec une plage dynamique de 12 bits. Dotée des dernières technologies de l'architecture de capteur STARVIS 2 de Sony, la caméra offre des fonctionnalités de pointe : absence totale d'électroluminescence, large plage dynamique, très grande sensibilité dans le proche infrarouge et au courant d'obscurité et très faible bruit de lecture.

Principales caractéristiques de l'appareil photo ZWO ASI676MC

Avec son capteur couleur de 1/1,6", l'appareil photo ZWO ASI676MC fr iaccord pour la surveillance météorologique dans tout le ciel et la détection des météores. Il peut également être utilisé pour l'imagerie planétaire, lunaire et solaire, ou comme appareil photo autoguidé. Vous pouvez prendre de superbes photos couleur des planètes tout en évitant les aléas des turbulences atmosphériques. Grâce à sa sensibilité dans des conditions de faible luminosité, le 662MC donne d'excellents résultats dans les domaines suivants aide visuelle ou dans les images du ciel profond en utilisant la fonction "lucky imaging"(acquisition rapide en rafale et empilement ultérieur d'un grand nombre d'images du ciel profond).

L'IMX676 a des pixels carrés de seulement 2 µm de côté. Avec des pixels aussi petits, il est très important de calculer l'échantillonnage résultant de votre montage en fonction de vos conditions d'observation et de votre seeing. Si nécessaire, vous devrez adapter la longueur focale de l'instrument ou faire du binning, afin de ne pas trop suréchantillonner les images.

Performance du capteur

Conçu par Sony pour les applications de surveillance et de sécurité, le capteur IMX676 repose sur l'architecture technique STARVIS 2. Il intègre des fonctions puissantes qui produisent des images lumineuses et contrastées avec une plage dynamique élevée, même dans des conditions d'éclairage extrêmement limitées. La plus importante de ces caractéristiques est l'utilisation d'une structure optoélectronique connue sous le nom de "système d'imagerie"rétroéclairé"(ou BSI, Backside Illumination sensor). Toute l'électronique du capteur est placée sous les photosites, ce qui réduit la distance que la lumière doit parcourir à travers le capteur et le blocage des photons par l'électronique non photosensible. La sensibilité augmente considérablement, même dans des conditions de très faible luminosité. Le capteur est également extrêmement efficace dans le proche infrarouge (NIR), une bande spectrale privilégiée par les astrophotographes planétaires en raison de sa faible sensibilité aux turbulences atmosphériques. Cette structure décalée permet de placer davantage d'électronique, comme les ADC, sur le capteur lui-même, ce qui minimise les artefacts et le bruit.

Courant d'obscurité d'une caméra ASI676MC en fonction de la température. Le courant d'obscurité est exprimé en électrons par seconde et par pixel.

L'efficacité quantique et le bruit de lecture sont les deux paramètres les plus importants pour mesurer les performances d'une caméra. A efficacité quantique élevée et un faible bruit de lecture sont des conditions nécessaires à une amélioration significative du rapport signal/bruit.

Expansion quantique relative du capteur de la caméra couleur ASI676MC en fonction de la longueur d'onde

Le bruit de lecture est la somme de plusieurs composantes : le bruit thermique des photosites, le bruit lié à l'électronique du capteur et le bruit de quantification des étapes de conversion analogique/numérique. Plus le bruit de lecture est faible, meilleurs sont les résultats, c'est pourquoi des travaux technologiques sont menés à tous les niveaux pour le réduire au maximum. En sortie, la caméra intègre un dispositif HCG (High Conversion Gain) pour réduire le bruit de lecture à gain élevé tout en conservant la plage dynamique élevée qui serait obtenue à gain faible. Ce mode HCG est automatiquement activé dès que le gain atteint 180.

Capacité des pixels (FWC), gain, plage dynamique et bruit de lecture de la caméra ZWO ASI676MC

Mécanique d'assemblage

L'ASI676MC a un filetage d'entrée femelle M42 ; le foyer arrière est de 12,5 mm. Un convertisseur mécanique M42 vers 31,75 mm mâle est fourni, ainsi qu'un câble USB de 2 m et un câble autoguideur ST4. ZWO offre également un objectif de 2,5 mm de longueur focale de très bonne facture. Ainsi équipée, la caméra peut également être utilisée comme caméra tout ciel pour la surveillance du ciel.

Logiciel

Comme pour tous les appareils photo ZWO, le principal logiciel de contrôle de caméra, le plus complet, est ASIStudio, qui peut être téléchargé gratuitement sur le site web du fabricant ZWO. La marque propose également un SDK (Software Development Kit) gratuit pour rendre de nombreux logiciels gratuits ou payants compatibles avec les caméras ZWOPrism, NINA, FireCapture, MaximDL, SharpCap, PHD2, AllSkEye, etc. Nous vous invitons à consulter la documentation spécifique de ces logiciels pour connaître leur niveau de compatibilité ou à visiter le site web de ZWO pour une liste complète.

ZWO propose également un contrôleur ASCOM unifié pour contrôler tous vos accessoires via la plateforme ASCOM/Alpaca. Ce pilote peut être téléchargé gratuitement sur le site web de ZWO.

Pour les utilisateurs de Linux et de Mac, l'application contrôleurs Indi ou Indigo sont gratuits et disponibles sur les sites web de ces plateformes. Le contrôle se fait via le logiciel KStars/Ekos (pour Linux) et AstroImager/AstroTelescope de CloudMakers (pour Mac).

Enfin, il est possible d'accéder aux caméras ZWO via des pilotes vidéo tels que DirectShow ou TWAIN. Pour plus de détails, veuillez consulter le site ZWO.

Caractéristiques électroniques

Caractéristiques mécaniques

Dimensions et mesures de l'appareil photo ZWO ASI676MC

Composants fournis

• 1x caméra couleur ZWO ASI676MC
• Objectif CCTV fisheye 1x 2,5 mm
• 1x câble USB3 (2m)
• 1x câble autoguideur ST4
• 1x adaptateur M42x0,75 mâle vers 31,75mm mâle, avec douille
