Caractéristiques
Télécharger les pilotes et les logiciels : http://player-one-astronomy.com/service/software/
Télécharger les manuels : http://player-one-astronomy.com/service/manuals/
Description du produit

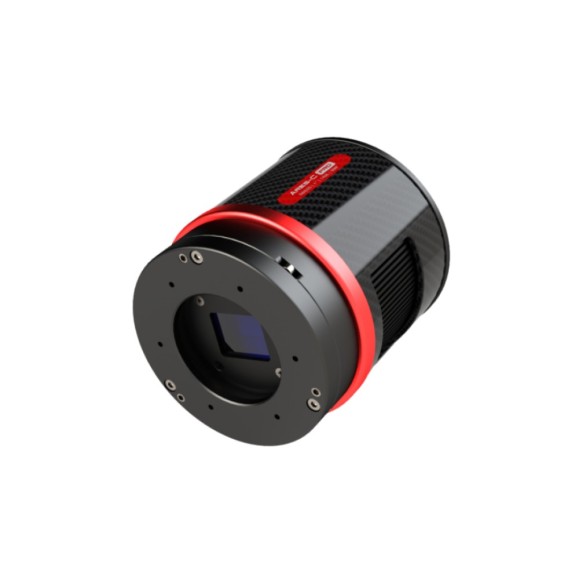

La caméra Ares-C Pro (IMX533) a été développée par Player One Astronomy, l'Ares-C Pro n'est pas seulement idéale pour les images DSO, mais aussi pour les images solaires et lunaires. La caméra Ares-C Pro adopte le capteur couleur Sony IMX533 au format carré de 1 pouce. La taille des pixels de 3,76um permet une profondeur de puits de 73Ke avec un total de 9MP (la résolution est de 3008*3008), et la diagonale est de 16mm.
Technologie STARVIS
La caméra Ares-C Pro (IMX533) est basée sur la technologie STARVIS de Sony, une technologie de pixels rétro-éclairés utilisée dans les capteurs d'images CMOS.
Format
La caméra Ares-C Pro a un format de 1″, ce qui est assez grand pour capturer des images.
Points forts
Un design d'avant-garde
Cette fois-ci, le corps est rond, les couleurs rouge et noir sont classiques et la fibre de carbone est utilisée pour réduire le poids et maintenir les perspectives à la pointe de la technologie. Nous avons également intégré la plaque de basculement du capteur et la carte de circuit imprimé anti-moisissure. Grâce à cette série de conceptions, l'appareil photo est non seulement léger et attrayant, mais aussi fonctionnel.

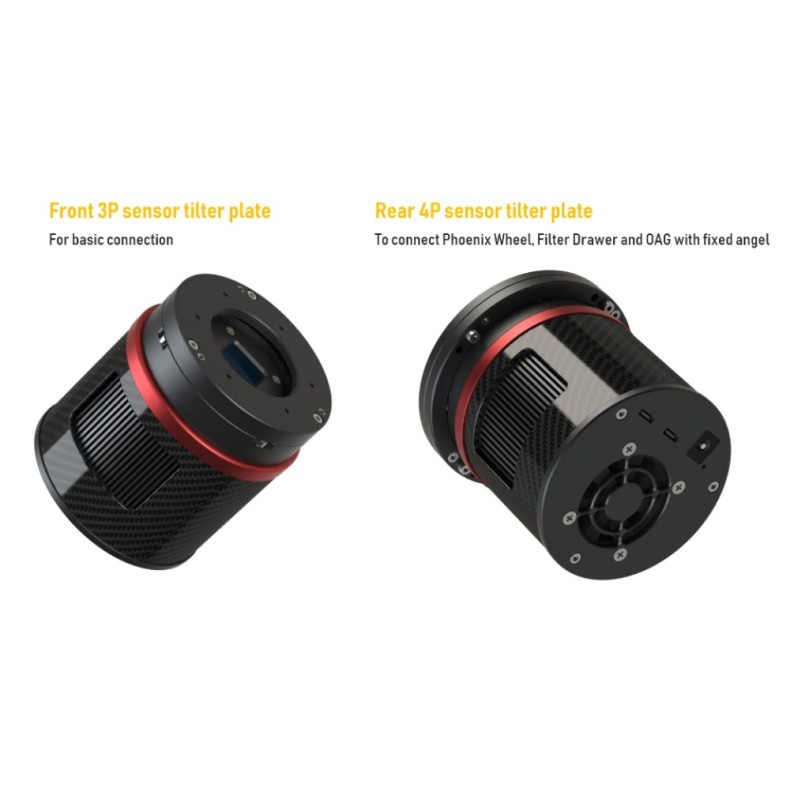

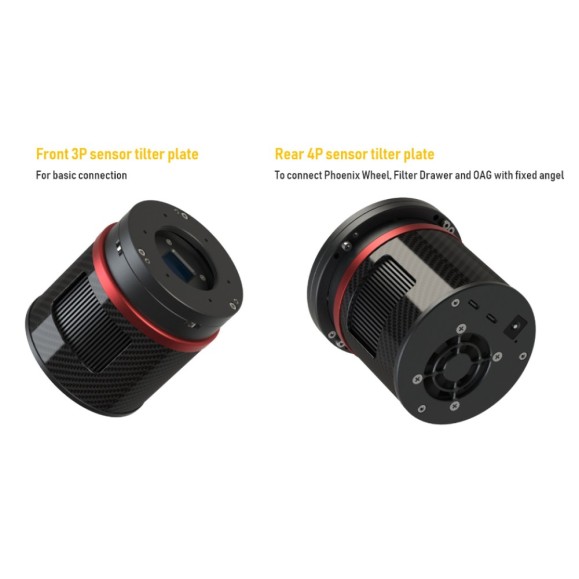

Plaque basculante avant 3P et arrière 4P
Lors de la photographie d'objets du ciel profond, la plaque d'inclinaison du capteur peut être utilisée pour ajuster l'angle d'inclinaison du capteur afin que les étoiles dans les coins soient plus arrondies. La caméra Ares est équipée d'une plaque d'inclinaison avant et arrière pour répondre à tous les scénarios d'utilisation.
La plaque d'inclinaison avant 3P est la partie par défaut de la caméra, nous pensons que la plupart des utilisateurs ont déjà eu l'occasion de l'utiliser. elle fonctionne bien dans de nombreux scénarios de base.
La plaque basculante arrière 4P est une pièce alternative pour l'appareil photo. Elle est nécessaire lors de l'utilisation de la roue à filtres/du boîtier à filtres et de l'OAG avec un ange fixe. Elle permet également aux utilisateurs de RASA de régler l'angle d'inclinaison du capteur.
Le coussin d'ombrage en éponge haute densité intégré peut bloquer la lumière provenant des fentes latérales sans qu'il y ait de fuite latérale.
Fibre de carbone et légèreté
La série Ares utilise de la fibre de carbone dans le boîtier de l'appareil photo et sa conception structurelle a été optimisée pour réduire le poids. L'appareil ne pèse que 420 grammes, ce qui en fait l'un des modèles les plus légers du marché.
Refroidissement en profondeur
La série de chambres réfrigérées Player One utilise une unité de réfrigération TEC à deux étages, après avoir amélioré la conception de la structure pour rejeter la chaleur dans la chambre, le Delta-T de la chambre peut atteindre 35-40℃.
Chauffage anti-moisissure
Dans la conception des chambres froides légères, Player One continue à rechercher la perfection, toutes les caractéristiques nécessaires doivent être présentes, en particulier le système anti-moisissure, qui est le problème que beaucoup de petites chambres froides ignorent.
Complet
La caméra Ares-C Pro a une capacité de 73Ke en pleine lumière, soit près de 1,5 fois celle de la caméra IMX533 Basic (50ke).
Taux de rafraîchissement
La caméra Ares-C Pro peut fonctionner à 43FPS en mode RAW8, ce qui est beaucoup plus rapide que les modèles existants sur le marché.
Mode d'échantillonnage double
La série Ares dispose de deux modes d'échantillonnage. Le mode normal et le mode LRN présentent des avantages différents en matière d'imagerie.
1. Le mode normal a un taux d'images par seconde plus rapide, il est plus adapté aux images planétaires.
2. Le mode LRN (Low Read Noise) présente un bruit de lecture plus faible et une plage dynamique plus élevée. Il convient mieux aux images DSO.
No-Amp-Glow
Le cadre sombre de la caméra Ares-C PRO (IMX533) est totalement "sombre", il s'agit également d'une caméra "Non-Amp-Glow"
300s@gain=0, offset=10, -10 degrés, image sombre de la caméra Ares-C PRO
Aperçu de l'image sombre : Exposition=300s, gain=0, offset=10, temp=-10℃ STF auto-Stretch dans Pixinsight 1.86
Non-Amp-Glow peut nous donner un arrière-plan très propre, beaucoup plus facile à obtenir des images de haute qualité.
La caméra Ares-C PRO est également très performante pour l'imagerie solaire, lunaire et planétaire. Son capteur carré de 1″ peut facilement capturer le disque complet du Soleil et de la Lune avec des réfracteurs à courte distance focale. Elle pourrait également rendre le travail de mosaïque plus efficace.
512 Mo de cache DDR3
La mémoire cache DDR3 des caméras refroidies a été portée à 512 Mo. Elle permet de stabiliser et de sécuriser la transmission des données, d'éviter efficacement les chutes d'images et de réduire considérablement le bruit de lecture.
Grâce à la mémoire cache DDR3, l'appareil photo n'est plus exigeant en termes de besoins informatiques, il reste très performant même lorsqu'il est connecté à un port USB 2.0.
Port de données et port d'alimentation de type C
L'arrière de la caméra refroidie dispose de 2 ports de données Type-C et d'un port d'alimentation 12V DC 5,5×2,1mm.
Le port de données principal prend en charge le protocole USB3.0, la caméra peut fonctionner à 43 images par seconde en mode RAW8. Le port Type-C est plus facile à connecter lors du montage de l'équipement d'imagerie de nuit.
Lors de l'enregistrement d'images, la vitesse d'écriture réelle étant affectée par la vitesse d'écriture du disque dur lui-même, si la vitesse d'écriture du disque dur est lente, l'enregistrement peut ne pas atteindre la vitesse théorique. Il est recommandé d'utiliser un disque dur de haute qualité pour l'enregistrement des données afin de tirer pleinement parti des performances de l'appareil photo.
La caméra dispose d'un port 12V DC5.5*2.1mm pour fournir suffisamment d'énergie au système de refroidissement TEC. Si vous n'avez pas besoin d'alimenter le système de refroidissement, connectez simplement le port principal Type-C, la caméra fonctionnera comme une caméra non refroidie.
Utilisation d'un câble standard
Système de chauffage et de refroidissement anti-moisissure
Dans la fenêtre ASCOM, nous fournissons 3 paramètres réglables : température cible, vitesse du ventilateur et puissance anti-moisissure.
Delta-T standard : 35℃-40℃, quand la température ambiante est 30℃, vitesse du ventilateur 100%, chauffage par pulvérisation 1%.
Réglages Delta-T recommandés : 30℃-35℃ en dessous de la température ambiante, vitesse du ventilateur 50-70%, chauffage spray 10%, consommation d'énergie 40-60%.
La vitesse de rotation du ventilateur de refroidissement est également réglable, la valeur par défaut étant de 50%.
Le problème de la rosée est le plus grand ennemi des images astrales, la caméra intègre un chauffage anti rosée devant la caméra. La puissance de chauffe est réglable.
Mécanisme de protection contre les surtensions et les surintensités
Les caméras Player One produites par number one garantissent la sécurité de votre caméra et des autres équipements grâce à des mécanismes de protection contre les surtensions et les surintensités.
Performance
HCG ouverte avec gain=125.
Bruit de lecture
En ce qui concerne le bruit de lecture, nous promettons solennellement que toutes les valeurs ont été obtenues à partir de tests réels. Pour les utilisateurs, vous pouvez utiliser Sharpcap 4 pour les tests. SC4 dispose d'une fonction appelée Sensor Analysis, qui permet de tester le bruit de lecture de manière très simple.
Nous avons rédigé un tutoriel sur notre site web : https://player-one-astronomy.com/service/manuals/
Si vous êtes intéressé par le test de bruit de lecture, vous pouvez l'essayer vous-même, ce qui est très simple.
Courant noir
Le courant d'obscurité n'est que de 0,000044 e/s/pix à -20℃, et de 0,000996e/s/pix à 0℃. Sur l'ensemble de la courbe, le courant d'obscurité est presque une ligne droite, ce qui prouve que la caméra Ares a une très bonne qualité et des performances stables.
Courbe d'assouplissement quantitatif
BFL Solutions
Vous trouverez ci-dessous quelques solutions BFL 55mm recommandées pour cet appareil photo. Si vous ne tenez pas compte du BFL, le mode de connexion est différent.
Spécifications
- Capteur : Nouveau SONY IMX533 1" CMOS (couleur)
- Diagonale : 16 mm
- Nombre total de pixels : 9 mégapixels
- Résolution MAX : 3008×3008
- Taille des pixels : 3,76μm
- Taille du capteur : 11,31mm×11,31mm
- Taux de rafraîchissement : 43FPS（10bit）
- Obturateur : Obturateur à rouleau
- Temps d'exposition : 32μs-2000s
- Bruit de reproduction : 4.46-1e
- Puits complet : 73k e
- Sommet de l'assouplissement quantitatif : ≈80%
- ADC : 14 bits
- Système de refroidissement : composant de refroidissement TEC à deux étages de haute qualité
- puissance de refroidissement : 12 V - 3 A max.
- Delta T : 35°C-40°C (en dessous de la température ambiante)
- Température de fonctionnement : -10°C-60°C
- Humidité de fonctionnement : 0%-80% (en dessous de la température ambiante)
- Verre protecteur : D32*2MM Revêtement multicouche AR Plus (antireflet) de haute qualité
- Port USB : USB3.0/USB2.0
- Adaptateur : 1.25″ / M42X0.75

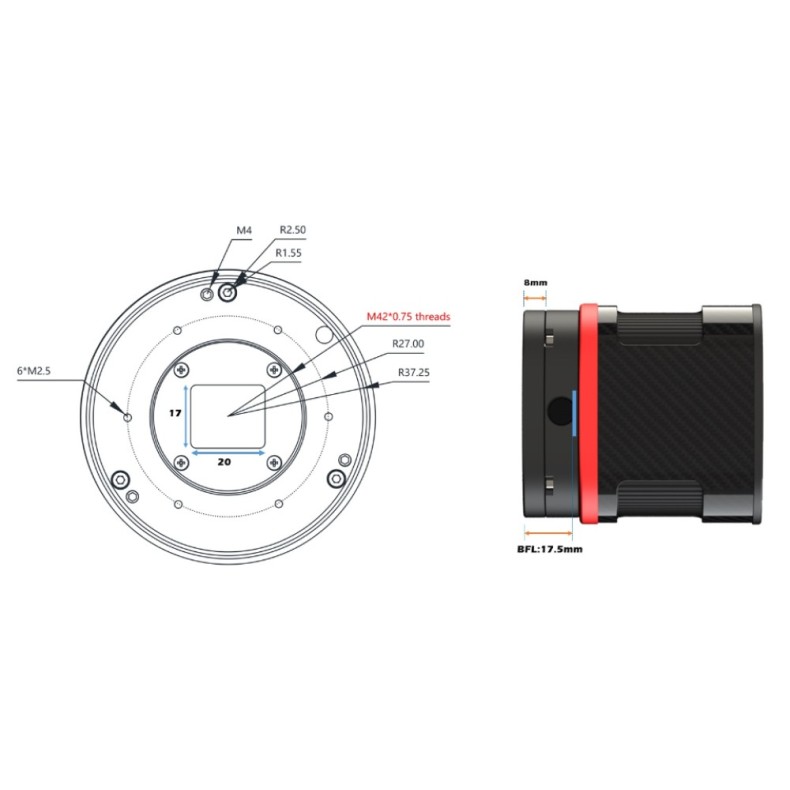

- Focalisation arrière : 17,5 mm
- Diamètre : 78 mm
- Poids : 420g
- Résolution et FPS
- En mode USB 3.0
- Résolution ADC 10bit ADC 14bit ADC
3008×3008 43FPS 19,5FPS
2560×1440 95FPS 40FPS
1920×1080 125FPS 53FPS
1280×720 185FPS 79FPS
800×600 220FPS 93FPS
640×480 272FPS 115FPS
- Option : caméra, caméra + roue Phoenix 8x1,25 + FHD-OAG MINI
Produit livré
