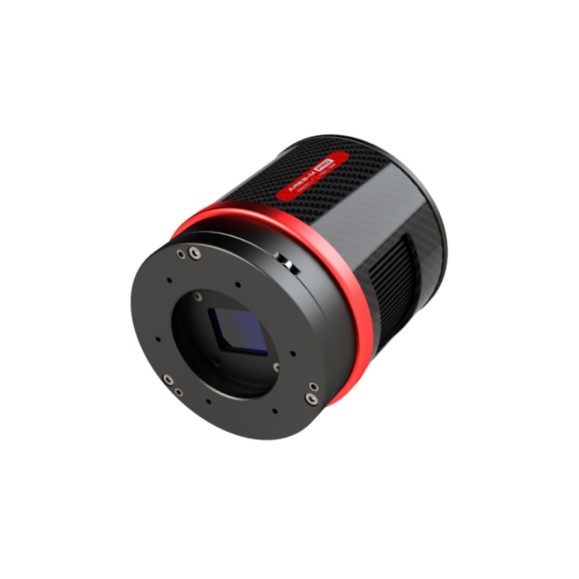

Description du produit
La caméra Ares-M Pro est équipée d'un capteur monochrome Sony IMX533 de 1 pouce au format carré.
La taille des pixels de 3,76 um permet une profondeur de puits de 73Ke avec un total de 9MP (la résolution est de 3008*3008) et la diagonale est de 16mm.
Technologie STARVIS
La caméra Ares-M Pro (IMX533) est basée sur la technologie STARVIS de Sony, qui est la technologie des pixels rétro-éclairés utilisée dans les capteurs d'image CMOS.
Format
La caméra Ares-M Pro a un format de 1″, cette taille est suffisante pour obtenir des images sous toutes ses formes.
Un design d'avant-garde
Cette fois, la carrosserie est ronde, la palette de couleurs rouge et noire est classique et la fibre de carbone est utilisée pour réduire le poids et maximiser les perspectives.
La carte du capteur d'inclinaison et la carte de circuit imprimé anti-rotation ont également été intégrées.
Grâce à cette série de conceptions, l'appareil photo est non seulement léger et cool, mais aussi fonctionnel.

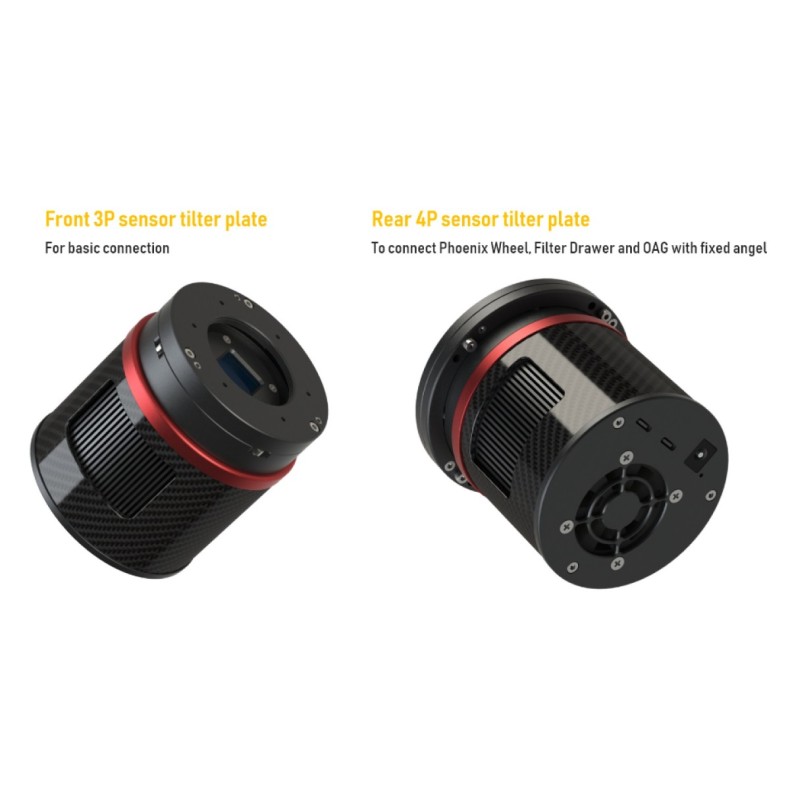

Plaque basculante à 3 points à l'avant ou à 4 points à l'arrière
Lors de la photographie d'objets du ciel profond, la plaque d'inclinaison du capteur peut être utilisée pour ajuster l'angle d'inclinaison du capteur afin d'obtenir des étoiles aux angles plus arrondis.
La caméra Ares est dotée d'un plateau inclinable à l'avant et à l'arrière pour répondre à tous les scénarios d'utilisation.
La plaque d'inclinaison frontale 3P est l'élément par défaut de l'appareil photo, nous pensons que la plupart des utilisateurs en ont déjà fait l'expérience. elle fonctionne bien dans de nombreux scénarios de base.
La plaque d'inclinaison arrière 4P est une pièce alternative pour la caméra, lorsqu'on utilise une roue à filtres/boîte à filtres et un OAG avec un ange fixe, elle est nécessaire. Il est également pratique pour les utilisateurs de RASA de régler l'angle d'inclinaison du capteur par l'arrière.
Le coussin antireflet intégré en éponge haute densité peut bloquer la lumière provenant des fentes latérales sans fuite latérale.

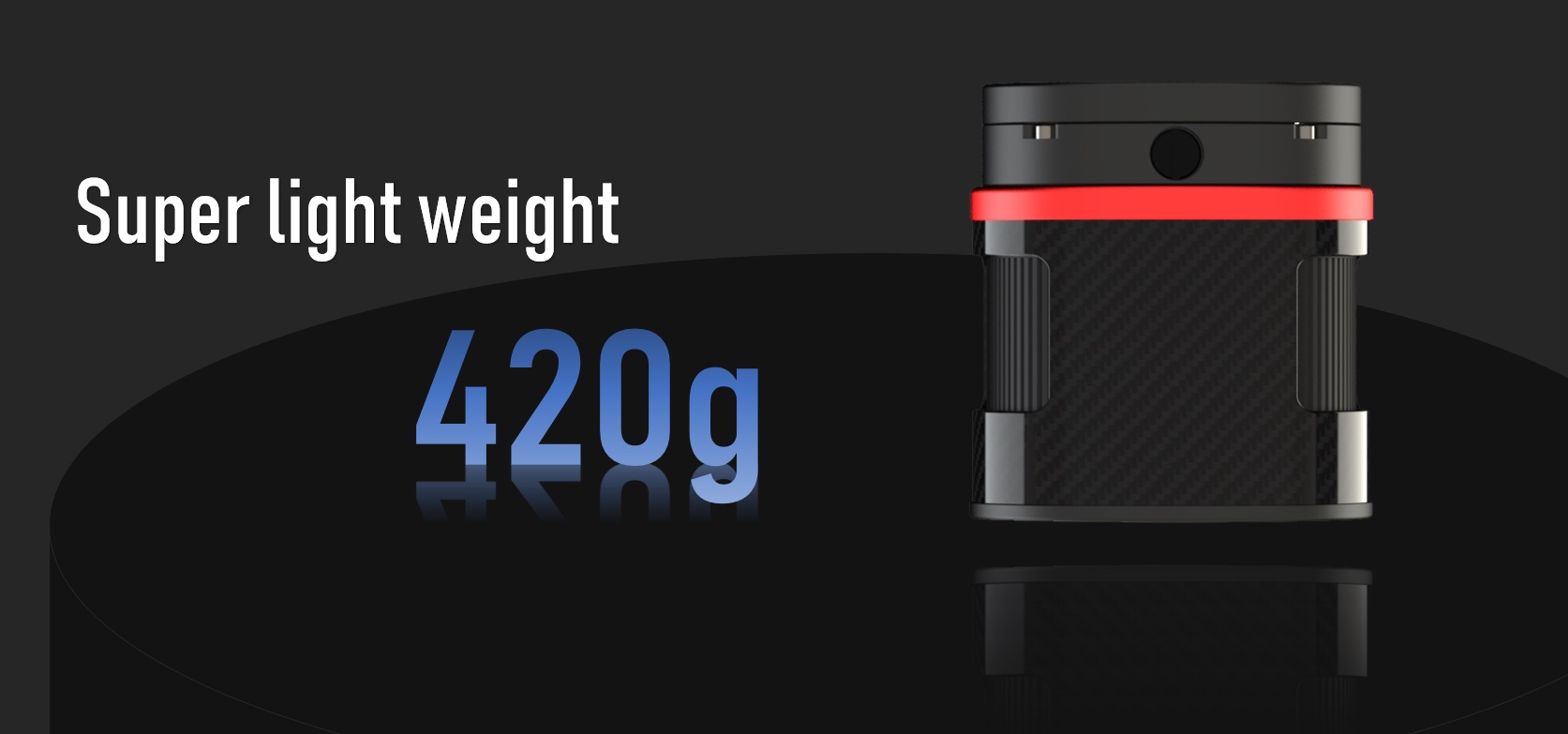

La fibre de carbone pour réduire le poids
La série Ares utilise de la fibre de carbone dans le boîtier de l'appareil photo et sa conception structurelle a été optimisée pour réduire le poids. L'appareil ne pèse que 420 grammes, ce qui en fait l'un des modèles les plus légers du marché.

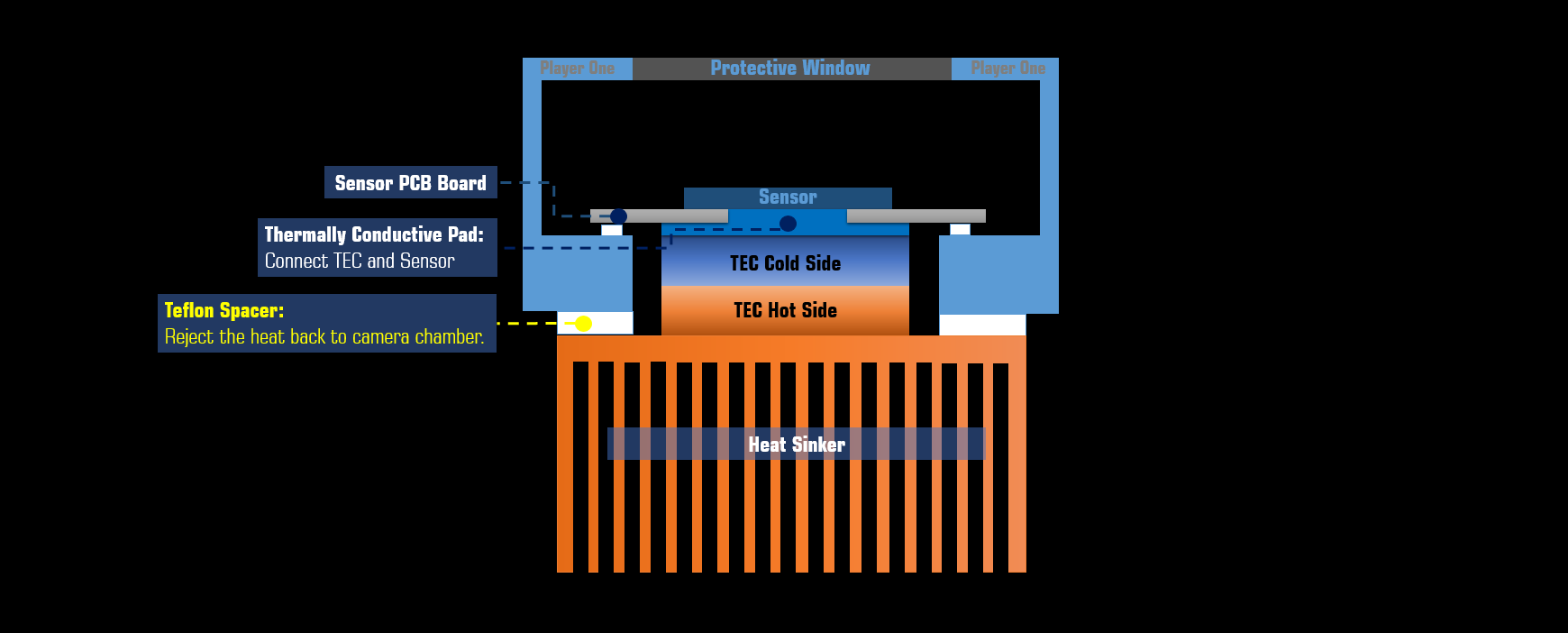

Refroidissement actif
La série de chambres Player One avec refroidissement utilise une unité de refroidissement TEC à deux étages, après avoir amélioré la conception structurelle pour rejeter la chaleur dans la chambre, la chambre Delta-T peut atteindre 35-40 ℃.
Chauffage anti-buée
Dans la conception des chambres légères réfrigérées, Player One recherche toujours la perfection, toutes les caractéristiques nécessaires doivent être en place, en particulier le système anti-buée, qui est le problème que beaucoup de petites chambres réfrigérées ont ignoré.

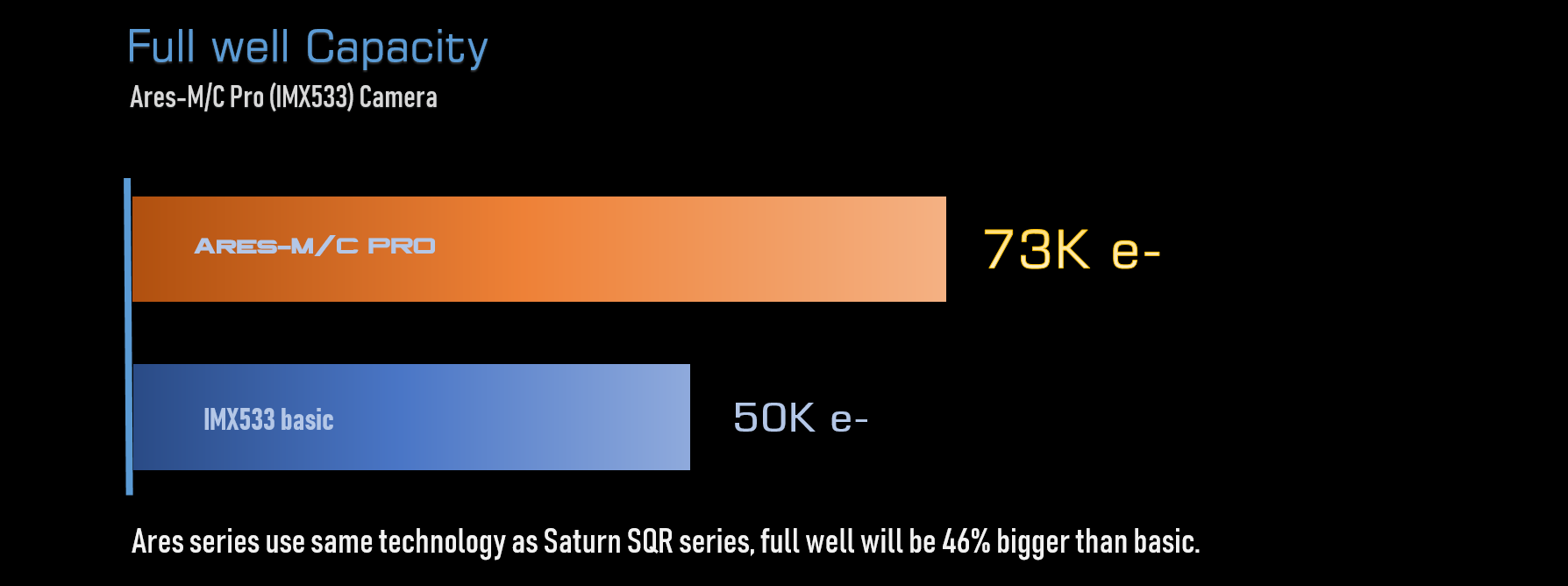

Complet
La caméra Ares-M Pro dispose de 73 ke du puits complet, soit près de 1,5 fois plus que la caméra IMX533 Basic (50 ke).

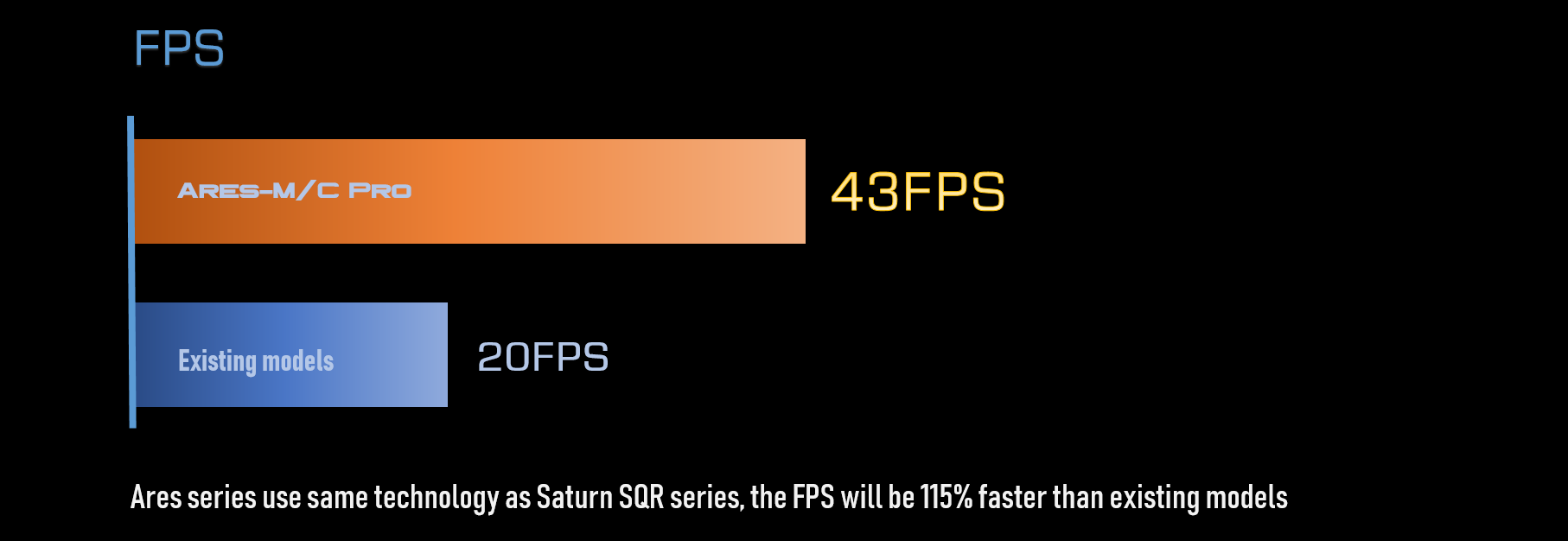

Taux de rafraîchissement
La caméra Ares-M Pro peut prendre 43 images par seconde en mode RAW8, ce qui est beaucoup plus rapide que les modèles existants sur le marché.
Mode d'échantillonnage double
La série Ares est dotée d'un double mode d'échantillonnage. Le mode normal et le mode LRN présentent des avantages différents en matière de capture d'images.
1. Le mode normal a un taux d'images par seconde plus rapide, il est plus adapté aux images planétaires.
2. Le mode LRN (low read noise) présente un bruit de lecture plus faible et une plage dynamique plus élevée, ce qui le rend plus adapté aux images DSO.
Sans Amp-Glow
L'obscurité de la caméra Ares-M PRO (IMX533) est totalement "sombre", il s'agit également d'une caméra "Non-Amp-Glow" !
300s@gain=0, offset=10, -10 degrés, image sombre de la caméra Ares-M PRO
Aperçu de l'image DARK : exposition = 300s, gain = 0, offset = 10, température = -10 ℃ STF auto stretch in Pixinsight 1.86
No-Amp-Glow permet d'obtenir un arrière-plan très propre, ce qui facilite l'obtention d'images de haute qualité.
La caméra Ares-M PRO est également très performante pour l'imagerie solaire, lunaire et planétaire. Son capteur carré de 1″ peut facilement capturer le disque complet du Soleil et de la Lune avec des réfracteurs à courte distance focale. Elle peut également réaliser des mosaïques de manière plus efficace.
Mémoire cache DDR3 de 512 Mo
La mémoire cache DDR3 des caméras refroidies a été portée à 512 Mo. Elle permet de stabiliser et de sécuriser la transmission des données, d'éviter efficacement les pertes d'images et de réduire considérablement le bruit de lecture.
Grâce à la mémoire cache DDR3, l'appareil photo n'est plus soumis à des exigences élevées en matière de calcul. Il reste très performant, même lorsqu'il est connecté à un port USB 2.0.
Port de données de type C et port d'alimentation
L'arrière de la caméra refroidie dispose de deux ports de données Type-C et d'un port d'alimentation 12 VDC de 5,5 × 2,1 mm.
Le port de données principal prend en charge le protocole USB3.0, la caméra peut fonctionner à 43 ips en mode RAW8. Le port Type-C est plus facile à connecter lors du montage d'un équipement d'imagerie la nuit.
Lors de l'enregistrement d'images, la vitesse d'écriture réelle étant affectée par la vitesse d'écriture du disque dur lui-même, si la vitesse d'écriture du disque dur est lente, l'enregistrement peut ne pas atteindre la vitesse théorique. Il est recommandé d'utiliser un disque dur SSD de haute qualité pour l'enregistrement des données afin de tirer pleinement parti des performances de l'appareil photo.
La caméra dispose d'un port 12V DC5.5*2.1mm pour fournir suffisamment d'énergie au système de refroidissement TEC. Si vous n'avez pas besoin d'activer le système de refroidissement, connectez simplement le port principal de type C, la caméra fonctionnera comme une caméra non refroidie.
Utilisation d'un câble standard
Système de chauffage et de refroidissement anti-rotation

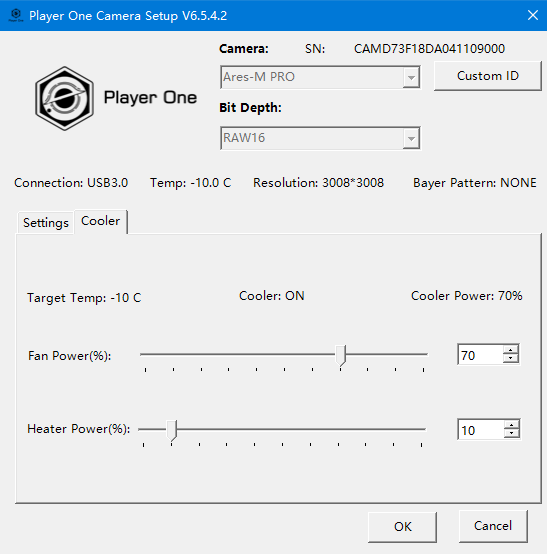

Dans la fenêtre ASCOM, nous fournissons 3 paramètres réglables : la température cible, la vitesse du ventilateur et la puissance d'anti-rotation.
Delta-T standard : 35 ℃-40 ℃, lorsque la température ambiante est de 30 ℃, la vitesse du ventilateur est de 100%, la pulvérisation de l'élément chauffant est de 1%.
Réglages Delta-T recommandés : 30℃-35℃ en dessous de la température ambiante, vitesse du ventilateur 50-70%, chauffage spray 10%, consommation d'énergie 40-60%.
La vitesse du ventilateur de refroidissement est également réglable, la valeur par défaut étant de 70%.
Le problème de la rosée est le plus grand ennemi des images astro, l'appareil photo dispose d'un chauffage anti rosée intégré devant l'appareil photo. La puissance du chauffage est réglable.
Mécanisme de protection contre les surtensions et les surintensités
Les caméras Player One produites par le fabricant numéro un garantissent la sécurité de votre caméra et des autres équipements grâce à des mécanismes de protection contre les surtensions et les surintensités.
Performance
HCG ouverte avec gain = 125.
Bruit de lecture
En ce qui concerne le bruit de lecture, nous promettons solennellement que toutes les valeurs ont été obtenues à partir de tests réels. Pour les utilisateurs, vous pouvez utiliser Sharpcap 4 pour les tests. SC4 dispose d'une fonction appelée Sensor Analysis, qui permet de vérifier très facilement le bruit de lecture.

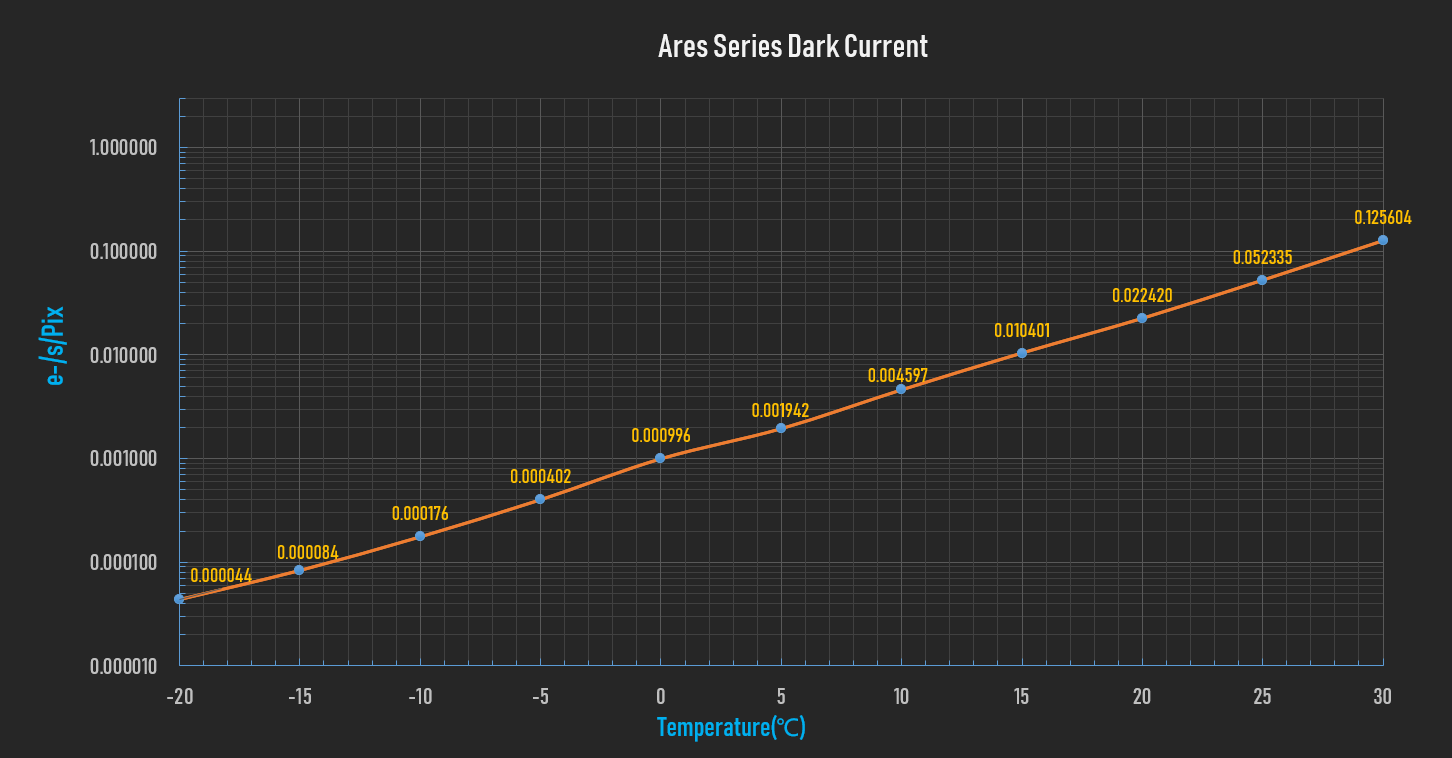

Courant noir
Le courant d'obscurité n'est que de 0,000044e/s/pix à -20℃ et de 0,000996e/s/pix à 0℃. Sur l'ensemble de la courbe, le courant d'obscurité ressemble presque à une ligne droite, ce qui prouve que la caméra Ares a une très bonne qualité et des performances stables.

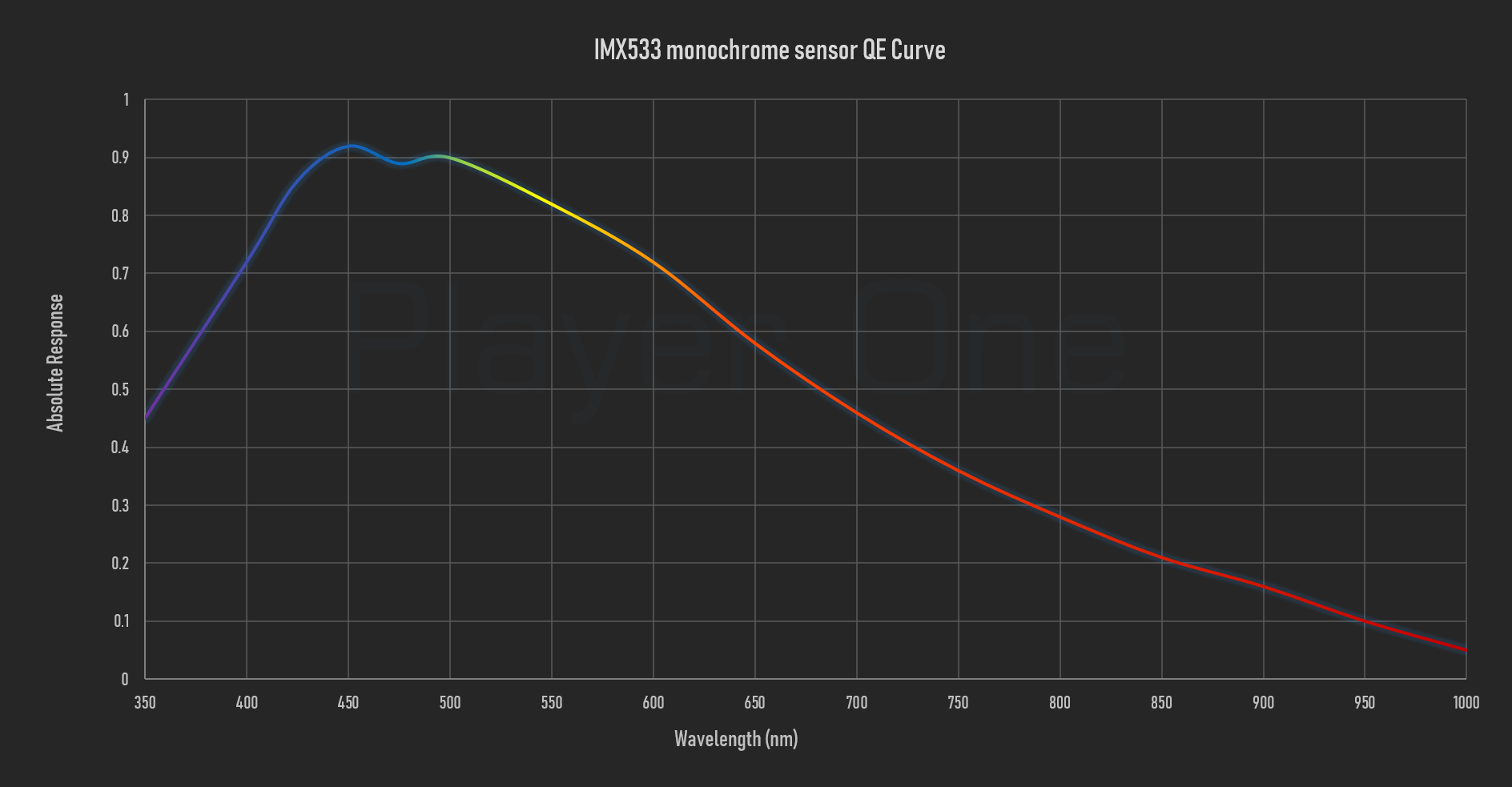

Courbe d'assouplissement quantitatif

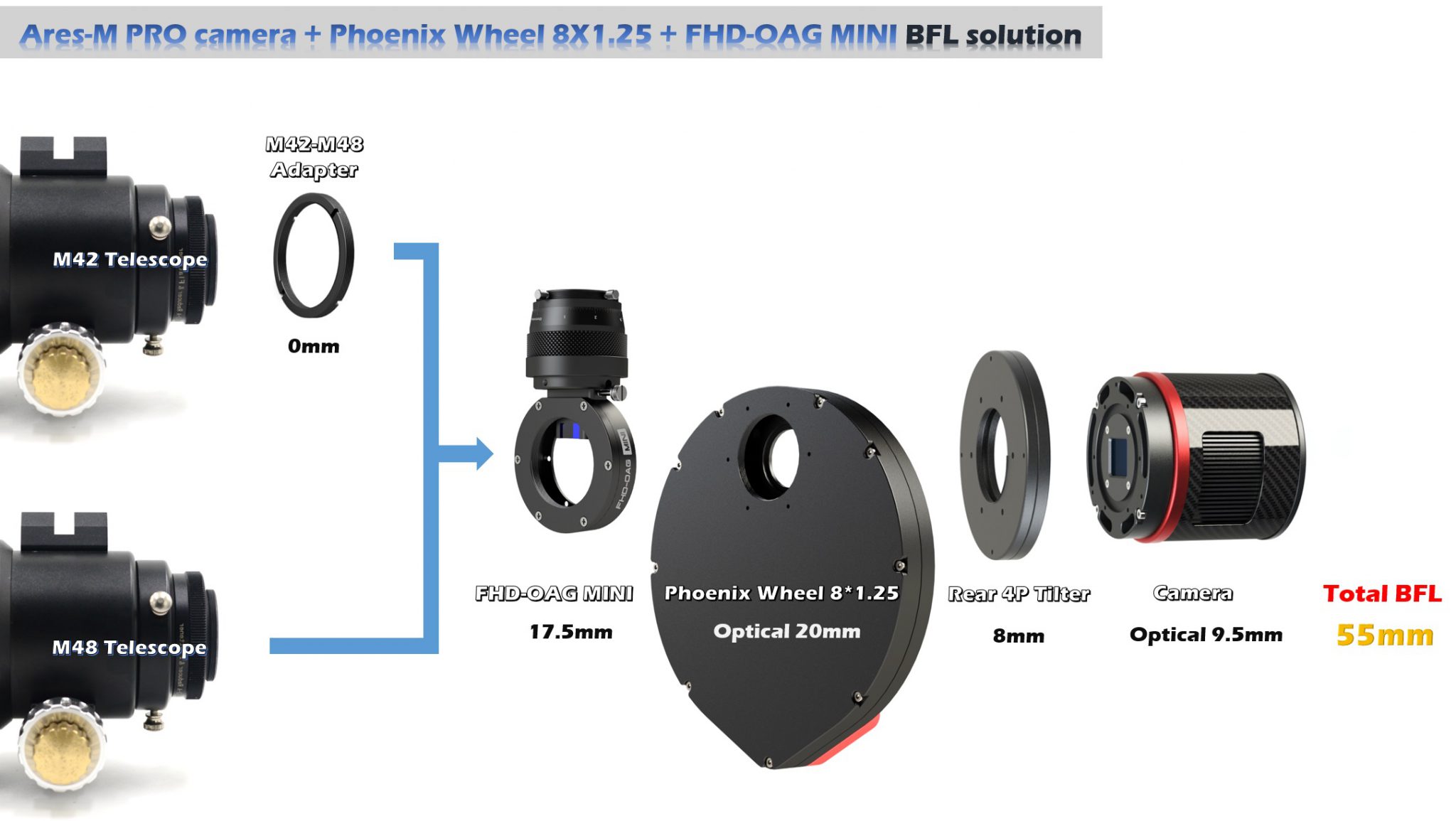

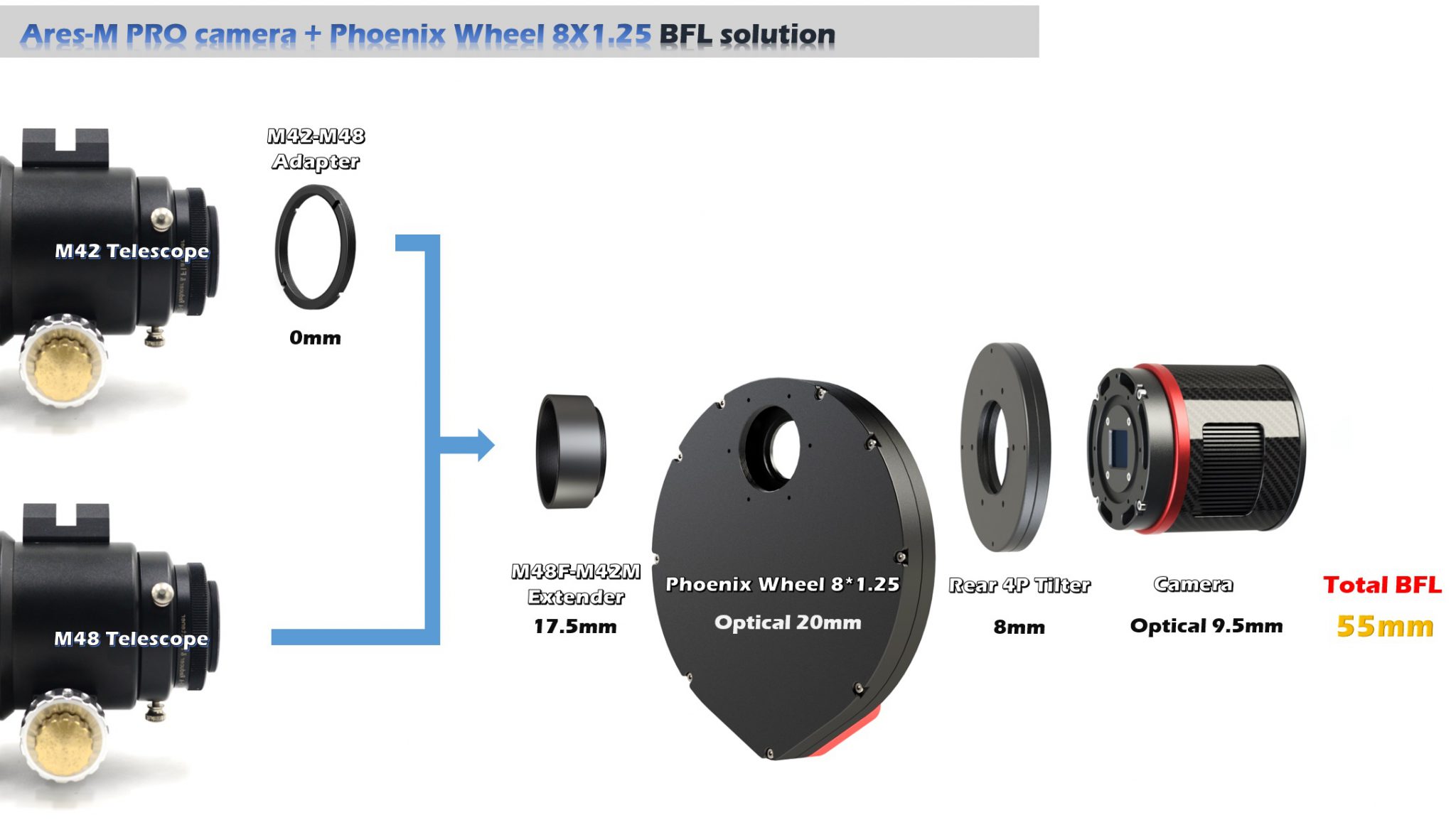

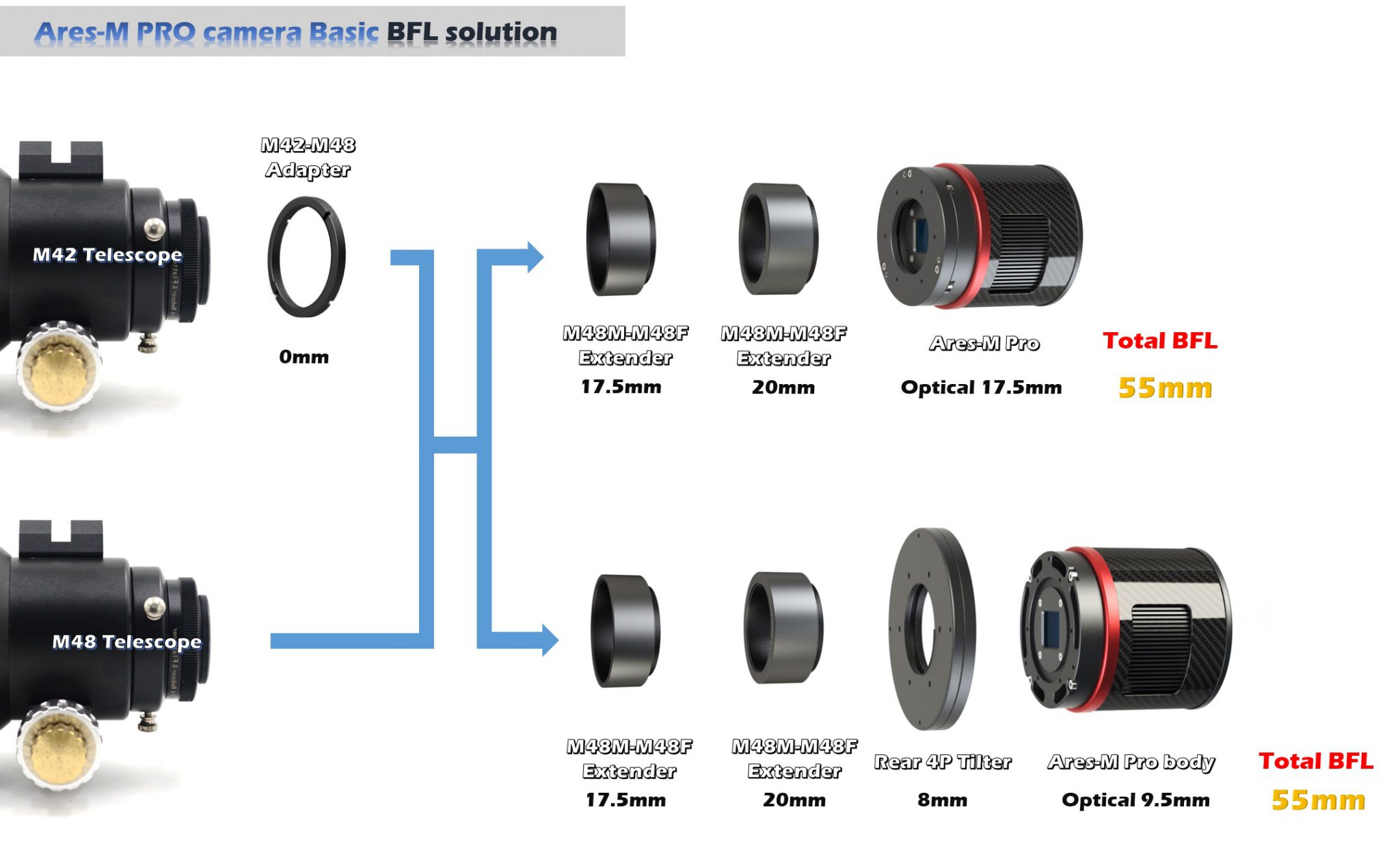

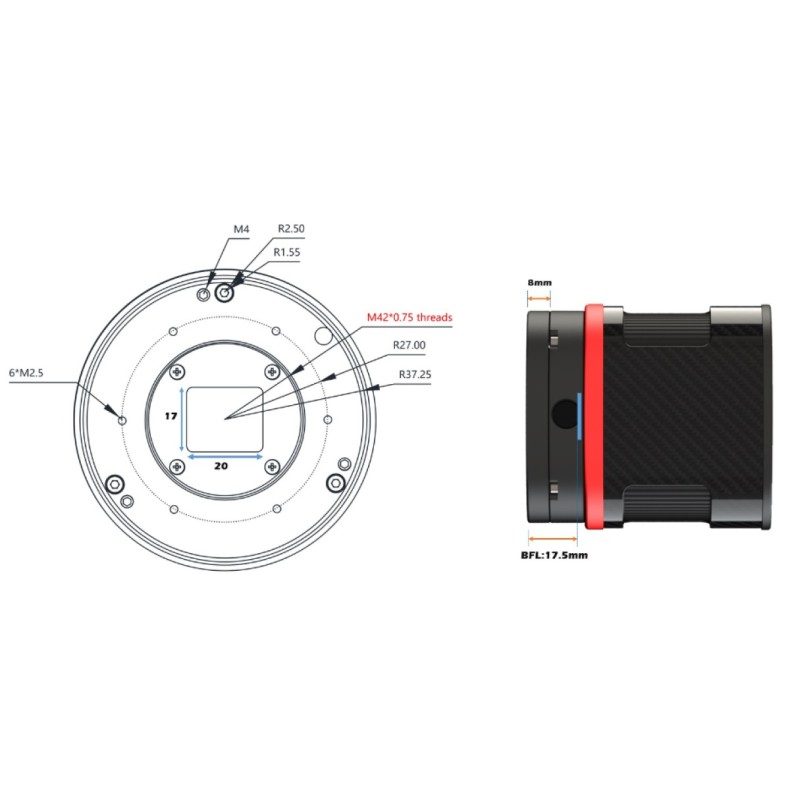

Solution de mise au point arrière
Voici quelques recommandations pour une solution BFL 55mm pour cet appareil. Si vous ne considérez pas le BFL, le mode de connexion est différent.
Spécifications
- Capteur : Nouveau SONY IMX533 1" CMOS (mono)
- Diagonale : 16 mm
- Nombre total de pixels : 9 mégapixels
- Résolution MAX : 3008×3008
- Taille des pixels : 3,76μm
- Taille du capteur : 11,31mm×11,31mm
- Taux de rafraîchissement : 43FPS（10bit）
- Obturateur : Obturateur à rouleau
- Temps d'exposition : 32μs-2000s
- Bruit de reproduction : 4.46-1e
- Puits complet : 73k e
- Pic de l'assouplissement quantitatif : ≈91
- ADC : 14 bits
- Système de refroidissement : composant de refroidissement TEC à deux étages de haute qualité
- puissance de refroidissement : 12 V - 3 A max.
- Delta T : 35°C-40°C (en dessous de la température ambiante)
- Température de fonctionnement : -10°C-60°C
- Humidité de fonctionnement : 0%-80% (en dessous de la température ambiante)
- Verre protecteur : D32*2MM Revêtement multicouche AR Plus (antireflet) de haute qualité
- Port USB : USB3.0/USB2.0
- Adaptateur : 1.25″ / M42X0.75
- Focalisation arrière : 17,5 mm
- Diamètre : 78 mm
- Poids : 420g

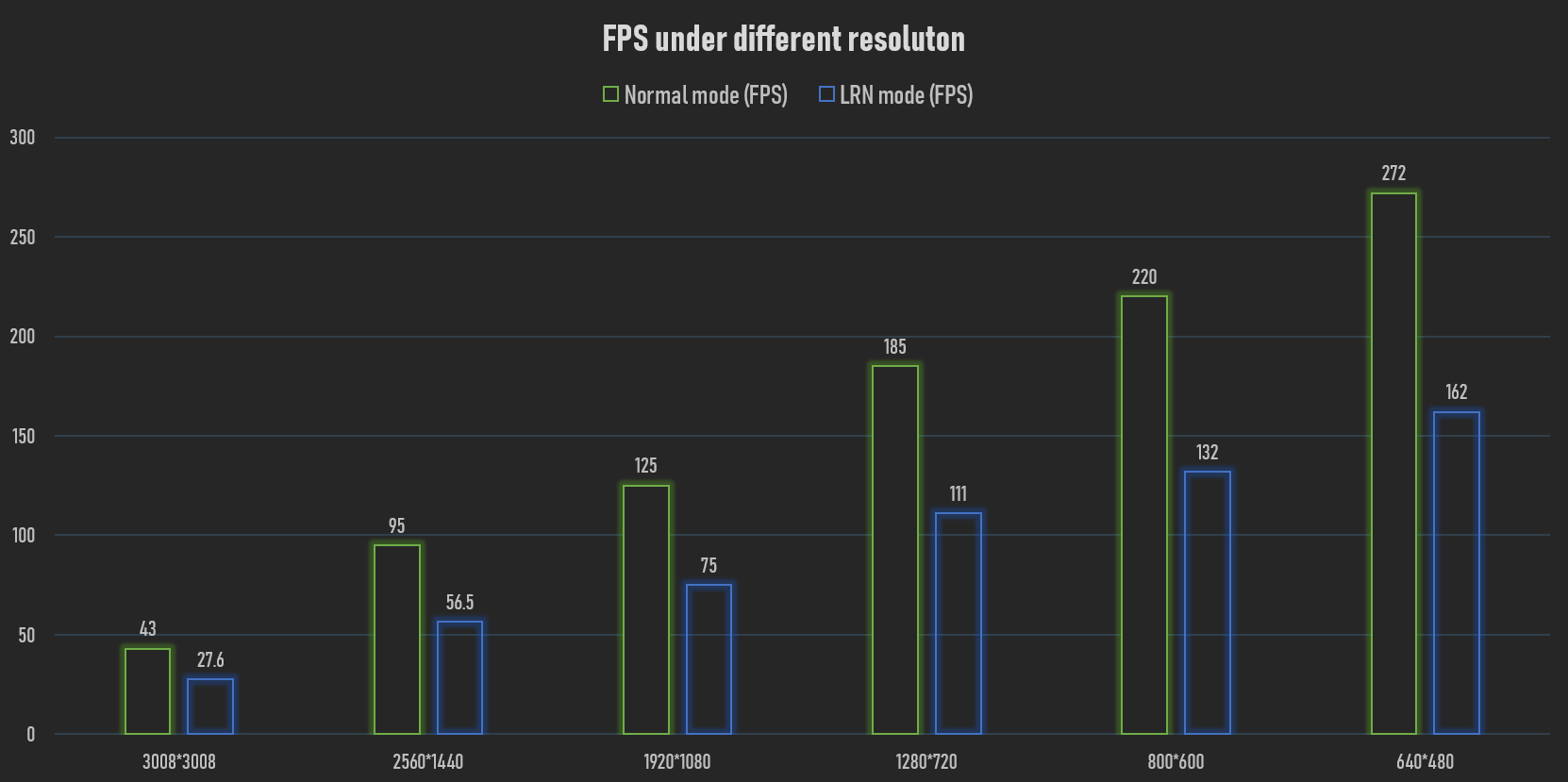

- Résolution et FPS
- En mode USB 3.0
- Résolution ADC 10bit ADC 14bit ADC
3008×3008 43FPS 19,5FPS
2560×1440 95FPS 40FPS
1920×1080 125FPS 53FPS
1280×720 185FPS 79FPS
800×600 220FPS 93FPS
640×480 272FPS 115FPS
- Option : caméra, caméra + roue Phoenix 8x1,25 + FHD-OAG MINI

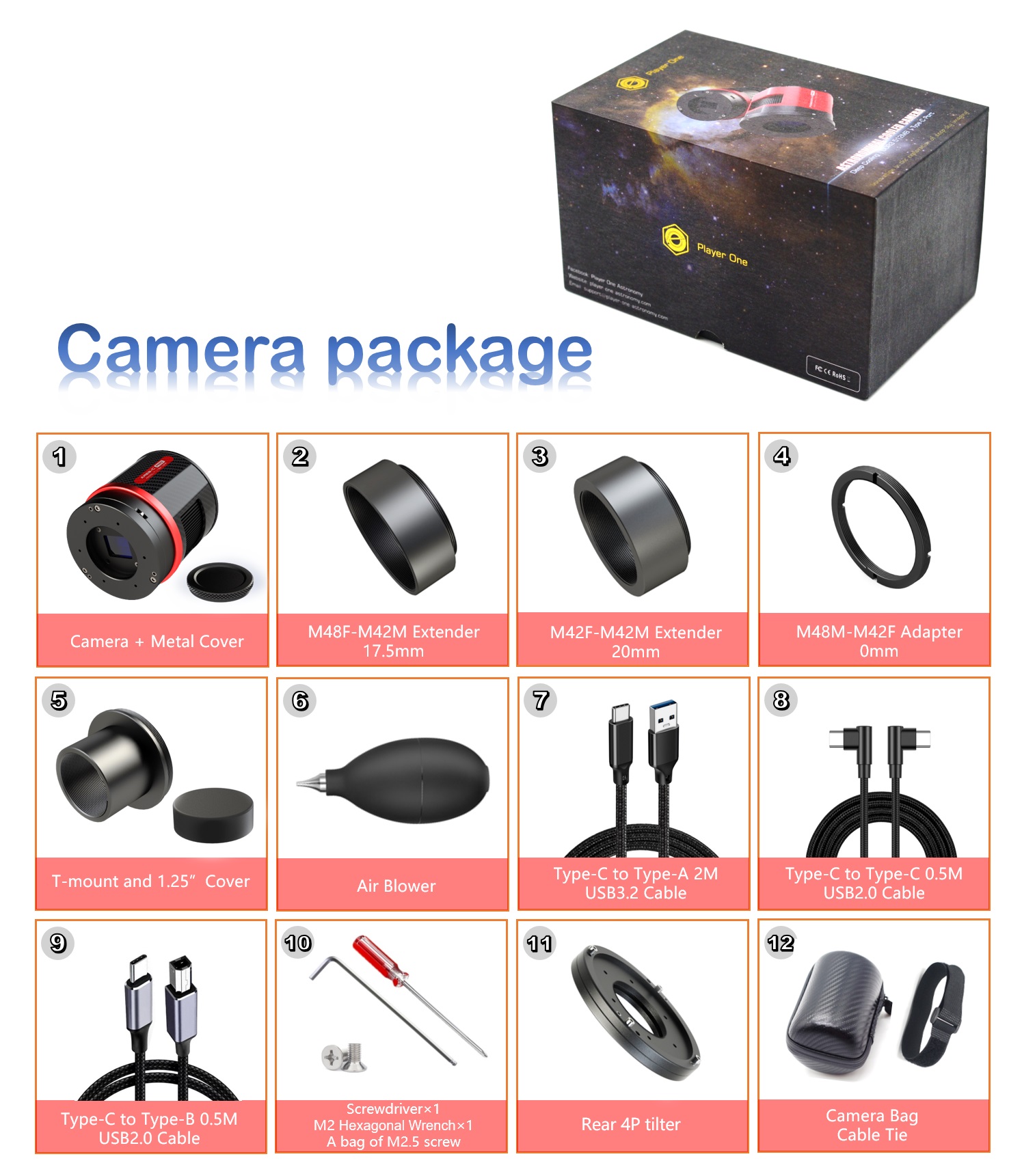

Produit livré
