Tout sur la mini caméra monochrome ASI120MM
Dans un souci permanent de satisfaire les demandes des astrophotographes, la société ZWO (Zhen Wang Optical) offredes caméras miniatures pour l'autoguidage avec sa gamme " Mini ".La mini-caméra guide ASI120MM est équipée du capteur AR130CS de 1,2 million de pixels (1280 x 960 px), 3,75µ pixels, identique à celui de la caméra ASI120MM.Le transfert se fait via USB 2.0 dans la version Mini et USB 3.0 dans la version Classic ;par conséquent, la vitesse maximale de tir est réduite.
En forme et en taille d'oculaire,cette caméra peut également être utilisée comme un "œil" électronique, filmant à une vitesse de 35 fps en pleine résolution.
Principales caractéristiques de la mini caméra ZWO ASI120MM
performances en astrophotographie
La mini caméra ZWO L'ASI120MM offre de très bonnes performances tant en imagerie qu'en orientation planétaire.Un faible bruit de lecture, une dynamique élevée et une fenêtre anti-reflet sont des caractéristiques qui le distinguent de la concurrence.

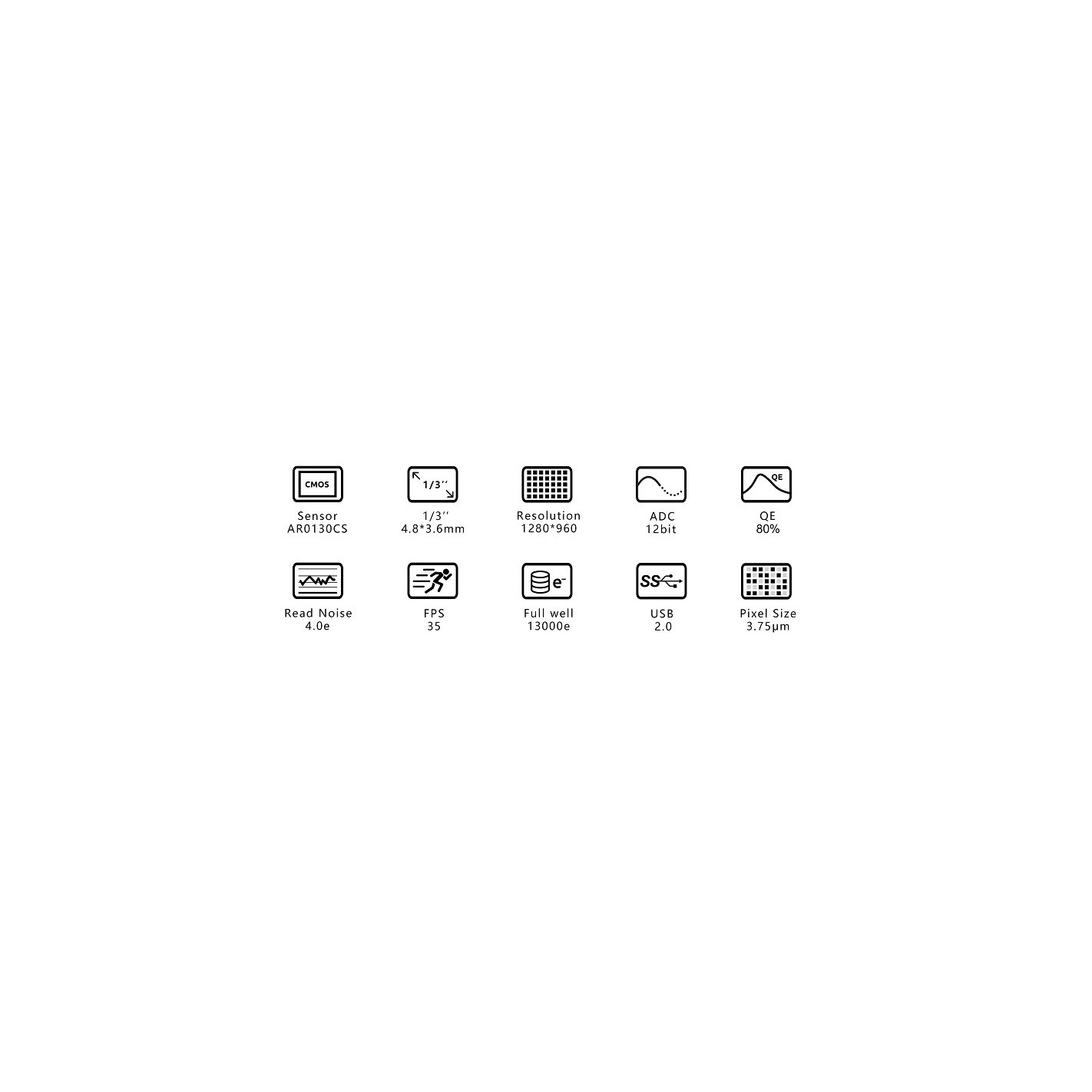

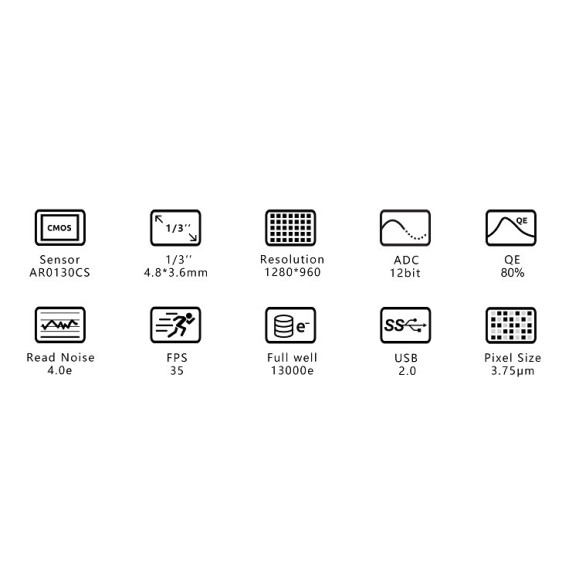

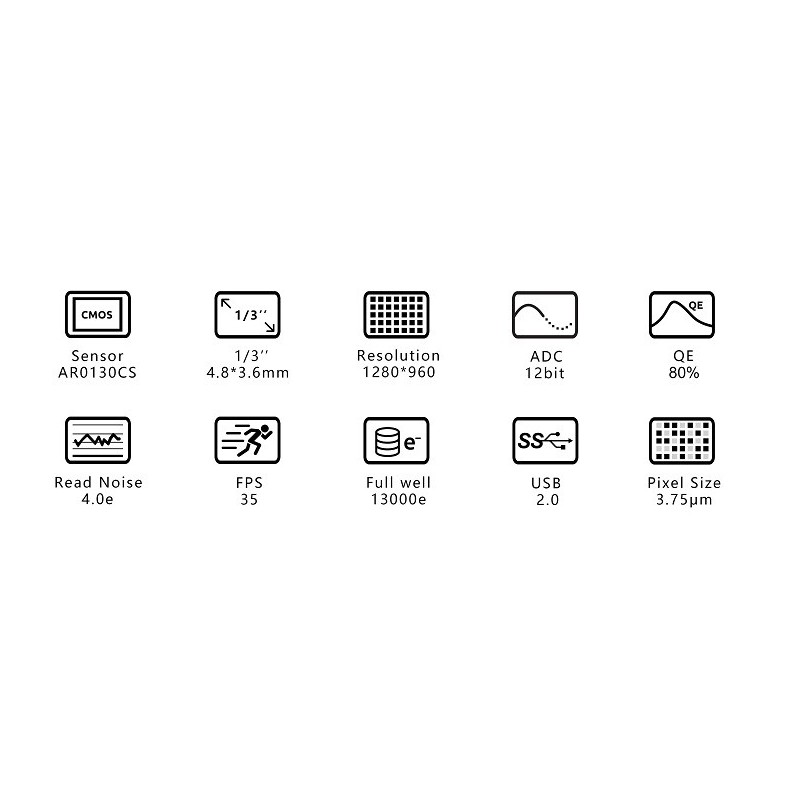

Capacité en pixels de la caméra ZWO ASI120, gain, gamme dynamique et bruit de lecture

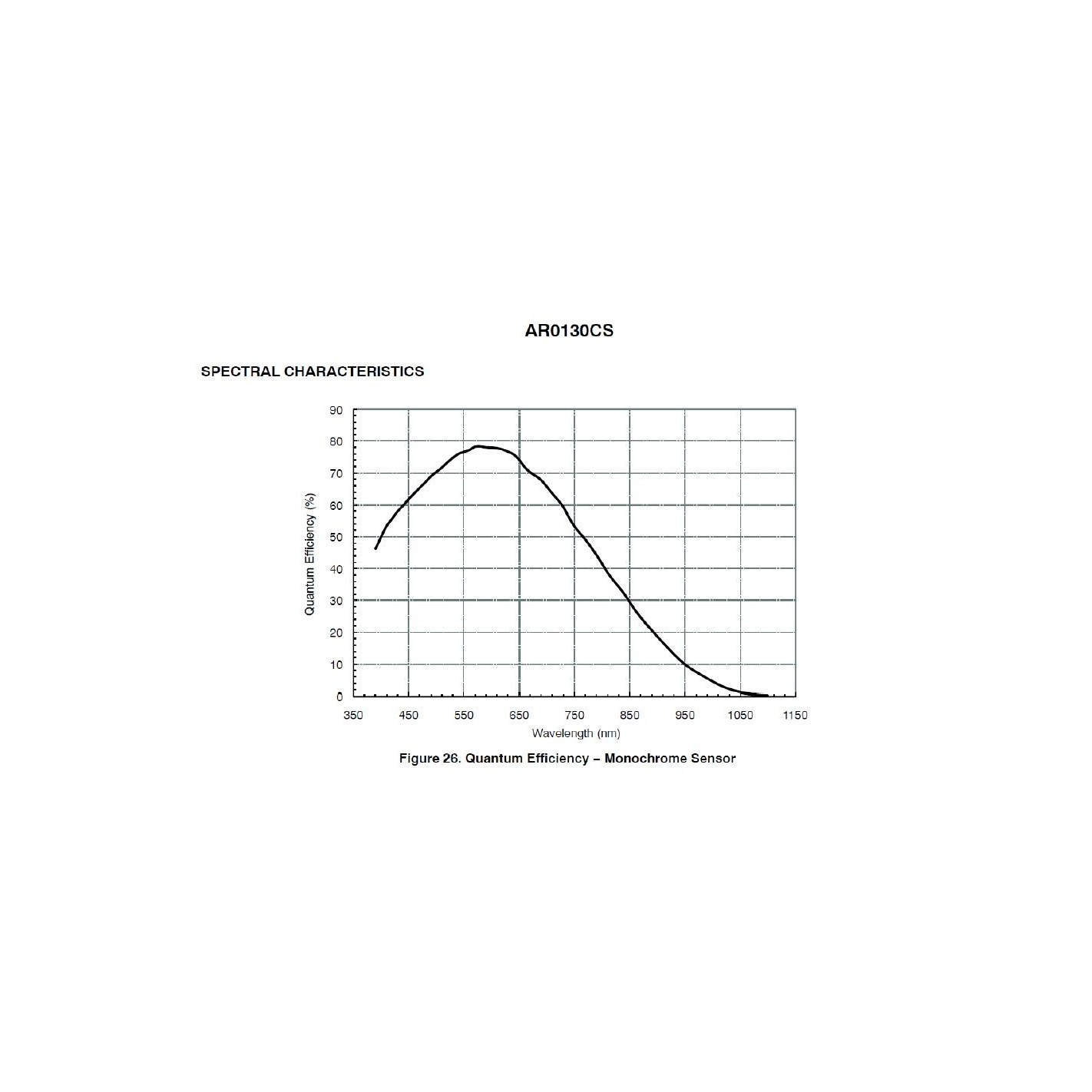

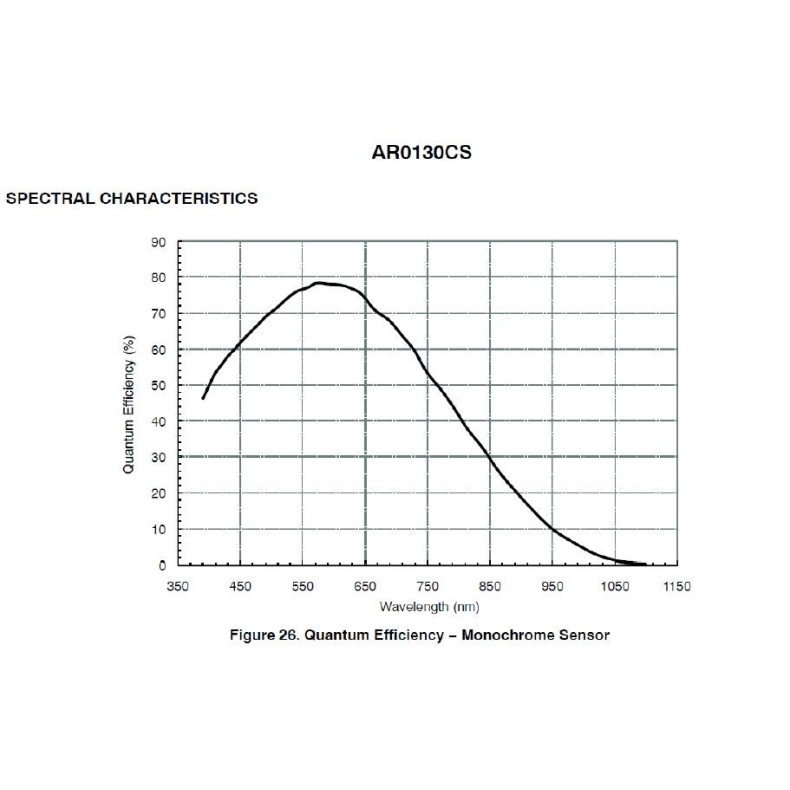

Efficacité quantique du capteur de la caméra monochrome ASI120MM-S en fonction de la longueur d'onde
ASI120MM Mini vs. ASI120MM-S
La mini caméra ZWO Le modèle ASI120MM a un design plus épuré que le modèle ASI120MM-S.Il est également plus léger et peut être inséré dans un porte-oculaire de 31,75 mm comme un oculaire classique.Vous pouvez donc faire la mise au point à travers l'oculaire, puis insérer la caméra en place avec un minimum de retouches.
Comparaison entre l'ASI120MM Mini et l'ASI120MM-S
Orientation avec l'ASI120MM Mini
La sensibilité était le principal facteur pris en compte par ZWO dans le développement de leurs chambres de guidage.Il s'agit d'une caractéristique essentielle lorsque l'on recherche une étoile guide.Le choix s'est donc porté surun capteur monochrome, qui est plus sensible et offre une meilleure résolution qu'un capteur couleur.Avec une efficacité quantique proche de 80 %, le capteur ASI120 peut détecter de nombreuses étoiles guides potentielles avec un temps d'exposition court.
L'ASI120MM Mini est conçu pour les débutants.Plus abordable que l'ASI290MM Mini et l'ASI174MM Mini, il est léger, compact et robuste.L'échantillonnage obtenu avec ses pixels de 3,75 µm le rend très polyvalent, quel que soit votre instrument de guidage.Si vous êtes à la recherche de votre première caméra d'autodiagnostic, la ZWO L'ASI120MM Mini est un excellent choix.

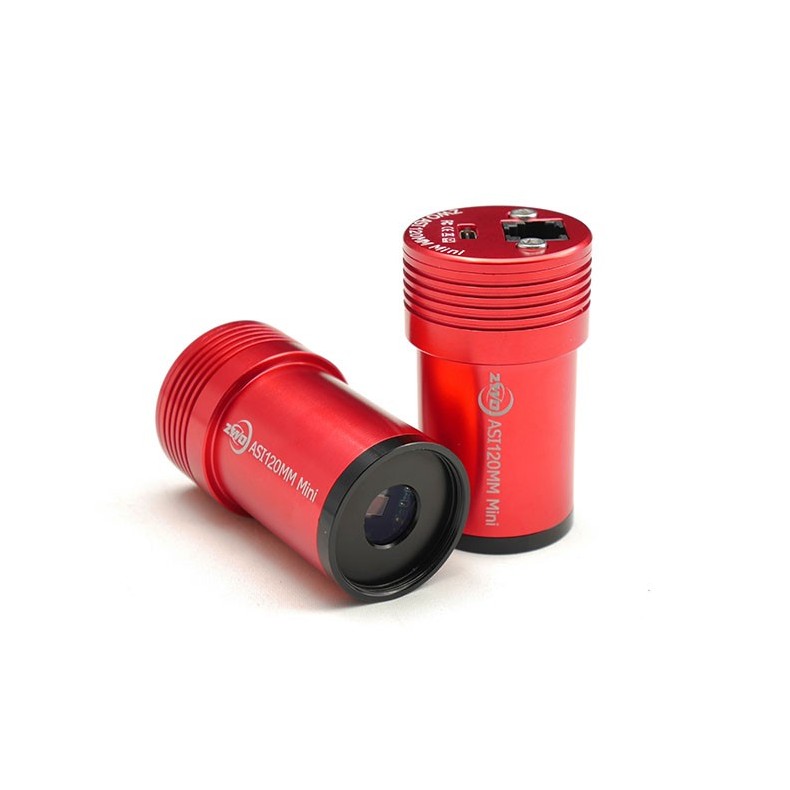

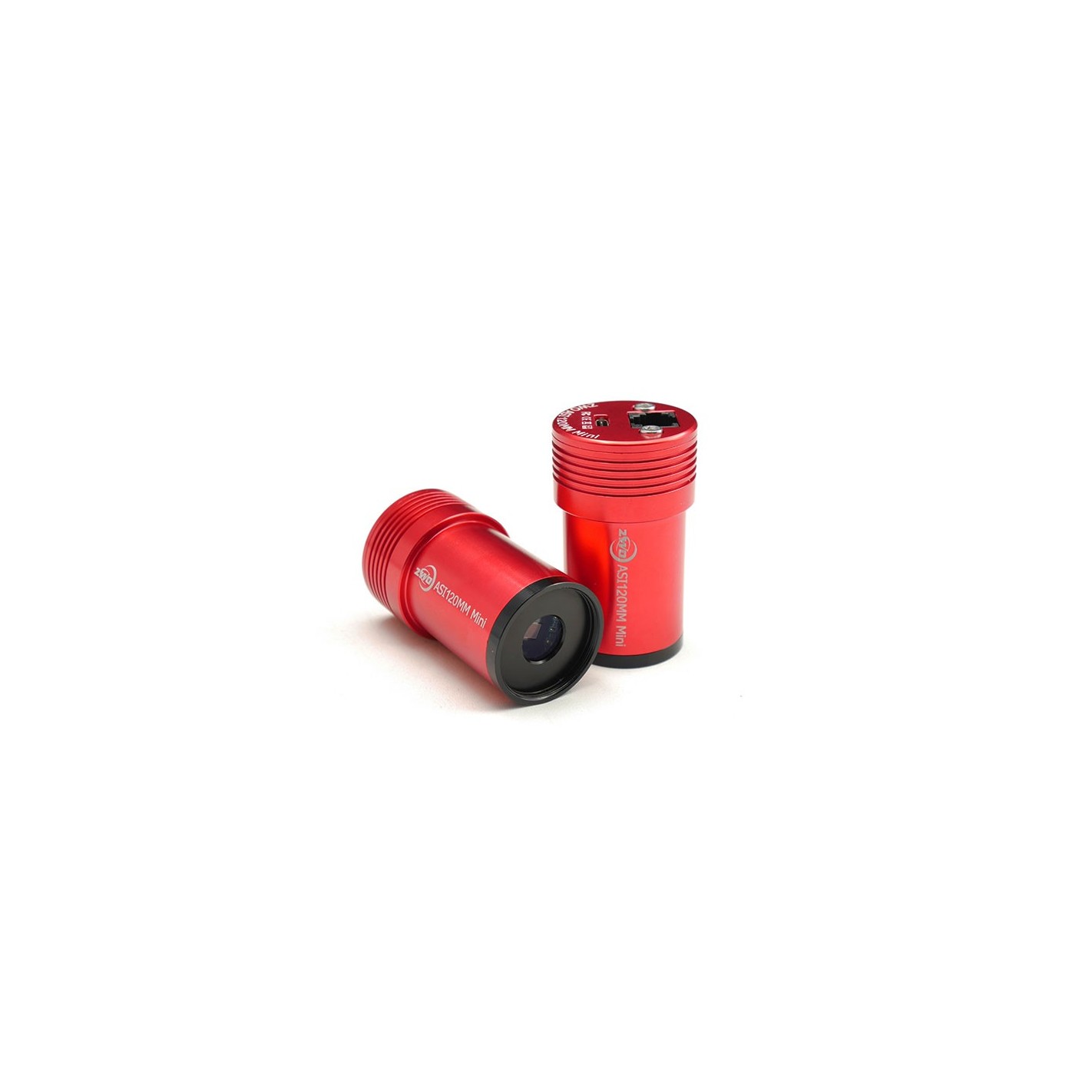

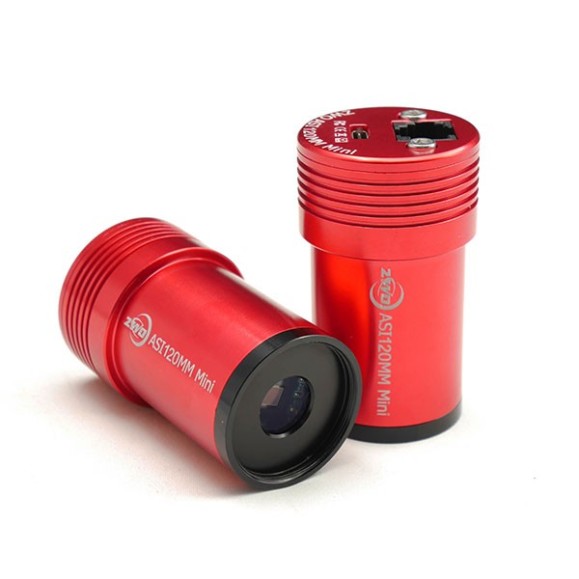

Les faces avant et arrière du mini guide caméra ZWO ASI120MM
La caméra est connectée et alimentée par unport USB 2.0 Type-CSitué sur le panneau arrière.Il dispose également d'unport RJ12 autoguidage compatible avec ST4;le lien avec les parenthèses est direct.Vous avez la possibilité de guider soit par le port ST4 (recommandé), soit par l'ordinateur en mode Pulse Guide.
Les différentes assemblées
La configuration classique consiste à insérer la caméra dans un porte-oculaire de 1,25" (31,75 mm)C'est tout ! La netteté de l'image est obtenue par le système de mise au point de l'instrument et/ou en glissant la caméra dans le focalisateur. Un objectif de 22 mm de long Si nécessaire, un tube prolongateur est fourni, qui se visse à l'extrémité de la caméra. Le filetage de sortie est M28.5x0.6, le même que celui des filtres de 31.75 mm.
Il est possible de visser un objectif CCTV optionnel sur l'avant de la caméra si vous souhaitez la transformer en caméra de surveillance du ciel, par exemple.Dans ce cas, selon le type de filetage de l'objectif (C ou CS), une ou plusieurs bagues de conversion doivent être utilisées.
Quelques réglages sur la caméra Mini ZWO ASI120MM
Logiciel
Comme pour tous les appareils photo de marque ZWO, le logiciel de contrôle de caméra le plus important et le plus complet estASIStudioà télécharger gratuitement depuis le site web du fabricant de ZWO.La marque propose également un SDK (Software Development Kit) gratuit pour permettre à de nombreux logiciels gratuits et payants de prendre en charge les caméras de manière native ZWOPrism, NINA, FireCapture, MaximDL, SharpCap, PHD2, AllSkEye, etc.Nous vous invitons à consulter la documentation spécifique de ce logiciel pour connaître son niveau de compatibilité ou à visiter le site web de ZWO pour une liste complète.
ZWO offre égalementun contrôleur ASCOM unifiéPour contrôler tous vos accessoires via la plateforme ASCOM/Alpaca.Ce pilote peut être téléchargé gratuitement à partir du site Web de l'Office national de l'énergie ZWO.
Pour les utilisateurs de Linux et de Mac,contrôleurs Indi ou IndigoSont gratuits et disponibles sur les sites web de ces plateformes.Le suivi est ensuite effectué à l'aide des logiciels KStars/Ekos (sous Linux) et AstroImager/AstroTelescope proposés par l'éditeur CloudMakers (sous Mac).
Enfin, les caméras sont accessibles ZWO par le biais de pilotes vidéo tels que DirectShow ou TWAIN.Pour plus d'informations, veuillez consulter le site web de ZWO.
Tableaux des caractéristiques
Caractéristiques électroniques
| Fonctionnalité |
Mini caméra ZWO ASI120MM |
| Capteur |
| Capteur |
CMOS en Semi AR0130CS |
| Type de capteur |
monochrome |
| Format du capteur |
1/3" |
| Taille de la matrice |
1280x960 pixels |
| Dimensions d'un pixel |
3,75 x 3,75 µm |
| Dimensions de la matrice |
4,87 x 3,67 mm (diagonale : 6,1 mm) |
| Capacité en pixels |
13.000 e- |
| Électronique |
| Convertisseur A/D |
12 bits |
| Gagner |
3.17e-/ADU |
| Bruit de lecture |
4ème |
| Obturateur |
Électronique, tapez "volet roulant" |
| Plage de temps d'exposition |
64µs à 1000s |
| Vitesse d'acquisition maximale |
35 fps, à pleine résolution (1280x960) |
| Refroidissement |
| Type de réfrigération |
Passif |
| contrôle du refroidissement |
Non |
| Refroidissement par eau |
Non |
| connecteurs |
| interface d'ordinateur |
USB 2.0 Type-C |
| Interface autoguidée |
Oui.ST4 compatible RJ12 |
| Interfaces supplémentaires |
Aucun |
| Alimentation électrique |
5V, via le port USB |
Caractéristiques mécaniques
| Fonctionnalité |
Mini caméra ZWO ASI120MM |
| approche subséquente |
8,5 mm |
| Entrée mécanique |
Coulissant 31,75 mm / Filetage femelle M28,5x0,6 |
| hublot de protection |
Verre anti-reflet |
| Dimensions (diamètre x hauteur) |
36 mm x 61 mm |
| Poids |
60g |
diagrammes
Dimensions de la mini caméra ZWO ASI120MM
Contenu du produit
- 1 Mini caméra monochrome ZWO ASI120MM
- 1 tube d'extension de 22 mm de long (filetage M28.5)
- 1 câble USB 2.0 type C (2 m)
- 2 câbles USB 2.0 Type C (50 cm)
- 1 câble autoguidé ST4
- 1 x adaptateur M28.5x0.6 à CS
