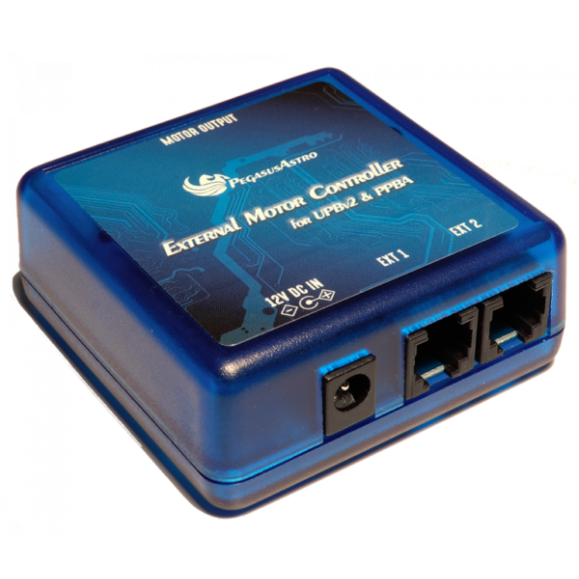

L'appareil ne nécessite pas de câble USB et peut être connecté directement au port EXT de ces Powerbox. Il peut piloter un grand moteur pas à pas bipolaire (jusqu'à 2Amps par bobine) avec une grande précision.
Compatible avec :
- Ultimate Powerbox v3
- Ultimate Powerbox v2
- Pocket Powerbox Advance
- Pocket Powerbox Micro
Microstepping
Le contrôleur prend en charge le micropas configurable par logiciel en pas entier, demi-pas, 1/4 de pas et 1/8 de pas. Cela permet d'obtenir une précision accrue grâce à une meilleure résolution et à une rotation en douceur de l'axe du moteur pas à pas.
Aucun port USB n'est nécessaire
Il n'est pas nécessaire d'occuper un port USB car le contrôleur ne requiert pas de connectivité USB. Il suffit de connecter le port RJ12 au port EXT et le contrôleur sera reconnu par le logiciel powerbox - c'est aussi simple que cela !
Dans la boîte
1 x contrôleur de moteur eXternal
1 x câble RJ12 à RJ12 - EXT (60cm)
2.1mm 2.1mm 1 x câble DC (1m)
Remarque : le câble du moteur (RJ45 à RJ45) est désormais inclus dans le kit du moteur Focus
Protections
Le contrôleur est entièrement protégé contre les sous-tensions, les surintensités et les surchauffes.

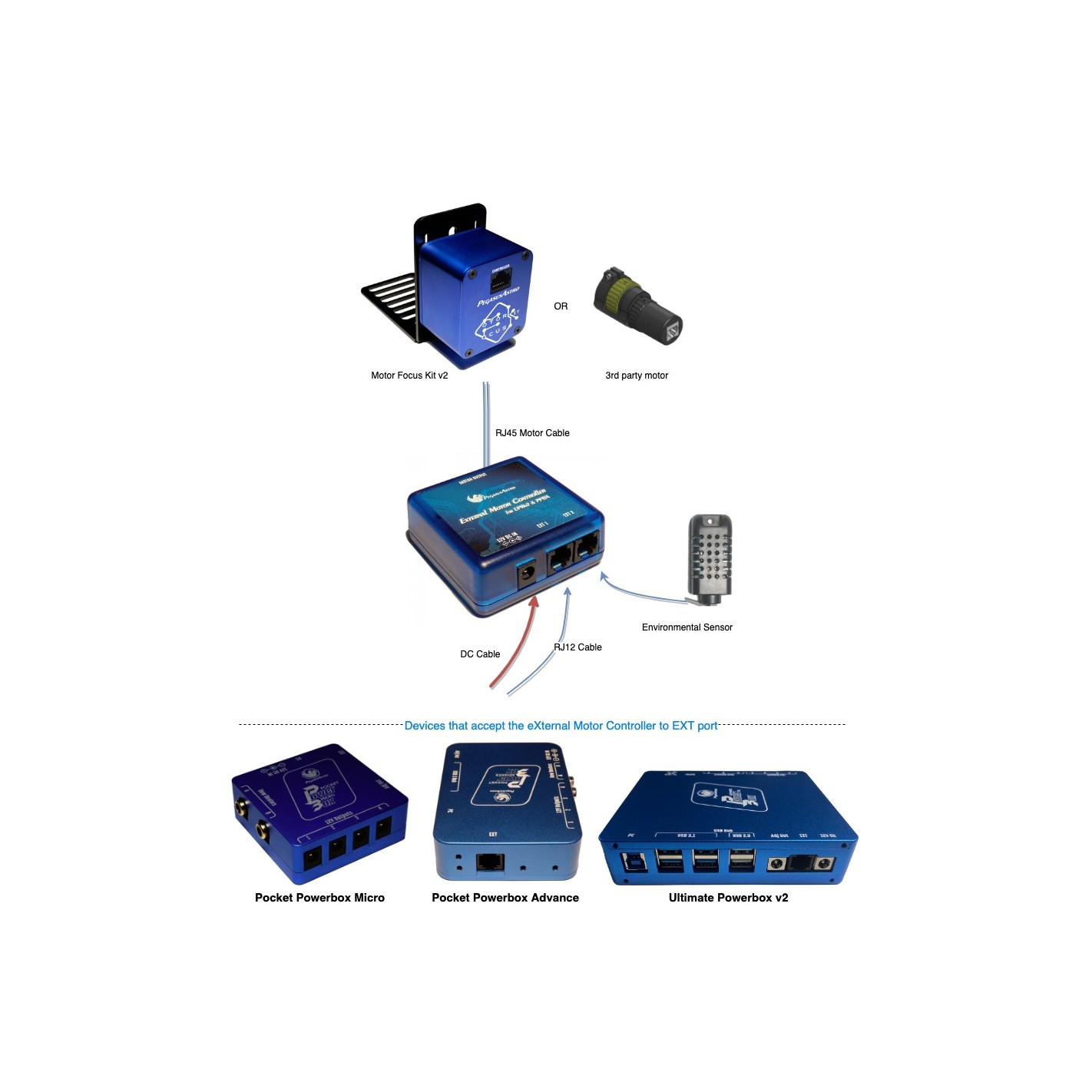

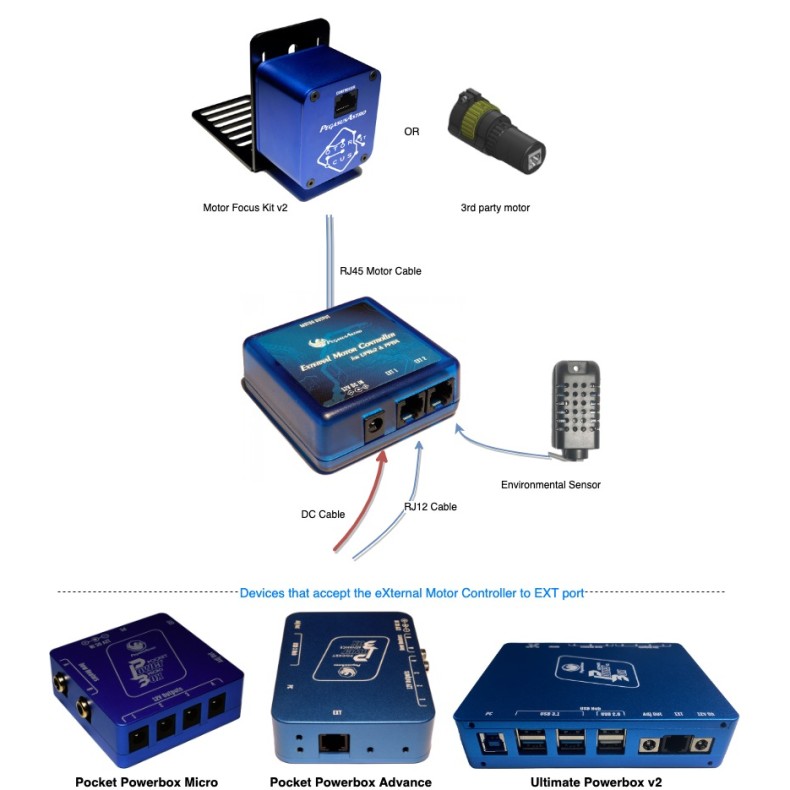

Deuxième port EXT disponible
Un second port EXT vous permet de connecter en guirlande de futurs équipements ou de raccorder votre capteur environnemental.
Moteurs compatibles
Nous avons testé et contrôlé avec succès les moteurs pas à pas suivants :
Veuillez noter que chaque moteur nécessite son propre câble en raison de la sélection différente des broches de chaque fabricant. * En option, nous fournissons l'un de ces câbles. Vérifiez le type de câble SKU dans le tableau ci-dessous.
| MOTEUR STEPPER |
TYPE DE CÂBLE (SKU) |
| Focus Moteur Pegasus (v1 & v2) |
Câble réseau RJ45 droit |
| Starlight HSM 25 / 30 / 35 |
PEG-CMOT-HSM |
| Starlight MSM 25 / 30 / 35 |
PEG-CMOT-MSM |
| Starizona Micro-Touch |
PEG-CMOT-MSM |
| Moteurs Rigel nStep |
PEG-CMOT-MSM |
| Moteur pas à pas Moonlite |
PEG-CMOT-RJ45DB9 |
| Moteur pas à pas Robofocus |
PEG-CMOT-RJ45DB9 |
| Moteur pas à pas Lakeside |
PEG-CMOT-RJ45DB9 |
| Moteur Lacerta |
PEG-CMOT-LCRT |
Spécification technique
| Type de produit |
Valeur |
| Tension d'alimentation |
12V DC de préférence. Accepte 8,2V à 24V - en fonction du moteur. |
| Courant d'entraînement |
2 ampères par bobine de moteur |
| Compatibilité des moteurs |
Moteurs pas à pas unipolaires et bipolaires |

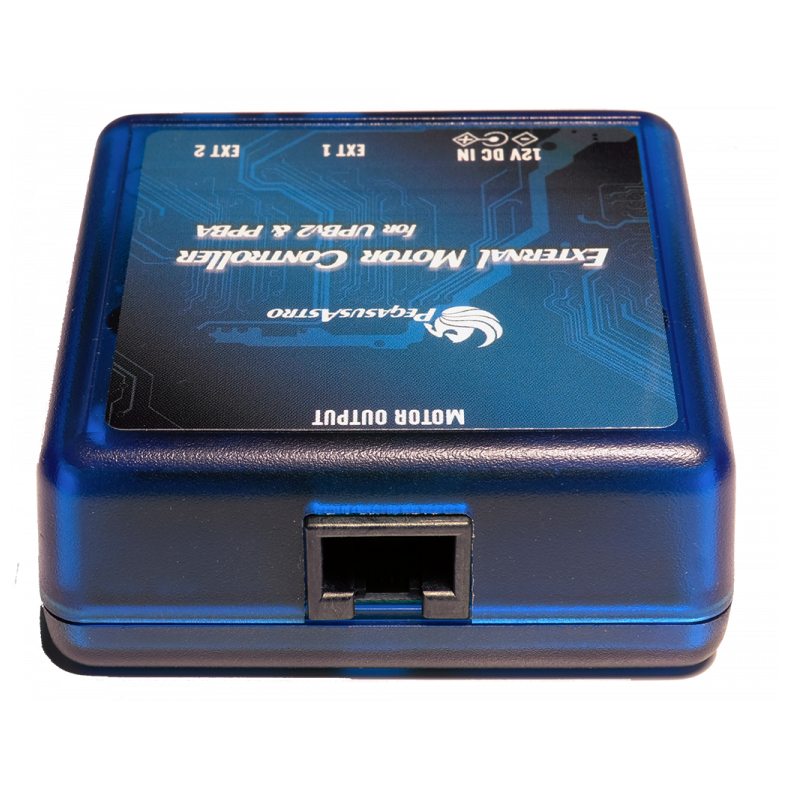

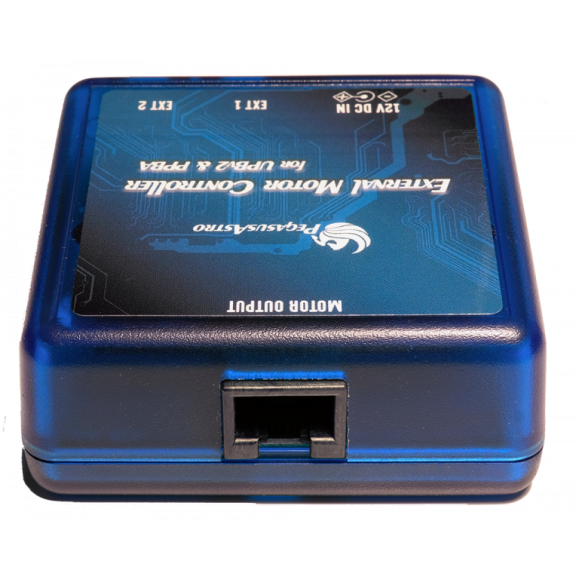

| Sortie moteur |
Connecteur RJ45 |
| Connectivité |
Prise RJ12 (câble droit RJ12 à RJ12) jusqu'à mètres |
| Connecteur d'alimentation |
Prise positive centrale de 2,1 mm |
| Dimensions de l'appareil |
66 mm x 66 mm x 28 mm |
