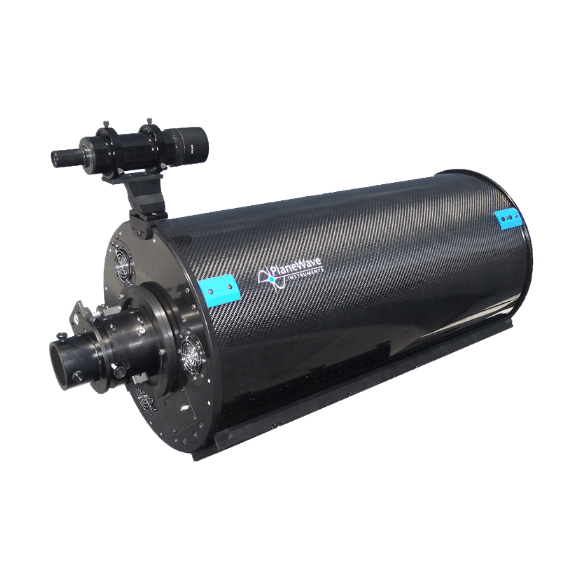

Astrographe PlaneWave Instruments CDK12.5 F/8 avec optique en silice fondue

PlaneWave Instruments CDK12.5 F/8 astrographe avec optique en silice fondue

Astrographe PlaneWave CDK12.5 f/8

Après l'introduction réussie de l'astrographe PlaneWave CDK 20" il y a quelques années, le CDK 12.5" est maintenant disponible dans une ouverture plus petite et encore plus abordable. Le CDK 12,5" est un astrographe abordable pour de nombreux astronomes amateurs.

L'abréviation CDK désigne le système optique des astrographes PlaneWave : un Cassegrain Dall Kirkham avec une unité de correction optique. Le résultat est le CDK 12,5", exempt de coma et d'astigmatisme hors axe, qui offre un champ parfaitement plat jusqu'au bord d'un cercle d'image de 52 mm. En savoir plus sur la conception optique (CDK).

La silice fondue est un verre de silice synthétique amorphe de la plus haute pureté et l'un des verres les plus transparents fabriqués. Les propriétés optiques et thermiques de la silice fondue sont supérieures à celles d'autres types de verre en raison de sa pureté. Sa transmission et son homogénéité dépassent celles du quartz cristallin sans les problèmes d'instabilité thermique inhérents à la forme cristalline. La silice fondue a un coefficient de dilatation thermique six fois inférieur à celui du verre borosilicaté (Pyrex), ce qui signifie que lorsqu'elle est refroidie, elle conserve sa forme avec une grande précision. Il en résulte des performances optiques constantes et une mise au point inchangée malgré les changements de température. Grâce à sa température de fusion élevée (~ 1 600 degrés Celsius), à son très faible coefficient de dilatation thermique et à sa résistance aux chocs thermiques, la silice fondue est le matériau de prédilection des observatoires professionnels et de diverses applications scientifiques.

Nous allons maintenant vous montrer un diagramme de points pour vous convaincre de la haute qualité d'image du CDK 12.5. Dans la colonne de gauche, le diagramme montre une simulation de diffraction pour l'optique CDK 12.5", et la colonne de droite montre le diagramme de points calculé. Les petits carrés du diagramme ont une largeur de 9 micromètres (0,009 mm). L'axe est en haut, la ligne centrale est à 15,6 mm de l'axe (0,35 degrés) et la ligne inférieure est à 26 mm de l'axe (0,58 degrés).

Le diamètre d'une étoile au bord du champ plat correspond à la taille des pixels des puces CCD grand format actuelles et la qualité de l'image de l'optique n'est limitée que par les conditions d'observation et la qualité du suivi.

Lorsque l'on travaille avec des caméras CCD SBIG (avec ou sans AO8), il faut respecter des distances de mise au point précises par rapport à la puce CCD (espacement miroir primaire / surface de la puce) afin de maintenir la planéité du champ et d'obtenir une bonne image. À cette fin, des adaptateurs sont disponibles pour différentes configurations.

Principales caractéristiques du CDK12.5

Grande ouverture et rapport focal étendu

Le CDK12.5 a une ouverture de 318 mm et un rapport focal de f/8. Cette combinaison permet d'obtenir une profondeur de champ extraordinaire et une excellente résolution. Cette combinaison offre une grande profondeur de champ et une excellente résolution, ce qui le rend très efficace pour les images détaillées de la lune, des planètes et du ciel profond.

Conception optique avancée

Le CDK12.5 est doté d'un système optique Dall-Kirkham corrigé de pointe pour une clarté d'image exceptionnelle. Cette conception élimine la coma et l'astigmatisme hors axe et permet d'obtenir un champ parfaitement plat, garantissant des images nettes et détaillées sur l'ensemble du champ avec un minimum d'ajustements post-traitement.

Structure mécanique robuste

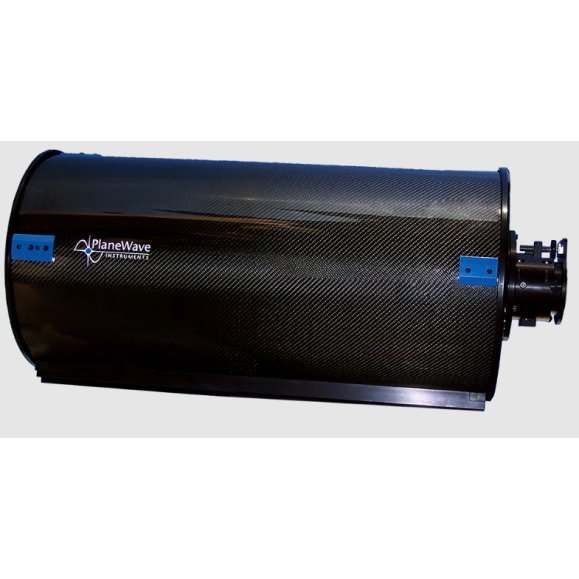

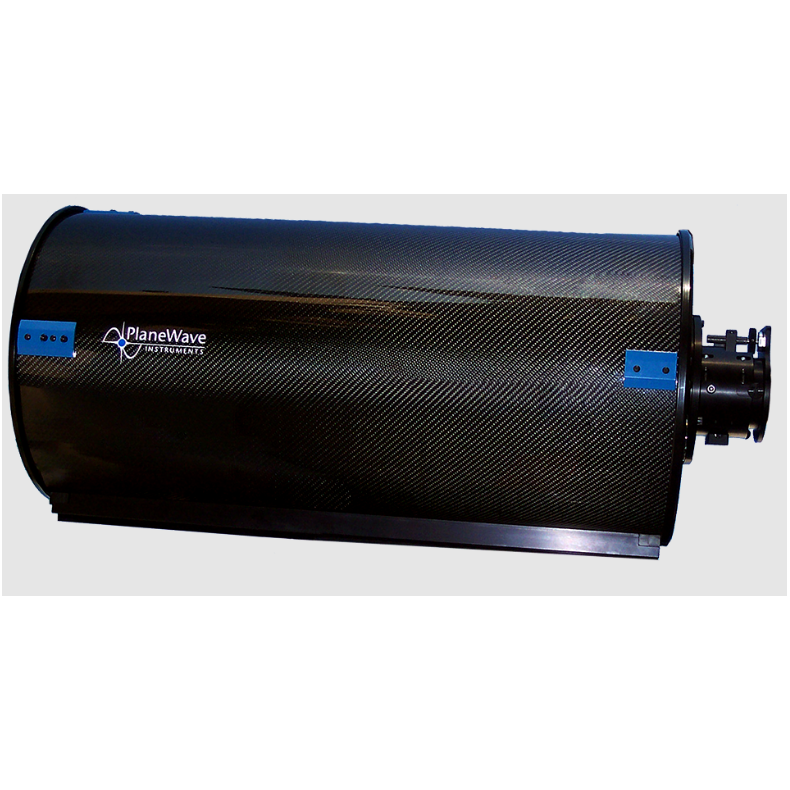

Construit avec un tube optique en fibre de carbone, le CDK12.5 est léger et très résistant. Sa conception tient compte d'une dilatation thermique minimale, garantissant une mise au point stable sur une large plage de températures, idéale pour des sessions d'observation prolongées dans des conditions environnementales variées.

Miroirs et revêtements haute performance

Grâce à ses miroirs en silice fondue, le CDK12.5 conserve un alignement optique précis et une surface exacte en cas de changement de température. Les revêtements de qualité supérieure améliorent la transmission de la lumière et réduisent la lumière parasite, optimisant les performances du télescope pour les tâches d'observation exigeantes.

Gestion thermique

Le CDK12.5 comprend des ventilateurs de refroidissement et un système de contrôle Delta-T prêt à atteindre rapidement l'équilibre thermique. Cette configuration minimise les turbulences de l'air à l'intérieur du tube, réduisant la distorsion de l'image et maintenant une qualité d'image constante.

Contrôle intégré de la rosée

Ce télescope intègre une technologie sophistiquée de prévention de la rosée avec des coussins thermiques gérés par le logiciel PlaneWave. Ce système garantit que les surfaces optiques restent exemptes de condensation en cas de variations du taux d'humidité, ce qui préserve la clarté et les performances pendant les séances d'observation.

Avantages spécifiques à l'application

Astrophotographie

Grâce à son système optique précis et à ses performances stables, le CDK12.5 permet aux astrophotographes de capturer des images époustouflantes du cosmos avec des détails et une clarté extraordinaires.

Recherche astronomique

Les capacités d'imagerie fiables et détaillées du CDK12.5 en font une excellente ressource pour les institutions académiques et les observatoires menant des études astronomiques sophistiquées, y compris la photométrie stellaire et le suivi des planètes mineures.

Observations visuelles

Le CDK12.5 excelle dans l'observation visuelle, offrant des vues vibrantes et claires, ce qui le rend parfait pour les fêtes stellaires et l'astronomie visuelle sérieuse. Sa grande ouverture et ses composants optiques de haute qualité offrent des vues époustouflantes des objets planétaires, lunaires et du ciel profond, enrichissant ainsi chaque expérience d'observation.

Conscience de la situation spatiale (SSA) et conscience du domaine spatial (SDA)

Le CDK12.5 se prête également à des applications de connaissance de la situation spatiale et de connaissance du domaine spatial. Sa capacité à fournir des observations détaillées peut s'avérer essentielle pour le suivi et la surveillance des satellites et autres débris spatiaux, fournissant des données précieuses pour la gestion du trafic spatial et les initiatives de sécurité.

SPÉCIFICATIONS TECHNIQUES :

• Conception optique : Dall-Kirkham corrigé (CDK)
• Ouverture (mm) : 12,5" (318 mm)
• Longueur focale : 2 541 mm (100,04 pouces)
• Rapport focal : f/8
• Champ d'image : 52 mm
• Distance de mise au point arrière : 10,45 pouces (265 mm) à partir de la surface de montage, 7,2 pouces (183 mm) à partir de la mise au point de la crémaillère
• Obstruction centrale : 42% du miroir primaire
• Substrat : Silice fondue
• Longueur optique : 31 pouces (787 mm)
• Poids du tube optique : 46 lbs (21 kg)

qu'est-ce qui est livré sous cette référence ?

• Motorisé 2.75" - Fournit 1.3" de déplacement du focuser et occupe 3" de back focus. Nécessite le kit EFA #1329012 vendu séparément.
• Planewave Instruments Éléments chauffants intégrés pour éviter la rosée - Les coussins chauffants sur les miroirs primaire et secondaire nécessitent le contrôleur Delta-T 600195 avec le câblage préinstallé pour le chauffage. Vendu séparément.
• Couvercle OTA - Pour protéger le miroir primaire et l'intérieur du tube optique
• Clé USB - Contient le logiciel et les instructions pour la collimation et l'espacement du miroir primaire par rapport au miroir secondaire
• Jeu de clés (5812A35) - Clés hexagonales standard (commandes européennes uniquement)
• Étui souple pour le miroir secondaire
• Adaptateur 12V AC

Dimensions et poids pour l'expédition

• Largeur : 22 pouces (559 mm)
• Hauteur : 737 mm (29 pouces)
• Longueur : 48 pouces (1 219 mm)
• Poids : 163 lbs (73.9 kg)

* Ces informations ne sont qu'une estimation approximative. Les dimensions et le poids réels peuvent varier.

COMME IL S'AGIT D'UN PRODUIT TRÈS DÉLICAT, LE TRANSPORT EST PALETTISÉ ET DOIT FAIRE L'OBJET D'UN DEVIS AU MOMENT DE LA COMMANDE, QUELLE QUE SOIT LA VALEUR INDIQUÉE SUR LE SITE WEB. DEMANDEZ-NOUS TOUJOURS À L'AVANCE UN DEVIS PERSONNALISÉ.
