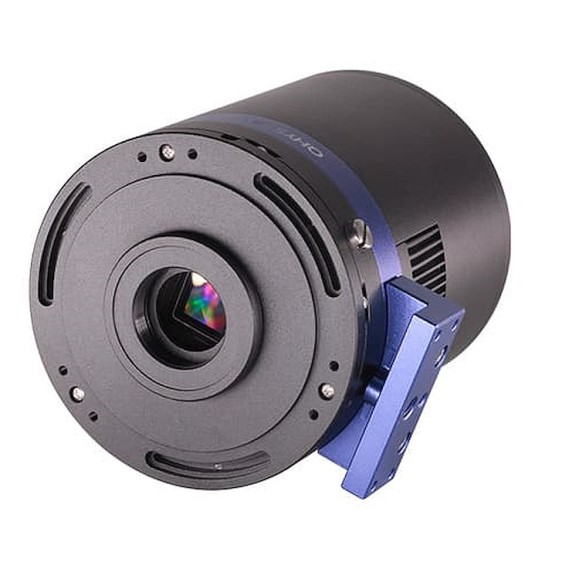

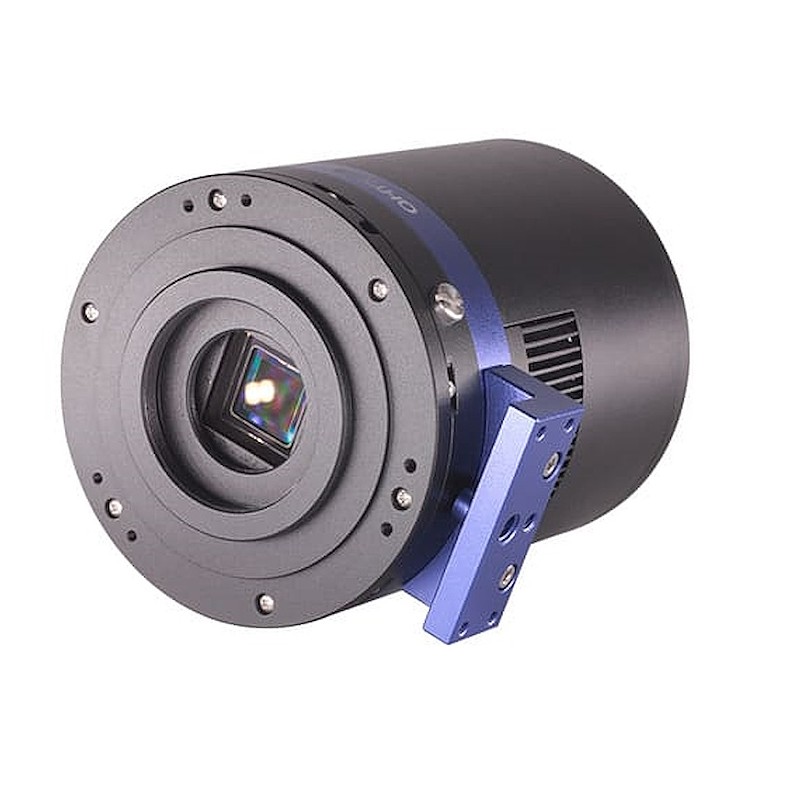

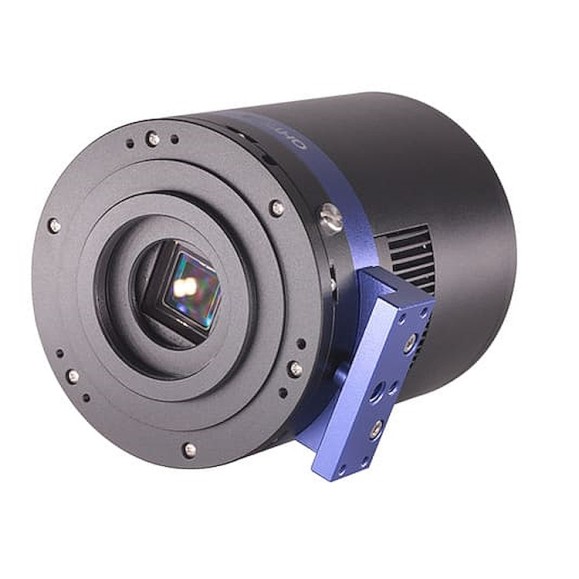

Caméra QHY CMOS modèle QHY533C couleur

Résumé

QHY533M (mono) et QHY533C (couleur) ont des interfaces différentes afin d'être plus flexibles dans le traitement des différentes applications.

Le QHY533M peut être connecté directement au QHYCFW3S-SR sans démonter aucune partie de la roue à filtres (comme le porte-filtre). Cela permet d'obtenir une longueur focale arrière très courte et est facile à fixer ! En outre, la combinaison QHY533M + QHYCFW3S-SR peut être facilement connectée à un objectif DSLR, avec seulement un adaptateur supplémentaire (vendu séparément).

Les deux QHY533M/C sont livrés avec un adaptateur supplémentaire pour une interface de trépied. Cela facilite la prise de vue avec des objectifs DSLR.

Caractéristiques

BSI

L'un des avantages de la structure CMOS rétro-éclairée est l'amélioration de la capacité du puits plein. Ceci est particulièrement utile pour les capteurs avec de petits pixels. Dans un capteur à éclairage frontal classique, les photons de la cible qui pénètrent dans la couche photosensible du capteur doivent d'abord traverser le câblage métallique qui se trouve juste au-dessus de la couche photosensible. La structure du câblage réfléchit une partie des photons et réduit l'efficacité du capteur.

Dans le capteur rétro-éclairé, la lumière peut pénétrer la surface photosensible par l'arrière. Dans ce cas, la structure de câblage intégrée au capteur est située sous la couche photosensible. Par conséquent, plus de photons atteignent la couche photosensible et plus d'électrons sont générés et capturés dans le puits du pixel. Ce rapport entre la production de photons et d'électrons est appelé efficacité quantique. Plus l'efficacité quantique est élevée, plus le capteur est efficace pour convertir les photons en électrons, et donc plus il est sensible pour capturer une image de quelque chose de faible.

Données RAW authentiques

Les reflex numériques disposent d'une sortie d'image RAW, mais celle-ci n'est généralement pas complètement RAW. Si vous regardez de près, vous pouvez encore voir des signes de réduction du bruit et de suppression des pixels chauds. Cela peut avoir un effet négatif sur l'image pour l'astronomie, comme l'effet "mangeur d'étoiles". Cependant, les caméras QHY offrent une VRAIE SORTIE D'IMAGE RAW et produisent une image composée uniquement du signal original, ce qui permet de conserver une flexibilité maximale pour les programmes de traitement d'images astronomiques post-acquisition et d'autres applications d'imagerie scientifique.

Technologie anti-mousse

S'appuyant sur près de 20 ans d'expérience dans la conception de chambres froides, la chambre froide QHY a mis en œuvre des solutions de contrôle total de la rosée. La fenêtre optique est équipée d'un dispositif de chauffage de la rosée intégré et la chambre est protégée contre la condensation de l'humidité interne. Une plaque chauffante électrique pour la fenêtre de la chambre peut empêcher la formation de rosée et le capteur lui-même est maintenu sec grâce à notre conception de tube de gel de silicone pour le contrôle de l'humidité à l'intérieur de la chambre du capteur.

Refroidissement

Outre le refroidissement TE à double étage, le QHYCCD met en œuvre une technologie propriétaire au niveau matériel pour contrôler le bruit du courant d'obscurité.

Contrôle de l'amplification

Par rapport à la dernière génération d'astrocaméras d'entrée de gamme, comme la QHY183 ou la QHY 163, la QHY533M dispose d'un bien meilleur contrôle de l'amplification.

QHY533M Foncé, 300s

QHY183M Foncé , 300s

QHY533M Drak frame, 600s, avec le gain le plus élevé (170) et strech - seule une très légère amplification peut être détectée dans le coin.

Conception

QHYCFW3S Adaptation pour QHYCFW3S Adaptation pour QHY533M

Afin de permettre à tous les astrophotographes d'utiliser facilement l'interface filetée du 533M pour connecter la roue à filtres sans démonter aucune partie de la roue (comme le conteneur à filtres), à partir de 2022, le QHYCFW3-SR ne sera pas équipé de cet adaptateur (ci-dessous). Cet adaptateur est utilisé pour connecter QHY163 ou QHY183 alors que QHY533M n'en a pas besoin. Par conséquent, si vous souhaitez obtenir un QHY533M, nous vous recommandons de choisir le QHYCFW3S-SR pour bénéficier de la meilleure expérience possible.

Cet adaptateur est toujours inclus dans l'emballage de CFW3S-SR. Vous pouvez toujours utiliser CFW3S-SR avec QHY183 ou QHY163.

QHY533M Réglage de la position parallèle

Le QHY533M est relié au QHYCFW3S par des filetages， il se peut donc que le capteur ne soit pas parallèle à la roue filtrante lorsque les filetages sont complètement tournés. Dans ce cas, vous pouvez ajuster l'avant du 533M à l'angle correct du capteur.

Conception de QHY533C

Un kit d'adaptateurs E sera fourni gratuitement avec le QHY533C. Les adaptateurs peuvent être directement connectés à l'interface de l'objectif 55mm BFL M48 MPCC, ou à l'interface de l'objectif Nikon/Canon DSLR (il est nécessaire d'acheter un autre adaptateur d'objectif DSLR). En même temps, le filetage du port C peut être fourni avec le QHY533C et l'objectif du port C peut être monté directement.

Exemples d'images

【M51 - La galaxie Rewmolino】

Astrophotographe :@blastrophoto

Télescope : Explore Scientific ED127

Modèle d'appareil photo : QHY533M

Selle : Skywatcher EQ6-R Pro

Intégration :
36x180s - R
36x180s - G
36x180s - B
60x180s - Lum
109x300s - Ha

【IC443, Nébuleuse de la Méduse】

Astrophotographe : Nico Carver

https://www.instagram.com/p/CbfTnKfOJwQ/

Télescope : Askar FRA300 Pro

Modèle de caméra : QHYCCD QHY533M

Filtres : Astrodon H-alpha 5nm, [OIII] 3nm

Intégration : 2,4 heures

Caractéristiques techniques

Courbes

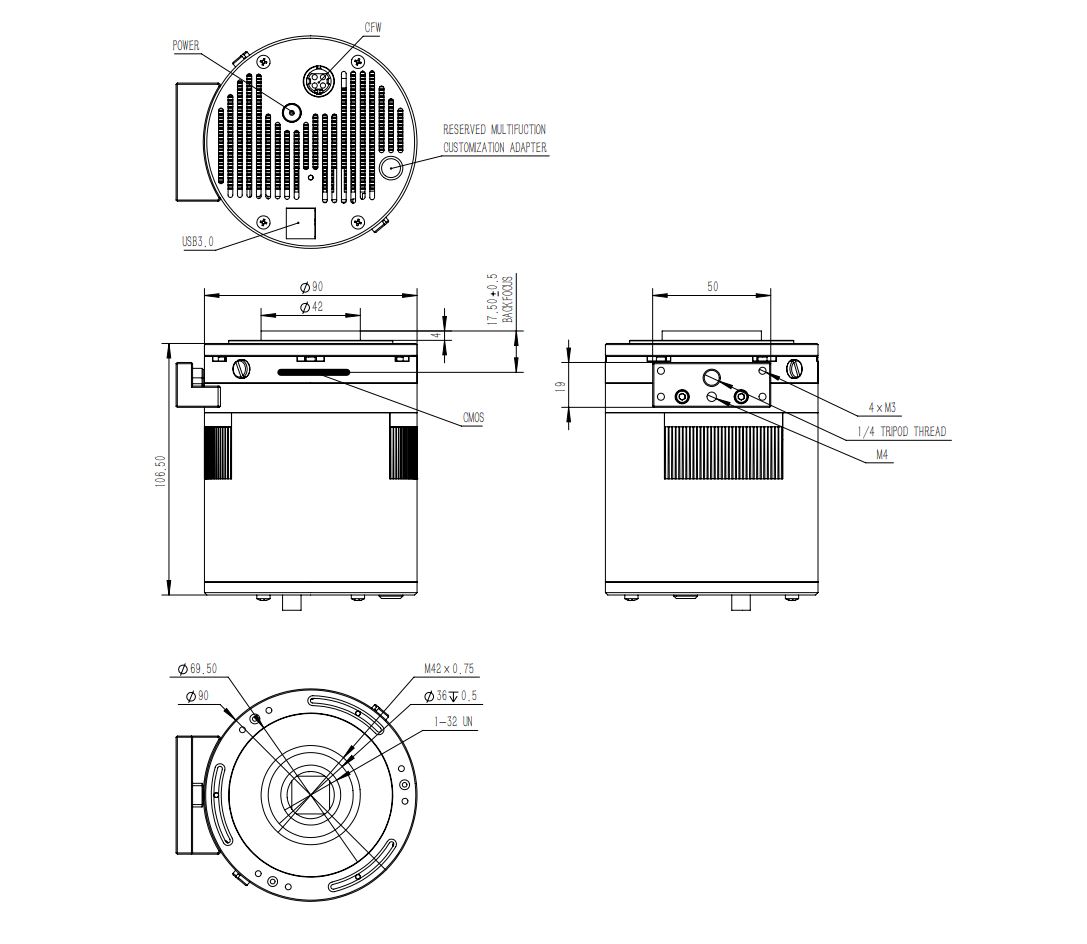

Dimensions mécaniques

Accessoires (inclus dans la boîte)
