Les systèmes télécentriques sont principalement utilisés dans les filtres H-alpha pour l'observation du soleil, où l'étalon parallèle au plan lambda 1/100e du filtre H-alpha nécessite un faisceau lumineux parfaitement parallélisé sur l'ensemble de l'image. Ces télécentriques fournissent des images très nettes, mais ne sont généralement optimisés que pour la longueur d'onde H-alpha.

Le télécentrique achromatique SunDancer 3x est conçu pour l'ensemble du spectre visible et peut donc non seulement être utilisé dans les systèmes H-alpha, mais aussi remplacer une lentille de Barlow. Grâce à son faisceau lumineux parallèle, il est très performant en ce qui concerne la distance de travail : alors que le facteur de grossissement d'une lentille de Barlow varie en fonction de la distance à l'oculaire ou à la caméra (les oculaires à zoom sont également basés sur ce principe), le facteur de grossissement et la qualité de l'image du TZ-3 ne changent pas, même si le nouveau point focal s'écarte considérablement de la distance de travail de la conception optique (96 mm).

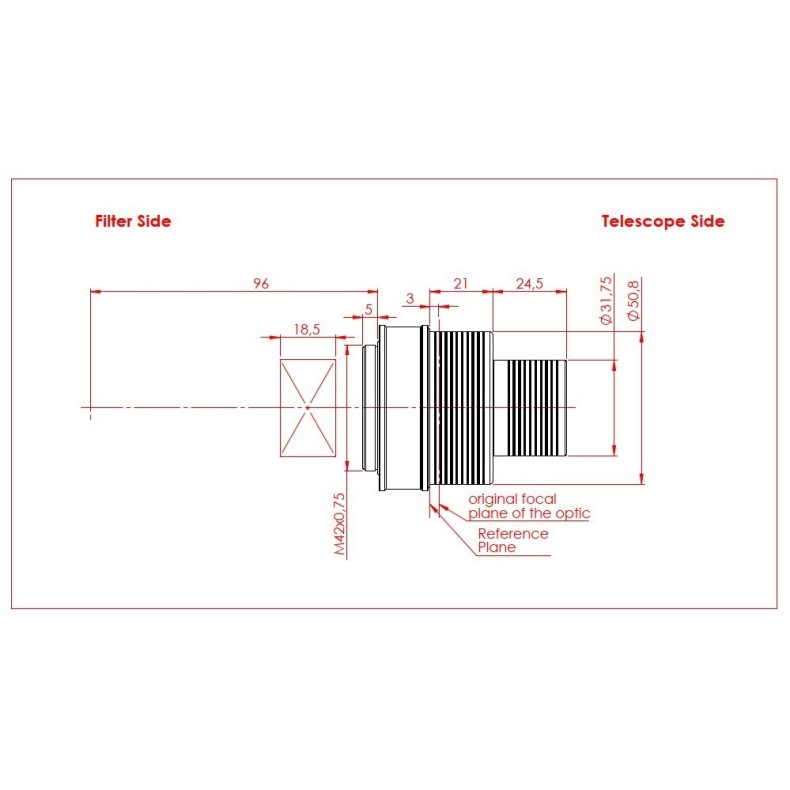

Le SunDancer II TZ-3S achromatique éclaire un cercle d'image de 35 mm à une distance de 96 mm du corps de base, ce qui est idéal pour les petits capteurs des caméras planétaires modernes et rapides qui nécessitent un fort grossissement pour photographier la lune et les planètes. Le contraste est meilleur qu'avec de simples arcs-en-ciel ou la projection oculaire souvent utilisée pour un fort grossissement. Avec le système télécentrique 3x, les forts grossissements requis pour les observations visuelles peuvent également être obtenus avec des oculaires orthoscopiques de grande longueur focale. La distance interpupillaire des oculaires utilisés ne change pas non plus.

La connexion côté télescope se fait par l'intermédiaire d'un double nez de 1,25"/2" avec des fentes de sécurité (celles-ci empêchent le basculement dû à une fente de sécurité mal positionnée et assurent en même temps un maintien sûr). Du côté de la caméra, le filetage T-2 assure une connexion fixe et anti-basculement, même avec des caméras lourdes ou des pinces d'oculaire T-2. Des bagues d'adaptation pour presque tous les systèmes de connexion courants (par exemple M48 / 2"/ M68) sont disponibles pour le filetage T-2.

Comparaison des systèmes télécentriques avec les lentilles de Barlow
Un système télécentrique étend la longueur focale de la même manière qu'une lentille de Barlow, mais avec des faisceaux lumineux parallèles. Cela signifie que la distance de travail est pratiquement la même et que la qualité et l'échelle de l'image restent identiques. En même temps, le TZ-3S offre une image très contrastée. Pour la photo de comparaison suivante, un clocher d'église a été photographié avec un reflex numérique APS-C avec les mêmes réglages d'appareil, une fois avec un Baader Q-Barlow, qui a été porté à un facteur de grossissement triple avec des manchons d'espacement (plus d'informations à ce sujet dans ce PDF), et une fois avec le TZ-3S. Dans les appareils photo dont le cercle d'image est inférieur à 35 mm, l'ombrage des bords n'est plus un problème et bénéficie du contraste plus élevé du télécentrique.

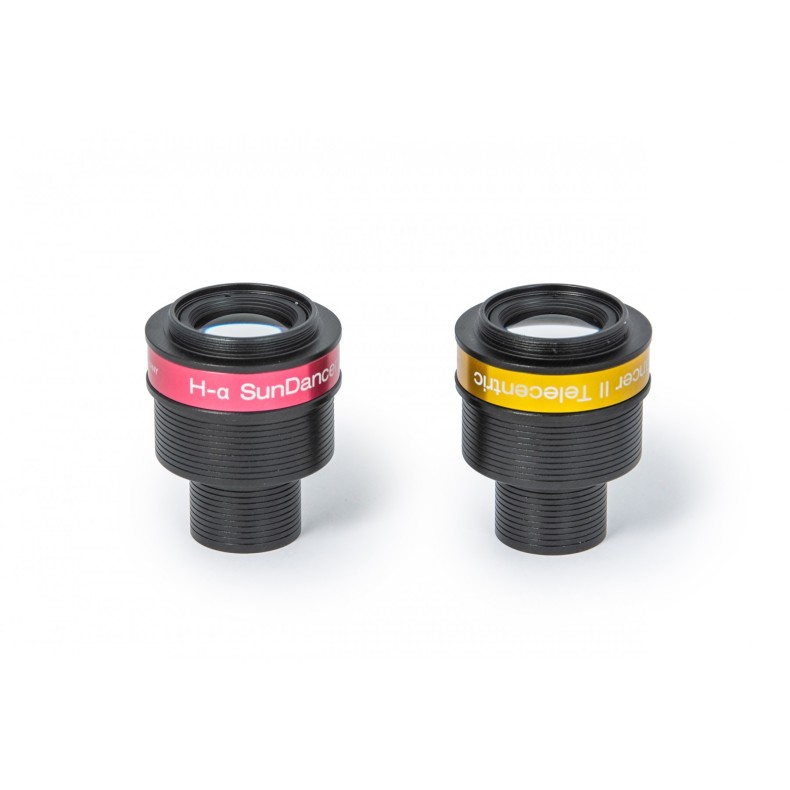

Comparaison du filtre H-alpha Baader SunDancer II et du filtre TZ-3S Baader SunDancer II

Le système télécentrique du filtre H-alpha Baader SunDancer II (#1363056) est le même que celui du filtre TZ-3S 3x télécentrique Baader SunDancer II, mais il contient en plus un filtre de blocage de 2 nm (FWHM). Ce filtre brille en or lorsque l'on regarde le SunDancer depuis le côté du télescope. Ce filtre de blocage est absolument nécessaire pour protéger le vrai filtre H-alpha du rayonnement solaire. Le système télécentrique 3x est disponible en tant que Baader SunDancer II 3x Telecentric TZ-3S sans filtre de blocage, par exemple pour une utilisation avec d'autres filtres H-alpha. Le filtre de blocage n'est cependant pas disponible séparément.

Le filtre de blocage reflète la lumière du soleil juste avant l'étalon et le système télécentrique. Il protège ainsi l'étalon d'une chaleur excessive. En outre, un étalon transmet également des longueurs d'onde qui sont un multiple de la ligne de transmission souhaitée ; ces longueurs d'onde sont également bloquées par le filtre bloquant.

Caractéristiques techniques:

• FABRICANT Baader Planetarium
• SKU (#) 1363070
• CODE EAN 4047825042903
• EXTENSION FOCALE 3x
• UTILISATION pour l'observation H-alpha avec les filtres SolarSpectrum
• CONNEXION EXTERIEURE (CÔTÉ LENTILLE) Barillet, 1¼", 2" (50,8 mm)
• CONNEXION EXTERNE (CÔTÉ OEIL/CAMÉRA) Filetage, T-2 (M42 x 0,75), 1,4" (35mm)
