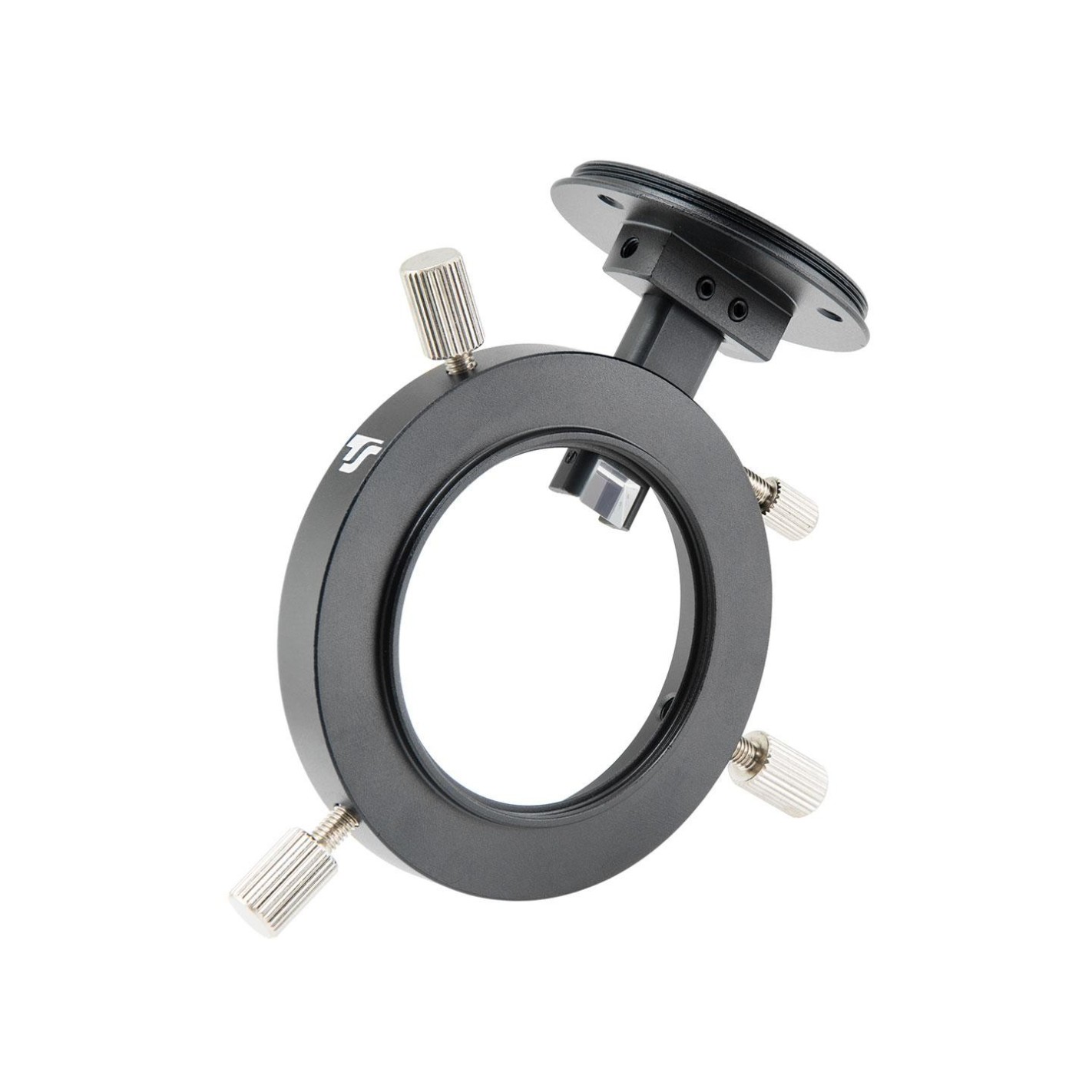

TS Optique TSOAG9 guide hors-axe ultra-court pour l'astrophotographie
Le guide hors-axe court TSOAG9 est un développement de Teleskop Service. Il peut être utilisé avec presque tous les télescopes et remplace le guide télescopique. Le guidage devient plus précis et la monture doit supporter moins de charge. Le TSOAG9 est le télescope de guidage hors axe le plus court de sa catégorie, particulièrement adapté aux adaptations où l'espace disponible est limité. Néanmoins, le TSOAG9 offre des caractéristiques convaincantes.

Les avantages et les caractéristiques du TSOAG9 :

♦ Conception courte ... seulement 11,4 mm du filetage M48 au raccordement latéral de la caméra.
♦ Meilleur éclairage .... Ouverture nette de 45,5 mm ; en outre, le prisme peut être librement ajusté pour éviter les ombres.
♦ Mise au point facile de l'autoguidage ... le connecteur latéral T2 peut également être ajusté, ce qui permet la mise au point de l'autoguidage sans modifier la distance entre la caméra principale et le correcteur.
♦ Trois positions possibles entre la caméra et le prisme .... grâce à la conception spéciale des adaptateurs de connexion au T2, EOS ou M48, trois positions du prisme au capteur de la caméra sont possibles. Cela permet également d'éviter les ombres sur le prisme.
♦ Adaptation flexible du côté de la caméra ... dans la section des accessoires, vous trouverez les adaptateurs de connexion nécessaires pour T2, M42, M48 et EOS. Les adaptateurs ne prolongent pas la longueur du guide hors axe.

Connexion du TSOAG9 au télescope ou au correcteur :
Du côté du télescope, le TSOAG9 a un canon court de 2" avec un filetage pour filtre M48x0.75 / 2". Ceci permet une adaptation flexible.

Connexion à un réceptacle 2"... Avec la bague d'extension 2" TSVF230, vous pouvez connecter le TSOAG9 à n'importe quel réceptacle 2".

Raccordement à des correcteurs filetés T2 ou M48 ... Le TSOAG9 peut être directement couplé à des correcteurs ou réducteurs avec connexion M48. L'adaptateur TST2-M48s ou TST2-M48L permet le couplage de correcteurs avec connexion T2.

TSOAG9 au correcteur de virgule Baader MPCC ... Le TSOAG9 s'adapte directement au filetage de connexion M48 des correcteurs (photo de gauche). La combinaison offre une correction de coma et un guidage dans un espace très réduit. De l'adaptateur de connexion de la caméra du guide hors axe au capteur, il reste 46,6 mm, un espace suffisant même pour une caméra DSLR.

Autres types de connexion ...
Correcteurs TeleVue via l'adaptateur TSTV-M48a
Correcteurs de champ Vixen pour VMC, VC et APO via l'adaptateur TSViRed-M48
Correcteurs de niveau M68x1 ZEISS via l'adaptateur M68I-M48A

Comment adapter la caméra d'imagerie au TSOAG9 :
Pour une connexion correcte de la caméra, vous avez besoin de l'adaptateur de connexion optionnel. Les adaptateurs sont faits pour le TSOAG9 et correspondent parfaitement.

Les adaptateurs sont coniques, ce qui garantit toujours une position optimale. En même temps, vous pouvez démonter la caméra sans la dévisser.

♦ TSOAG9-T2 ... pour toute autre connexion via le filetage M42x0.75 / T2
♦ TSOAG9-M42 ... la connexion M42x1 est principalement utilisée pour une adaptation courte des caméras DSLR.
♦ TSOAG9-M48 ... pour toute autre connexion via le filetage pour filtre M48x0.75 / 2 "
♦ TSOAG9-EOS ... permet la connexion directe des caméras DSLR Canon EOS.

TSOAG9G2 - Montage sur les appareils photo avec boîtier de flash en saillie

Les vis moletées du TSOAG9 entrent en collision avec le boîtier du flash. Si vous voulez quand même utiliser le Off-Axis-Guider sur un DSLR avec un boîtier de flash en saillie, nous recommandons des vis M4 courtes ou des vis sans tête. Alternativement, nous recommandons le TSOAG9EOS pour les appareils Canon EOS.

Spécifications techniques :

• Raccordement côté télescope : corps 2" et filetage femelle M48x0.75 longueur 2.5 mm
• Chemin de l'adaptateur de la caméra au corps 2" : 9 mm - longueur la plus courte
• Chemin entre l'adaptateur de la caméra et le filetage M48x0.75 sur le côté du télescope : 11.4 mm - la longueur du filetage femelle M48 est de 2.5 mm
• Connexion latérale de la caméra : accouplement rapide avec trois vis - diamètre 51 mm - s'adapte à l'adaptateur de connexion
• Connecteur latéral pour autoguidage ou oculaire à guidage croisé : T2 (M42x0.75) - distance réglable par rapport au prisme
• Ouverture libre : D = 45,6 mm
• Distance entre le centre du prisme et le raccord latéral T2 : 26 mm à 38 mm réglable
• Distance du centre du prisme à l'avant du TSOAG9 : 6,7 mm
• Distance entre le centre du prisme et le côté caméra du TSOAG9 : 4,5 mm
